Justierung
11

Justierung des Fadenabschneiders -900/82

.07
11

Ruhestellung des Rollenhebels / Vorjustierung der radialen Stellung der Steuerkurve

.07.01
● Kolbenstange 1 ganz in den Zylinder 2 einfahren.
● Zylinderträger 3 ( Schrauben 4 ) der Regel 1 entsprechend verschieben.
● Rollenhebel 5 in die Steuerkuve 6 eindrücken.
● Fadenhebel in o.T. bringen.
● Steuerkurve 6 ( Schrauben 7 ) der Regel 2 entsprechend verdrehen.
11 - 42
Regel
1. Bei eingefahrener Kolbenstange 1 soll zwischen der Außenkante der Steuerkurve 6 und
der Rolle des Rollenhebels 5 ein Abstand von 0,1 mm bestehen.
2. In Fadenhebelposition o.T. soll die Steuerkurve 6 den Rollenhebel 5 gerade in seine
Schneidposition gebracht haben.

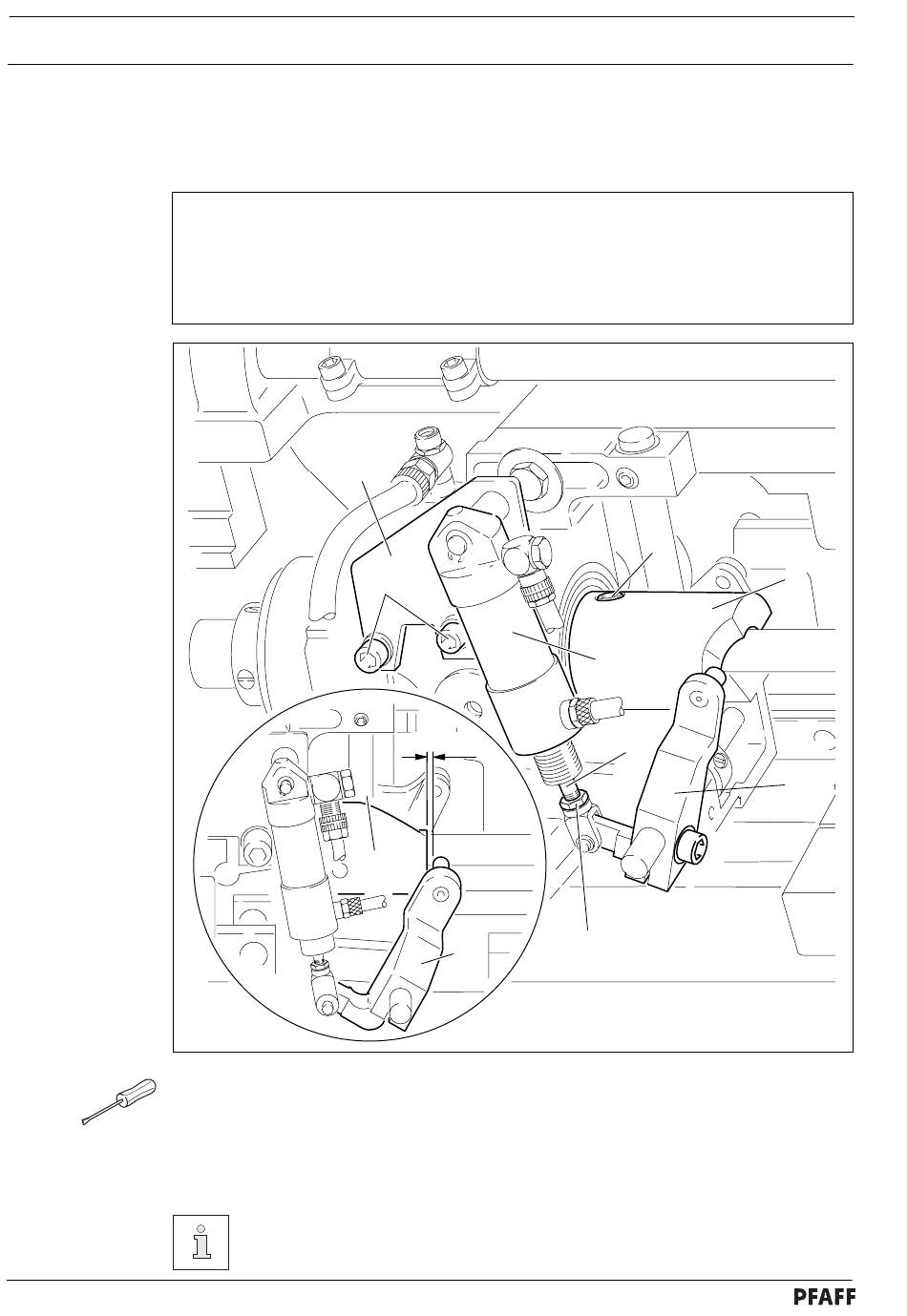

Fig. 11 - 39
An der Kolbenstange 1 soll oberhalb der Kontermutter 8 noch ca. 1 mm
Gewinde überstehen.
3
4
0,1 mm
6
5
7
2
1
8
6
5
