Wartung und Pflege

10 Wartung und Pflege
10

Greiferraum reinigen

.01
10 - 1
Greiferraum reinigen .................................................. täglich, bei Dauerbetrieb mehrmals
Ölstand kontrollieren (Greiferölbehälter) ................................ täglich, vor Inbetriebnahme
Luftdruck kontrollieren / einstellen ......................................... täglich, vor Inbetriebnahme
Luftfilter der Wartungseinheit reinigen ............................................................. bei Bedarf
Diese Wartungsintervalle beziehen sich auf eine durchschnittliche Maschinen-
laufzeit eines Einschicht-Betriebes. Bei erhöhten Maschinenlaufzeiten sind ver-
kürzte Wartungsintervalle ratsam.
3
2

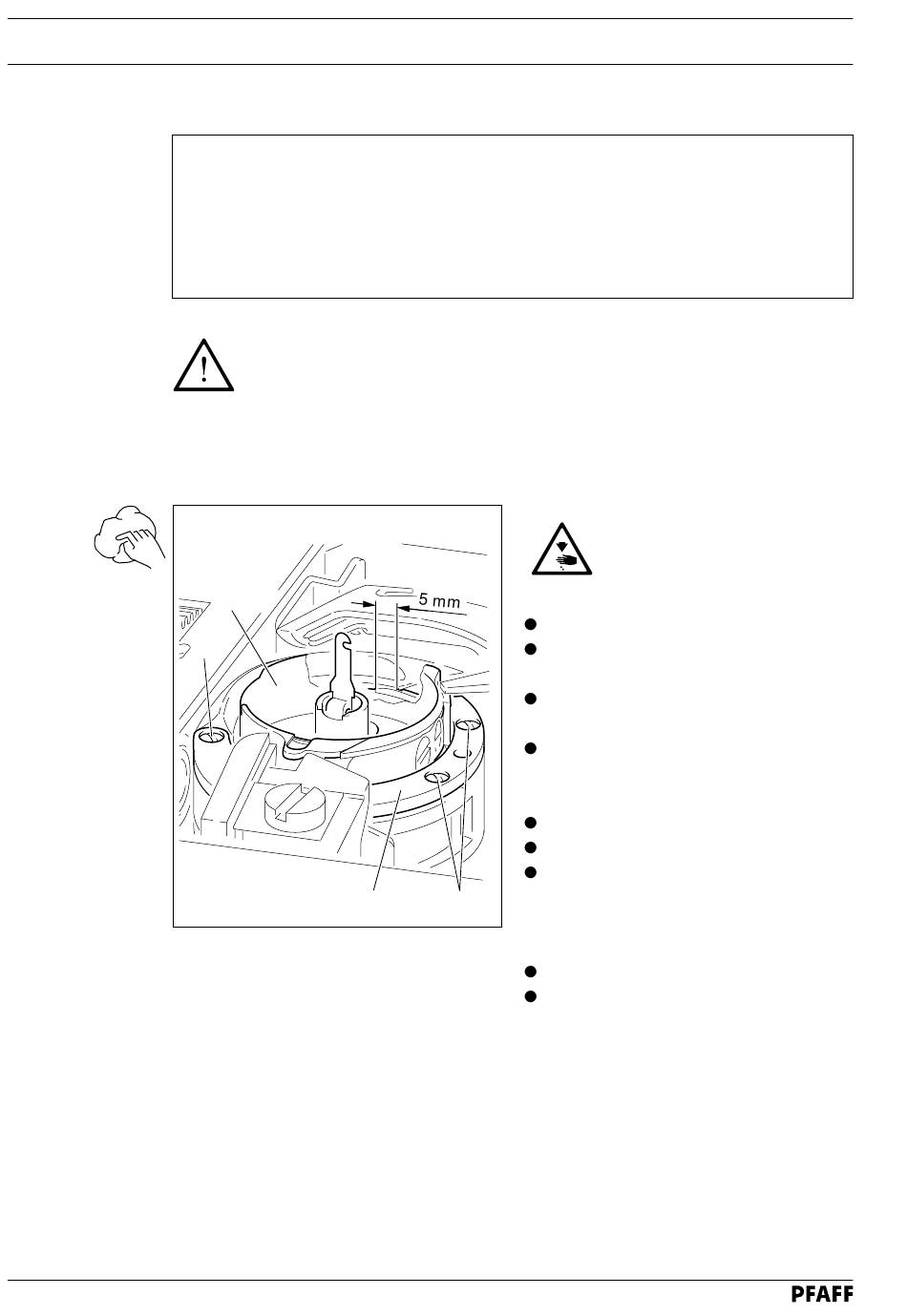

Fig. 10 - 01
1 2
Maschine ausschalten!
Verletzungsgefahr durch unbe-
absichtigtes Anlaufen der Ma-
schine!
Nadelstange in höchste Stellung bringen.
Grundplattenschieber öffnen und Spule
herausnehmen.
Greiferbügel 1 (Schrauben 2) abschrau-
ben.
Am Handrad drehen, bis die Spitze der
Spulenkapsel 3 ca. 5 mm in die Nut der
Greiferbahn eingedrungen ist.
Spulenkapsel 3 herausnehmen.
Greiferbahn reinigen.
Beim Einsetzen der Spulenkapsel 3 dar-
auf achten, dass die Nase der Spulen-
kapsel 3 in die Aussparung des Kapselan-
haltestücks eingreift.
Greiferbügel 1 aufschrauben.
Spule einsetzen und Grundplatten-
schieber schließen.
