- Seite 1 1295 1296 BETRIEBSANLEITUNG Diese Betriebsanleitung hat für Maschinen ab Seriennummer 7 262 456 und Softwareversion 0435/002 Gültigkeit. 296-12-19 309/001 Betriebsanleitung dtsch. 10.15...
- Seite 2 Alternativ zum Internet-Download kann die Justieranleitung auch als Buch unter der Best.-Nr. 296-12-19 310/001 bestellt werden. Der Nachdruck, die Vervielfältigung sowie die Übersetzung - auch auszugsweise - aus PFAFF-Betriebsanleitungen ist nur mit unserer vorherigen Zustimmung und mit der Quellen- angabe gestattet. PFAFF Industriesysteme und Maschinen GmbH Hans-Geiger-Str.
-
Seite 3: Inhaltsverzeichnis
.05.02 Fachpersonal .......................... 7 Gefahrenhinweise ........................8 Bestimmungsgemäße Verwendung .................. 9 Technische Daten ......................10 PFAFF 1295 .......................... 10 PFAFF 1296 .......................... 11 Entsorgung der Maschine ....................12 Transport, Verpackung und Lagerung ................13 Transport zum Kundenbetrieb ....................13 Transport innerhalb des Kundenbetriebes ................13 Entsorgung der Verpackung .................... - Seite 4 Unterfaden aufspulen, Fadenvorspannung regulieren ............29 Spulenkapsel herausnehmen / einsetzen ................30 Spulenkapsel einfädeln, Unterfadenspannung regulieren ............ 30 Oberfaden einfädeln / Oberfadenspannung regulieren (bei der PFAFF 1295) ......31 Oberfaden einfädeln / Oberfadenspannung regulieren (bei der PFAFF 1296) ......32 Spulen-Stichzähler einstellen ....................32 Wartung und Pfl...
-
Seite 5: Sicherheit
Sicherheit Sicherheit Richtlinien Die Maschine wurde nach den in der Konformitäts- bzw. Einbauerklärung angegebenen euro- päischen Vorschriften gebaut. Berücksichtigen Sie ergänzend zu dieser Betriebsanleitung auch allgemeingültige, gesetzli- che und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsgenos- senschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten! Allgemeine Sicherheitshinweise... -
Seite 6: Sicherheitssymbole
Sicherheit Sicherheitssymbole Gefahrenstelle! Besonders zu beachtende Punkte. Verletzungsgefahr für Bedien- oder Fachpersonal! Elektrische Spannung! Gefahr für Bedien- oder Fachpersonal Quetschgefahr der Hände! Gefahr für Bedien- oder Fachpersonal Achtung! Nicht ohne Fingerabweiser und Schutzeinrichtungen arbeiten! Vor Einfädeln, Spulenwechsel, Nadelwechsel, Reinigen usw. Hauptschalter ausschalten! Besonders zu beachtende Punkte des Betreibers ●... -
Seite 7: Bedien- Und Fachpersonal
Sicherheit Bedien- und Fachpersonal Bedienpersonal .05.01 Bedienpersonal sind Personen, die für das Rüsten, Betreiben und Reinigen der Maschine so- wie zur Störungsbeseitigung im Nähbereich zuständig sind. Das Bedienpersonal ist verpfl ichtet, folgende Punkte zu beachten: ● Bei allen Arbeiten sind die in der Betriebsanleitung angegebenen Sicherheitshinweise zu beachten! ●... -
Seite 8: Gefahrenhinweise
Sicherheit Gefahrenhinweise Vor und hinter der Maschine ist während des Betriebes ein Arbeitsbereich von 1 m freizuhalten, so dass ein ungehinderter Zugang jederzeit möglich ist. Während des Nähbetriebes nicht in den Nadelbereich greifen! Verletzungsgefahr durch die Nadel! Während der Einstellarbeiten keine Gegenstände auf dem Tisch liegen lassen! Die Gegenstände könnten geklemmt oder weggeschleudert werden! Verletzungsgefahr durch umherfl... -
Seite 9: Bestimmungsgemäße Verwendung

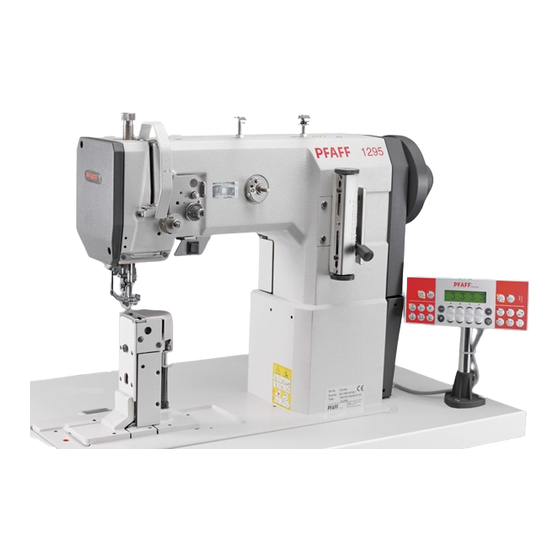

Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die PFAFF 1295 ist eine Einnadel-Doppelsteppstich-Säulen-Nähmaschine mit Unter-; Ober- und Nadeltransport und großem Vertikalgreifer. Die PFAFF 1294 ist eine Zweinadel-Doppelsteppstich-Säulen-Nähmaschine mit, Unter-, Ober- und Nadeltransport und großem Vertikalgreifer. Die Maschinen dienen zur Herstellung von Doppelsteppstichnähten in der Bekleidungs- industrie. -
Seite 10: Technische Daten
Technische Daten Technische Daten PFAFF 1295 Stichtyp: ....................301 ( Doppelsteppstich ) Nadelystem : ........................134-35 Ausführung CN; CN11: .......... zum Verarbeiten mittelschwerer Materialien Nadeldicke in 1/100 mm: Ausführung CN; CN11: ....................120 - 150 Stichlänge max.: Ausführung CN ......................6,0 mm Ausführung CN11 ...................... -
Seite 11: Pfaff 1296
Technische Daten PFAFF 1296 Stichtyp: ....................301 ( Doppelsteppstich ) Nadelystem : ........................134-35 Ausführung CN; CN11: .......... zum Verarbeiten mittelschwerer Materialien Nadeldicke in 1/100 mm: Ausführung CN; CN11: ....................120 - 150 Stichlänge max.: Ausführung CN: ......................6,0 mm Ausführung CN11: ......................11,0 mm Drehzahl max.:... -
Seite 12: Entsorgung Der Maschine
Entsorgung der Maschine Entsorgung der Maschine ● Die ordnungsgemäße Entsorgung der Maschine obliegt dem Kunden. ● Die bei der Maschine verwendeten Materialien sind Stahl, Aluminium, Messing und di- verse Kunststoffe. Die Elektroausrüstung besteht aus Kunststoffen und Kupfer. ● Die Maschine ist den örtlich gültigen Umweltschutzbestimmungen entsprechend zu entsorgen, dabei eventuell ein Spezialunternehmen beauftragen. -
Seite 13: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transport zum Kundenbetrieb Alle Maschinen werden komplett verpackt geliefert. Transport innerhalb des Kundenbetriebes Für Transporte innerhalb des Kundenbetriebes oder zu den einzelnen Einsatzorten besteht keine Haftung des Herstellers. Es ist darauf zu achten, dass die Maschinen nur aufrecht transportiert werden. -
Seite 14: Arbeitssymbole
Arbeitssymbole Arbeitssymbole In dieser Betriebsanleitung werden auszuführende Tätigkeiten oder wichtige Informationen durch Symbole hervorgehoben. Die angewendeten Symbole haben folgende Bedeutung: Hinweis, Information Reinigen, Pfl ege Schmieren Wartung, Reparatur, Justierung, Instandhaltung (nur von Fachpersonal auszuführende Tätigkeit) -
Seite 15: Bedienungselemente
Bedienungselemente Bedienungselemente Hauptschalter Vor dem Einschalten Maschine in Fadenhebelhochstellung brin- gen. ● Durch Drehen des Hauptschalters 1 wird die Maschine ein- bzw. ausgeschaltet. Fig. 7 - 01 Tasten am Maschinenkopf (nur bei Maschinen mit Verriegelungseinrichtung -911/..) ● Solange die Taste 1 während des Näh vorganges gedrückt wird, näht die Ma schine rückwärts. -
Seite 16: Pedal
Bedienungselemente Pedal ● Bei eingeschaltetem Hauptschalter Bei Maschinen ohne Verriegelungs einrichtung -911/.. = Ruhestellung = Nähen = Nähfäden abschneiden/ (bei Maschinen mit Faden- schneid-Einrichtung -900/56) Bei Maschinen mit Verriegelungs einrichtung -911/.. = Ruhestellung = Nähen = Nähfuß anheben = Nähfäden abschneiden/ (bei Maschinen mit Faden- schneid-Einrichtung -900/56) Fig. -
Seite 17: Hebel Für Stichlängeneinstellung Und Rückwärtsnähen
Bedienungselemente Hebel für Stichlängeneinstellung und Rückwärtsnähen (bei Maschinen ohne Verriegelungseinrichtung -911/..) ● Durch Verdrehen der Rändelschraube am Hebel 1 wird die Stichlänge eingestellt. ● Durch Betätigung des Hebels 1 nach Oben bis zum Anschlag wird rückwärts genäht. Fig. 7 - 05 Hebel für Stichlängeneinstellung (bei Maschinen mit Verriegelungseinrichtung-911/..) ●... -
Seite 18: Obertransporthub-Einstellung
Bedienungselemente Obertransporthub-Einstellung Maschine ausschalten! Verletzungsgefahr durch unbe- absichtigtes Anlaufen der Ma- schine!. ● Deckel 1 auf der Maschinenrückseite öffnen, Mutter 2 lösen und entsprechend verschieben. Fig. 7 - 07 Kniehebel (bei Maschinen ohne Verriegelungseinrichtung -911/..) ● Durch Drücken des Kniehebels 1 in Pfeil- richtung wird der Nähfuß... -
Seite 19: Bedienfeld
Bedienungselemente Bedienfeld (nur bei Maschinen mit P40 CD) Die Beschreibung kann der separaten Betriebsanleitung zum Antrieb entnommen werden. -
Seite 20: Aufstellung Und Erste Inbetriebnahme
Aufstellung und erste Inbetriebnahme Aufstellung und erste Inbetriebnahme Die Maschine darf nur von qualifi ziertem Personal aufgestellt und in Betrieb ge- nommen werden! Hierbei sind alle einschlägigen Sicherheitsvorschriften unbe- dingt zu beachten! Wurde die Maschine ohne Tisch ausgeliefert, müssen das vorgesehene Gestell und die Tischplatte das Gewicht der Maschine und des Motors sicher tragen. -
Seite 21: Nähmaschine In Das Gestell Einsetzen
Aufstellung und erste Inbetriebnahme Nähmaschine in das Gestell einsetzen .01.02 Fig. 8 - 02 ● Scharniere 1 ist an der Oberteilgrundplatte angeschraubt. ● Nähmaschine in die Tischplatte einsetzen. ● Oberteilstütze 2 in die Bohrung der Tischplatte einstecken. Maschine nicht ohne Stütze 2 betreiben! Gefahr durch kopfl astiges Oberteil! Maschine kann beim Umlegen nach hinten überkippen! -
Seite 22: Motor Montieren
Aufstellung und erste Inbetriebnahme Motor montieren .01.03 Fig. 8 - 03 ● Motorträger 1, Motor 2, Riemenschutzträger 3 und Riemenscheibe 4 gemäß Fig. 8-03 montieren. Keilriemen spannen .01.04 ● Keilriemen aufl egen ● Mutter 1 lösen und Keilriemen durch Ver- drehen von Motorträger 2 spannen. -
Seite 23: Unteren Keilriemenschutz Montieren
Aufstellung und erste Inbetriebnahme Unteren Keilriemenschutz montieren .01.05 Fig. 8 - 05 ● Schrauben 2 lösen und Riemenschutzträger 1 so ausrichten, daß Motorscheibe und Keil- riemen frei laufen. ● Schrauben 2 festdrehen und Riemenschutz 3 mit Schraube 4 befestigen. Oberen Keilriemenschutz montieren .01.06 Bei Verwendung eines großen Handrads ist die Ecke 1 des... -
Seite 24: Positionsgeber Montieren
Aufstellung und erste Inbetriebnahme Positionsgeber montieren .01.07 ● Positionsgeber 1 so auf die Welle schieben, dass das Anhaltestück 2 in der Nut des Positionsgebers steht (siehe Pfeil). ● Schrauben 3 anziehen. ● Stecker des Positionsgebers am Steuer- Kastenr einstecken (siehe Kapitel 8.02 Steckverbindungen und Erdungskabel anschließen). -
Seite 25: Steckverbindungen Und Erdungskabel Anschließen
Aufstellung und erste Inbetriebnahme Steckverbindungen und Erdungskabel anschließen Fig. 8 - 09 ● Alle Stecker gemäß Ihrer Bezeichnung am Steuerkasten 2 einstecken . ● An der Buchse E und der Buchse M den "Motor" einstecken. Achtung Falsches Einstecken der Stecker kann die Steuerung beschädigen! ●... -
Seite 26: Garnrollenständer Montieren
Aufstellung und erste Inbetriebnahme Garnrollenständer montieren ● Garnrollenständer gemäß nebenstehen- der Grafi k montieren. ● Anschließend den Ständer in die Bohrung in der Tischplatte einsetzen und mit den beiliegenden Muttern befestigen. Fig. 8 - 10... -
Seite 27: Erste Inbetriebnahme
Aufstellung und erste Inbetriebnahme Erste Inbetriebnahme ● Die Maschine, insbesondere die elektrischen Leitungen auf eventuelle Beschädigungen prüfen. ● Maschine gründlich säubern und anschließend ölen, siehe auch Kapitel 10 Wartung und Pfl ege. ● Die Maschine an das Druckluftsystem anschließen. Das Manometer soll dabei einen Druck von 6 bar anzeigen. -
Seite 28: Rüsten
Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! Nur Nadeln des für die Maschine vorgesehenen Systems verwenden, siehe Kapitel 3 Technische Daten! PFAFF 1245 PFAFF 1246 ● Nadelstange in Hochstellung bringen. ● Nadelstange in Hochstellung bringen. ● Schraube 1 lösen und Nadel 2 bis zum ●... -
Seite 29: Unterfaden Aufspulen, Fadenvorspannung Regulieren
Rüsten Unterfaden aufspulen, Fadenvorspannung regulieren Fig. 9 -03 ● Leere Spule 1 mit der Restfadenkammer nach außen auf Spulerspindel 2 aufsetzen. ● Den Faden gemäß Fig. 9 - 03 einfädeln und im Uhrzeigersinn einige Male auf Spule 1 wickeln. ● Den Spuler einschalten, dazu Spulerspindel 2 und Hebel 3 gleichzeitig drücken. Das Füllen der Spule erfolgt während des Nähens. -
Seite 30: Spulenkapsel Herausnehmen / Einsetzen
Rüsten Spulenkapsel herausnehmen / einsetzen Maschine ausschalten! Verletzungsgefahr durch unbe- absichtigtes Anlaufen der Maschine! Spulenkapsel herausnehmen: ● Fadenhebel in seine höchste Stellung bringen ● Säulenabdeckung öffnen, Bügel 1 hoch- klappen und Spulenkapsel 2 herausneh- men. Spulenkapsel einsetzen: ● Spulenkapsel 2 bis zum spürbaren Einra- sten in den Spulenkapselträger drücken. -
Seite 31: Oberfaden Einfädeln / Oberfadenspannung Regulieren (Bei Der Pfaff 1295)
Rüsten Oberfaden einfädeln / Oberfadenspannung regulieren (bei der PFAFF 1295) Fig. 9 - 06 Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! ● Oberfaden gemäß Fig. 9 - 06 einfädeln. Dabei ist darauf zu achten, daß die Nadel von links eingefädelt wird. -
Seite 32: Oberfaden Einfädeln / Oberfadenspannung Regulieren (Bei Der Pfaff 1296)
Rüsten Oberfaden einfädeln / Oberfadenspannung regulieren (bei der PFAFF 1296) Fig. 9 - 07 Maschine ausschalten! Verletzungsgefahr durch unbeabsichtigtes Anlaufen der Maschine! ● Oberfaden gemäß Fig. 9 - 07 einfädeln. Dabei ist darauf zu achten, daß die rechte Nadel von links und die linke Nadel von rechts eingefädelt wird. -
Seite 33: Wartung Und Pfl Ege
Wartung und Pfl ege Wartung und Pfl ege Wartungsintervalle Reinigen ................ täglich, bei Dauerbetrieb mehrmals Greiferraum reinigen ............. täglich, bei Dauerbetrieb mehrmals Ölen allgemein ..................zweimal wöchentlich Ölen des Greifers ...............täglich, vor Inbetriebnahme Ölen der Kopfteile ................zweimal wöchentlich Luftdruck kontrollieren / einstellen ..........täglich, vor Inbetriebnahme Luftfi... -
Seite 34: Ölen Allgemein
● Zweimal wöchendlich alle mit Pfeilen markierten Stellen ölen. Maschine mit beiden Händen aufrichten! Quetschgefahr zwischen Maschine und Tischplatte! Nur Öl mit einer Mittelpunkts-Viskosität von 22,0 mm /s bei 40° C und einer Dichte von 0,865 g/cm bei 15°C verwenden! Wir empfehlen PFAFF-Nähmaschinenöl Best. Nr. 280-1-120 144. -
Seite 35: Ölen Des Greifers
Viskosität von 22,0 mm bei 40° C und einer Dichte von 0,865 g/cm bei 15°C ver- wenden! Fig. 10 - 03 Wir empfehlen PFAFF-Nähmaschinenöl Best. Nr. 280-1-120 144. Ölen der Kopfteile Maschine ausschalten! Verletzungsgefahr durch unbe- absichtigtes Anlaufen der Ma- schine! ●... -
Seite 36: Schmieren Des Obertransport-Antriebexzenters
Nur Lithiumfett mit einem Tropf- punkt bei 185°C und einer Walk- Penetration von 22 - 25 mm bei 25°C verwenden. Wir empfehlen Pfaff-Nähma- schinenfett Fig. 10 - 05 Best.-Nr.280-1-120 247 . Luftdruck kontrollieren / einstellen ● Vor jeder Inbetriebnahme den Luftdruck am Manometer 1 kontrollieren. -
Seite 37: Luftfi Lter Der Wartungseinheit Reinigen
Wartung und Pfl ege Luftfi lter der Wartungseinheit reinigen Maschine ausschalten! Druckluftschlauch an der War- tungseinheit abnehmen Wasserbehälter entleeren: ● Wasserbehälter 1 entleert sich automa- tisch nach dem Entfernen des Druckluft- schlauches zur Wartungseinheit. Filter reinigen: ● Wasserbehälter 1 abschrauben und Filter 2 herausdrehen. -
Seite 38: Tischplatte
Tischplattenausschnitt Tischplatte Tischplattenausschnitt... -
Seite 39: Tischplattenmontage
Tischplattenmontage Tischplattenmontage 102,5 102,5 Kabelkanal / cable duct... -
Seite 40: Verschleißteile
91-000 277-25 (2x) 91-173 664-15 (2x) 91-000 781-15 91-140 539-91 PFAFF 1245; 1246 91-140 451-91 PFAFF 1245-900; 1246-900 91-018 340-91 PFAFF 1295; 1296 91-018 285-91 PFAFF 1295-900; 1296-900 91-000 390-05 91-000 928-15 91-019 891-05 91-000 529-15 (3x) 91-018 339-05 PFAFF 1295;1296 91-018 480-05 PFAFF 1295-900;1296-900... - Seite 41 95-774 464-25 91-700 996-15 PFAFF 1295-900; 1296-900 11-039 171-15 11-108 087-15 91-701 344-15 12-315 110-15 91-011 958-91 91-012 096-15 91-011 957-15 91-012 257-05 PFAFF 1295; 1296 91-010 937-05 (PFAFF 1295; 1295-900) 91-015 519-05 (PFAFF 1296) PFAFF 1296-900 91-176 328-05 91-176 329-05...
