11 Drehzahlreduzierung bei Huberhöhung
.04.18
Regel
1. Bei 2,5 mm Hub soll die Drehzahl auf 3000 min
2. Bei 4,5 mm Hub soll die Drehzahl auf 2200 min

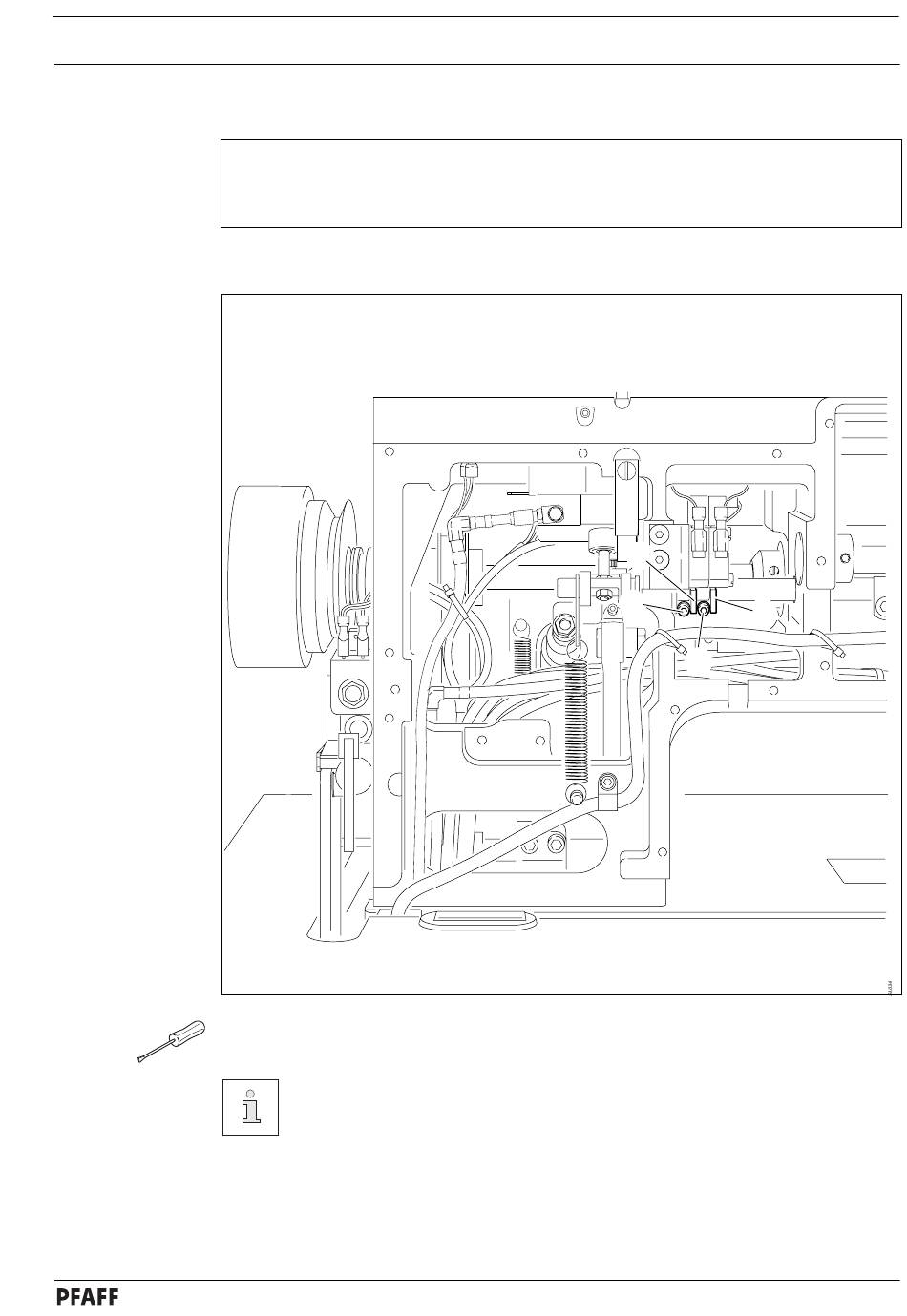

Fig. 11 - 18
● Nocken 1 ( Schraube 2 ) entsprechend der Regel 1 verstellen.
● Nocken 3 ( Schraube 4 ) entsprechend der Regel 2 verstellen.
Der Schaltzustand der beiden Schalter kann am Bedienfeld kontrolliert werden
(siehe Betriebsanleitung des Motors unter Hardwaretest).
Justierung
-1
reduziert werden.
-1
reduziert werden.
1
2
3
4
11 - 21
