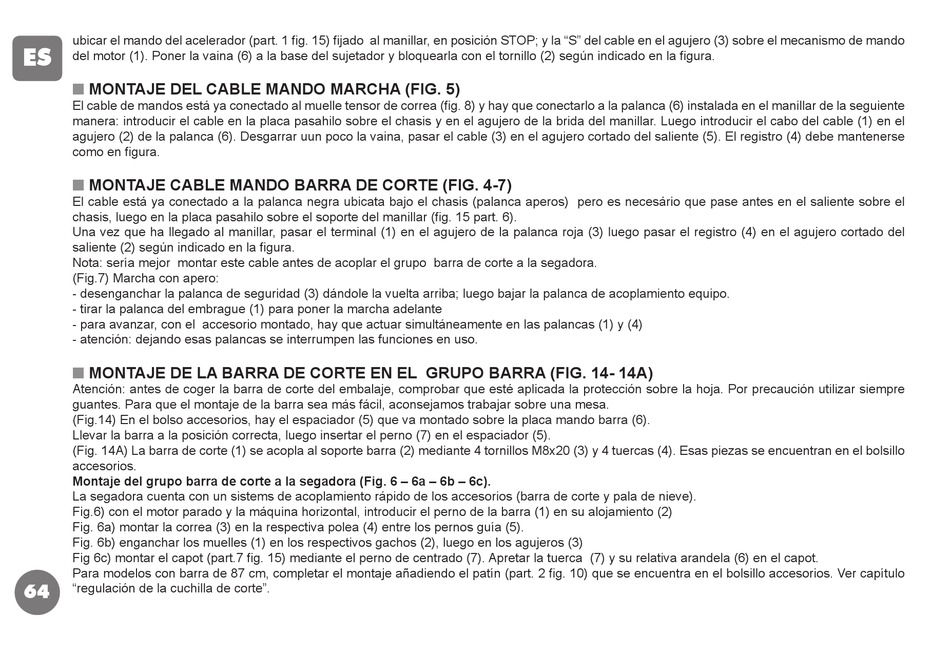

ubicar el mando del acelerador (part. 1 fig. 15) fijado al manillar, en posición STOP; y la "S" del cable en el agujero (3) sobre el mecanismo de mando
ES
del motor (1). Poner la vaina (6) a la base del sujetador y bloquearla con el tornillo (2) según indicado en la figura.
MONTAJE DEL CABLE MANDO MARCHA (FIG. 5)
n
El cable de mandos está ya conectado al muelle tensor de correa (fig. 8) y hay que conectarlo a la palanca (6) instalada en el manillar de la seguiente
manera: introducir el cable en la placa pasahilo sobre el chasis y en el agujero de la brida del manillar. Luego introducir el cabo del cable (1) en el
agujero (2) de la palanca (6). Desgarrar uun poco la vaina, pasar el cable (3) en el agujero cortado del saliente (5). El registro (4) debe mantenerse
como en figura.
MONTAJE CABLE MANDO BARRA DE CORTE (FIG. 4-7)
n
El cable está ya conectado a la palanca negra ubicata bajo el chasis (palanca aperos) pero es necesário que pase antes en el saliente sobre el
chasis, luego en la placa pasahilo sobre el soporte del manillar (fig. 15 part. 6).
Una vez que ha llegado al manillar, pasar el terminal (1) en el agujero de la palanca roja (3) luego pasar el registro (4) en el agujero cortado del
saliente (2) según indicado en la figura.
Nota: sería mejor montar este cable antes de acoplar el grupo barra de corte a la segadora.
(Fig.7) Marcha con apero:
- desenganchar la palanca de seguridad (3) dándole la vuelta arriba; luego bajar la palanca de acoplamiento equipo.
- tirar la palanca del embrague (1) para poner la marcha adelante
- para avanzar, con el accesorio montado, hay que actuar simultáneamente en las palancas (1) y (4)
- atención: dejando esas palancas se interrumpen las funciones en uso.
MONTAJE DE LA BARRA DE CORTE EN EL GRUPO BARRA (FIG. 14- 14A)
n
Atención: antes de coger la barra de corte del embalaje, comprobar que esté aplicada la protección sobre la hoja. Por precaución utilizar siempre
guantes. Para que el montaje de la barra sea más fácil, aconsejamos trabajar sobre una mesa.
(Fig.14) En el bolso accesorios, hay el espaciador (5) que va montado sobre la placa mando barra (6).
Llevar la barra a la posición correcta, luego insertar el perno (7) en el espaciador (5).
(Fig. 14A) La barra de corte (1) se acopla al soporte barra (2) mediante 4 tornillos M8x20 (3) y 4 tuercas (4). Esas piezas se encuentran en el bolsillo
accesorios.
Montaje del grupo barra de corte a la segadora (Fig. 6 – 6a – 6b – 6c).
La segadora cuenta con un sistems de acoplamiento rápido de los accesorios (barra de corte y pala de nieve).
Fig.6) con el motor parado y la máquina horizontal, introducir el perno de la barra (1) en su alojamiento (2)
Fig. 6a) montar la correa (3) en la respectiva polea (4) entre los pernos guía (5).
Fig. 6b) enganchar los muelles (1) en los respectivos gachos (2), luego en los agujeros (3)
Fig 6c) montar el capot (part.7 fig. 15) mediante el perno de centrado (7). Apretar la tuerca (7) y su relativa arandela (6) en el capot.
Para modelos con barra de 87 cm, completar el montaje añadiendo el patín (part. 2 fig. 10) que se encuentra en el bolsillo accesorios. Ver capítulo
64 "regulación de la cuchilla de corte".
