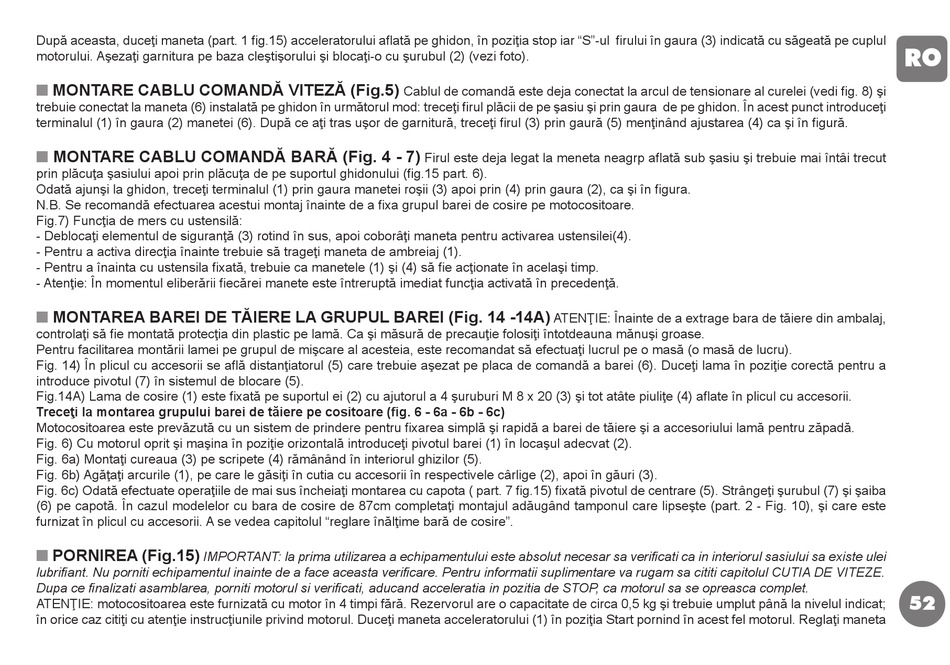

După aceasta, duceţi maneta (part. 1 fig.15) acceleratorului aflată pe ghidon, în poziţia stop iar "S"-ul firului în gaura (3) indicată cu săgeată pe cuplul
motorului. Aşezaţi garnitura pe baza cleştişorului şi blocaţi-o cu şurubul (2) (vezi foto).
MONTARE CABLU COMANDĂ VITEZĂ (Fig.5)
n
trebuie conectat la maneta (6) instalată pe ghidon în următorul mod: treceţi firul plăcii de pe şasiu şi prin gaura de pe ghidon. În acest punct introduceţi
terminalul (1) în gaura (2) manetei (6). După ce aţi tras uşor de garnitură, treceţi firul (3) prin gaură (5) menţinând ajustarea (4) ca şi în figură.
MONTARE CABLU COMANDĂ BARĂ (Fig. 4 - 7)
n
prin plăcuţa şasiului apoi prin plăcuţa de pe suportul ghidonului (fig.15 part. 6).
Odată ajunşi la ghidon, treceţi terminalul (1) prin gaura manetei roşii (3) apoi prin (4) prin gaura (2), ca şi în figura.
N.B. Se recomandă efectuarea acestui montaj înainte de a fixa grupul barei de cosire pe motocositoare.
Fig.7) Funcţia de mers cu ustensilă:
- Deblocaţi elementul de siguranţă (3) rotind în sus, apoi coborâţi maneta pentru activarea ustensilei(4).
- Pentru a activa direcţia înainte trebuie să trageţi maneta de ambreiaj (1).
- Pentru a înainta cu ustensila fixată, trebuie ca manetele (1) şi (4) să fie acţionate în acelaşi timp.
- Atenţie: În momentul eliberării fiecărei manete este întreruptă imediat funcţia activată în precedenţă.
MONTAREA BAREI DE TĂIERE LA GRUPUL BAREI (Fig. 14 -14A)
n
controlaţi să fie montată protecţia din plastic pe lamă. Ca şi măsură de precauţie folosiţi întotdeauna mănuşi groase.
Pentru facilitarea montării lamei pe grupul de mişcare al acesteia, este recomandat să efectuaţi lucrul pe o masă (o masă de lucru).
Fig. 14) În plicul cu accesorii se află distanţiatorul (5) care trebuie aşezat pe placa de comandă a barei (6). Duceţi lama în poziţie corectă pentru a
introduce pivotul (7) în sistemul de blocare (5).
Fig.14A) Lama de cosire (1) este fixată pe suportul ei (2) cu ajutorul a 4 şuruburi M 8 x 20 (3) şi tot atâte piuliţe (4) aflate în plicul cu accesorii.
Treceţi la montarea grupului barei de tăiere pe cositoare (fig. 6 - 6a - 6b - 6c)
Motocositoarea este prevăzută cu un sistem de prindere pentru fixarea simplă şi rapidă a barei de tăiere şi a accesoriului lamă pentru zăpadă.
Fig. 6) Cu motorul oprit şi maşina în poziţie orizontală introduceţi pivotul barei (1) în locaşul adecvat (2).
Fig. 6a) Montaţi cureaua (3) pe scripete (4) rămânând în interiorul ghizilor (5).
Fig. 6b) Agăţaţi arcurile (1), pe care le găsiţi în cutia cu accesorii în respectivele cârlige (2), apoi în găuri (3).
Fig. 6c) Odată efectuate operaţiile de mai sus încheiaţi montarea cu capota ( part. 7 fig.15) fixată pivotul de centrare (5). Strângeţi şurubul (7) şi şaiba
(6) pe capotă. În cazul modelelor cu bara de cosire de 87cm completaţi montajul adăugând tamponul care lipseşte (part. 2 - Fig. 10), şi care este
furnizat în plicul cu accesorii. A se vedea capitolul "reglare înălţime bară de cosire".
PORNIREA (Fig.15)
n IMPORTANT: la prima utilizarea a echipamentului este absolut necesar sa verificati ca in interiorul sasiului sa existe ulei
lubrifiant. Nu porniti echipamentul inainte de a face aceasta verificare. Pentru informatii suplimentare va rugam sa cititi capitolul CUTIA DE VITEZE.
Dupa ce finalizati asamblarea, porniti motorul si verificati, aducand acceleratia in pozitia de STOP, ca motorul sa se opreasca complet.
ATENŢIE: motocositoarea este furnizată cu motor în 4 timpi fără. Rezervorul are o capacitate de circa 0,5 kg şi trebuie umplut până la nivelul indicat;
în orice caz citiţi cu atenţie instrucţiunile privind motorul. Duceţi maneta acceleratorului (1) în poziţia Start pornind în acest fel motorul. Reglaţi maneta
Cablul de comandă este deja conectat la arcul de tensionare al curelei (vedi fig. 8) şi
Firul este deja legat la meneta neagrp aflată sub şasiu şi trebuie mai întâi trecut
ATENŢIE: Înainte de a extrage bara de tăiere din ambalaj,
