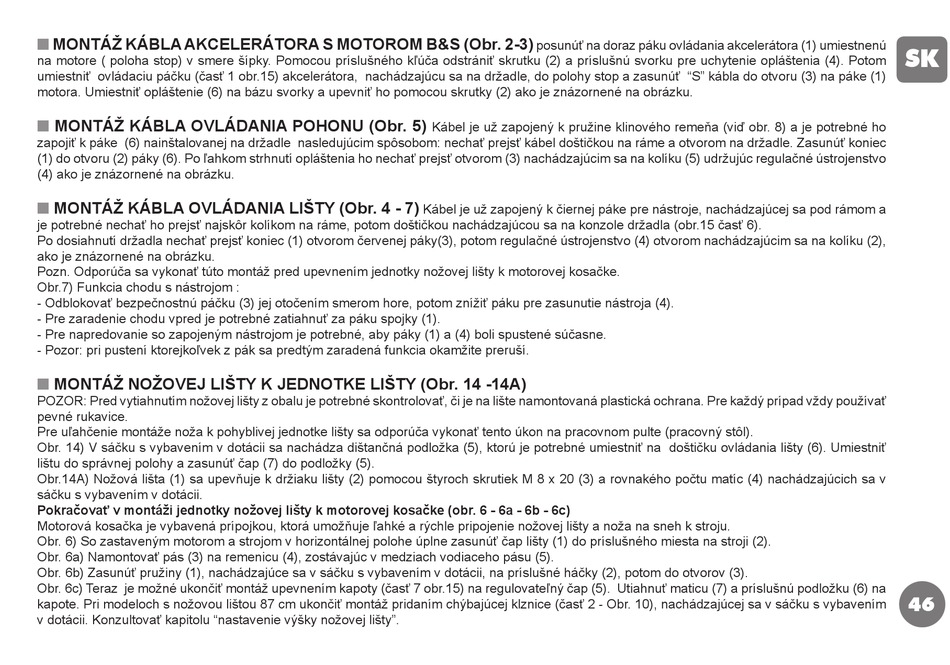

MONTÁŽ KÁBLA AKCELERÁTORA S MOTOROM B&S (Obr. 2-3)
n
na motore ( poloha stop) v smere šípky. Pomocou príslušného kľúča odstrániť skrutku (2) a príslušnú svorku pre uchytenie opláštenia (4). Potom
umiestniť ovládaciu páčku (časť 1 obr.15) akcelerátora, nachádzajúcu sa na držadle, do polohy stop a zasunúť "S" kábla do otvoru (3) na páke (1)
motora. Umiestniť opláštenie (6) na bázu svorky a upevniť ho pomocou skrutky (2) ako je znázornené na obrázku.
MONTÁŽ KÁBLA OVLÁDANIA POHONU (Obr. 5)
n
zapojiť k páke (6) nainštalovanej na držadle nasledujúcim spôsobom: nechať prejsť kábel doštičkou na ráme a otvorom na držadle. Zasunúť koniec
(1) do otvoru (2) páky (6). Po ľahkom strhnutí opláštenia ho nechať prejsť otvorom (3) nachádzajúcim sa na kolíku (5) udržujúc regulačné ústrojenstvo
(4) ako je znázornené na obrázku.
MONTÁŽ KÁBLA OVLÁDANIA LIŠTY (Obr. 4 - 7)
n
je potrebné nechať ho prejsť najskôr kolíkom na ráme, potom doštičkou nachádzajúcou sa na konzole držadla (obr.15 časť 6).
Po dosiahnutí držadla nechať prejsť koniec (1) otvorom červenej páky(3), potom regulačné ústrojenstvo (4) otvorom nachádzajúcim sa na kolíku (2),
ako je znázornené na obrázku.
Pozn. Odporúča sa vykonať túto montáž pred upevnením jednotky nožovej lišty k motorovej kosačke.
Obr.7) Funkcia chodu s nástrojom :
- Odblokovať bezpečnostnú páčku (3) jej otočením smerom hore, potom znížiť páku pre zasunutie nástroja (4).
- Pre zaradenie chodu vpred je potrebné zatiahnuť za páku spojky (1).
- Pre napredovanie so zapojeným nástrojom je potrebné, aby páky (1) a (4) boli spustené súčasne.
- Pozor: pri pustení ktorejkoľvek z pák sa predtým zaradená funkcia okamžite preruší.
MONTÁŽ NOŽOVEJ LIŠTY K JEDNOTKE LIŠTY (Obr. 14 -14A)
n
POZOR: Pred vytiahnutím nožovej lišty z obalu je potrebné skontrolovať, či je na lište namontovaná plastická ochrana. Pre každý prípad vždy používať
pevné rukavice.
Pre uľahčenie montáže noža k pohyblivej jednotke lišty sa odporúča vykonať tento úkon na pracovnom pulte (pracovný stôl).
Obr. 14) V sáčku s vybavením v dotácii sa nachádza dištančná podložka (5), ktorú je potrebné umiestniť na doštičku ovládania lišty (6). Umiestniť
lištu do správnej polohy a zasunúť čap (7) do podložky (5).
Obr.14A) Nožová lišta (1) sa upevňuje k držiaku lišty (2) pomocou štyroch skrutiek M 8 x 20 (3) a rovnakého počtu matíc (4) nachádzajúcich sa v
sáčku s vybavením v dotácii.
Pokračovať v montáži jednotky nožovej lišty k motorovej kosačke (obr. 6 - 6a - 6b - 6c)
Motorová kosačka je vybavená prípojkou, ktorá umožňuje ľahké a rýchle pripojenie nožovej lišty a noža na sneh k stroju.
Obr. 6) So zastaveným motorom a strojom v horizontálnej polohe úplne zasunúť čap lišty (1) do príslušného miesta na stroji (2).
Obr. 6a) Namontovať pás (3) na remenicu (4), zostávajúc v medziach vodiaceho pásu (5).
Obr. 6b) Zasunúť pružiny (1), nachádzajúce sa v sáčku s vybavením v dotácii, na príslušné háčky (2), potom do otvorov (3).
Obr. 6c) Teraz je možné ukončiť montáž upevnením kapoty (časť 7 obr.15) na regulovateľný čap (5). Utiahnuť maticu (7) a príslušnú podložku (6) na
kapote. Pri modeloch s nožovou lištou 87 cm ukončiť montáž pridaním chýbajúcej klznice (časť 2 - Obr. 10), nachádzajúcej sa v sáčku s vybavením
v dotácii. Konzultovať kapitolu "nastavenie výšky nožovej lišty".
posunúť na doraz páku ovládania akcelerátora (1) umiestnenú
Kábel je už zapojený k pružine klinového remeňa (viď obr. 8) a je potrebné ho
Kábel je už zapojený k čiernej páke pre nástroje, nachádzajúcej sa pod rámom a
