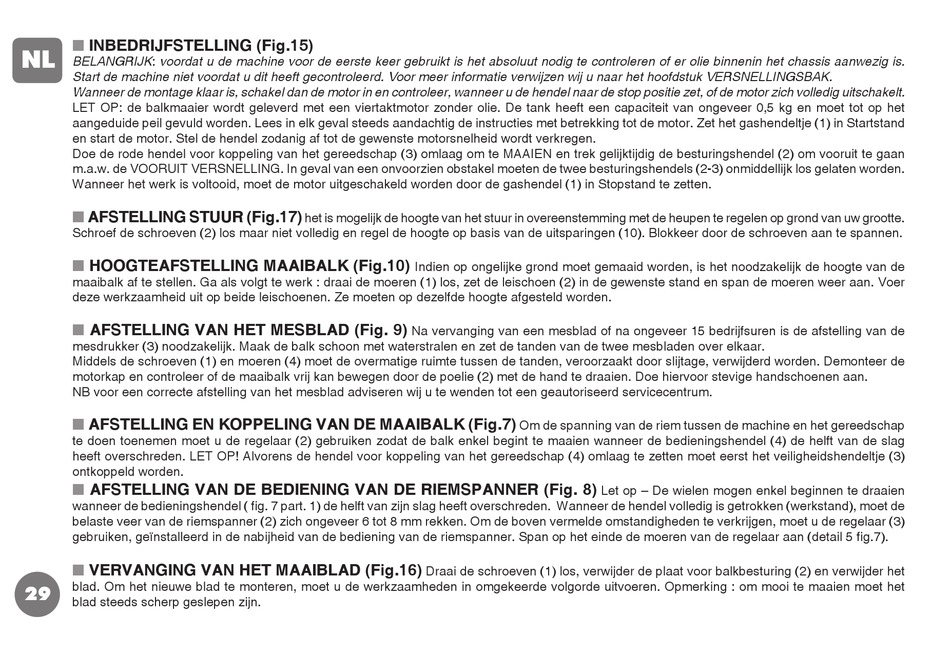

Eurosystems M70 Bedienungsanleitung Seite 37

INBEDRIJFSTELLING (Fig.15)
n
NL
BELANGRIJK: voordat u de machine voor de eerste keer gebruikt is het absoluut nodig te controleren of er olie binnenin het chassis aanwezig is.
Start de machine niet voordat u dit heeft gecontroleerd. Voor meer informatie verwijzen wij u naar het hoofdstuk VERSNELLINGSBAK.
Wanneer de montage klaar is, schakel dan de motor in en controleer, wanneer u de hendel naar de stop positie zet, of de motor zich volledig uitschakelt.
LET OP: de balkmaaier wordt geleverd met een viertaktmotor zonder olie. De tank heeft een capaciteit van ongeveer 0,5 kg en moet tot op het
aangeduide peil gevuld worden. Lees in elk geval steeds aandachtig de instructies met betrekking tot de motor. Zet het gashendeltje (1) in Startstand
en start de motor. Stel de hendel zodanig af tot de gewenste motorsnelheid wordt verkregen.
Doe de rode hendel voor koppeling van het gereedschap (3) omlaag om te MAAIEN en trek gelijktijdig de besturingshendel (2) om vooruit te gaan
m.a.w. de VOORUIT VERSNELLING. In geval van een onvoorzien obstakel moeten de twee besturingshendels (2-3) onmiddellijk los gelaten worden.
Wanneer het werk is voltooid, moet de motor uitgeschakeld worden door de gashendel (1) in Stopstand te zetten.
AFSTELLING STUUR (Fig.17)
n
Schroef de schroeven (2) los maar niet volledig en regel de hoogte op basis van de uitsparingen (10). Blokkeer door de schroeven aan te spannen.
HOOGTEAFSTELLING MAAIBALK (Fig.10)
n
maaibalk af te stellen. Ga als volgt te werk : draai de moeren (1) los, zet de leischoen (2) in de gewenste stand en span de moeren weer aan. Voer
deze werkzaamheid uit op beide leischoenen. Ze moeten op dezelfde hoogte afgesteld worden.
AFSTELLING VAN HET MESBLAD (Fig. 9)
n
mesdrukker (3) noodzakelijk. Maak de balk schoon met waterstralen en zet de tanden van de twee mesbladen over elkaar.
Middels de schroeven (1) en moeren (4) moet de overmatige ruimte tussen de tanden, veroorzaakt door slijtage, verwijderd worden. Demonteer de
motorkap en controleer of de maaibalk vrij kan bewegen door de poelie (2) met de hand te draaien. Doe hiervoor stevige handschoenen aan.
NB voor een correcte afstelling van het mesblad adviseren wij u te wenden tot een geautoriseerd servicecentrum.
AFSTELLING EN KOPPELING VAN DE MAAIBALK (Fig.7)
n
te doen toenemen moet u de regelaar (2) gebruiken zodat de balk enkel begint te maaien wanneer de bedieningshendel (4) de helft van de slag
heeft overschreden. LET OP! Alvorens de hendel voor koppeling van het gereedschap (4) omlaag te zetten moet eerst het veiligheidshendeltje (3)
ontkoppeld worden.
AFSTELLING VAN DE BEDIENING VAN DE RIEMSPANNER (Fig. 8)
n
wanneer de bedieningshendel ( fig. 7 part. 1) de helft van zijn slag heeft overschreden. Wanneer de hendel volledig is getrokken (werkstand), moet de
belaste veer van de riemspanner (2) zich ongeveer 6 tot 8 mm rekken. Om de boven vermelde omstandigheden te verkrijgen, moet u de regelaar (3)
gebruiken, geïnstalleerd in de nabijheid van de bediening van de riemspanner. Span op het einde de moeren van de regelaar aan (detail 5 fig.7).
VERVANGING VAN HET MAAIBLAD (Fig.16)
n
blad. Om het nieuwe blad te monteren, moet u de werkzaamheden in omgekeerde volgorde uitvoeren. Opmerking : om mooi te maaien moet het
29
blad steeds scherp geslepen zijn.
het is mogelijk de hoogte van het stuur in overeenstemming met de heupen te regelen op grond van uw grootte.
Indien op ongelijke grond moet gemaaid worden, is het noodzakelijk de hoogte van de
Na vervanging van een mesblad of na ongeveer 15 bedrijfsuren is de afstelling van de
Draai de schroeven (1) los, verwijder de plaat voor balkbesturing (2) en verwijder het
Om de spanning van de riem tussen de machine en het gereedschap
Let op – De wielen mogen enkel beginnen te draaien
