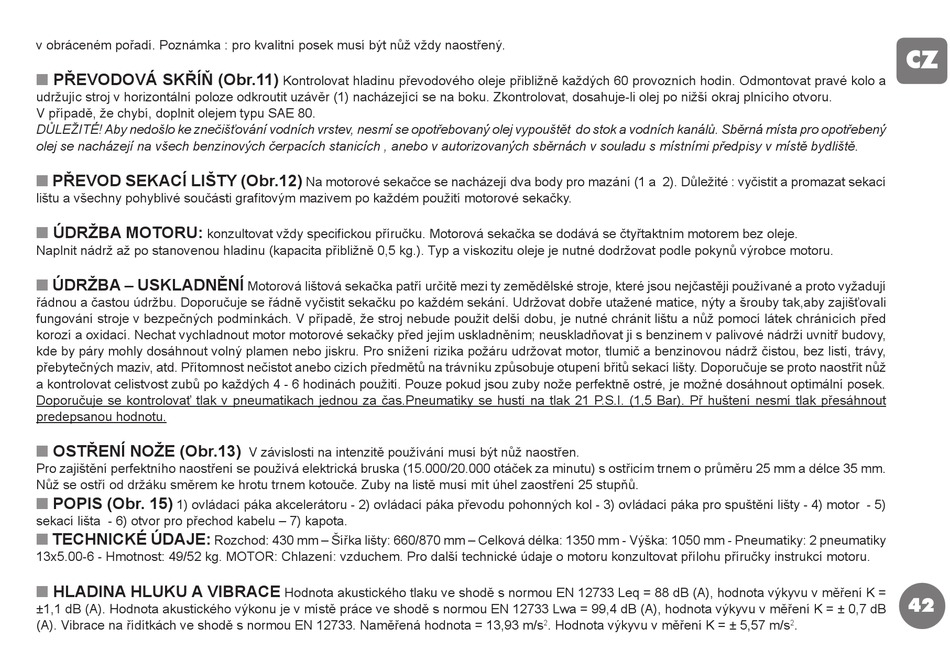

Eurosystems M70 Bedienungsanleitung Seite 50

v obráceném pořadí. Poznámka : pro kvalitní posek musí být nůž vždy naostřený.
PŘEVODOVÁ SKŘÍŇ (Obr.11)
n
udržujíc stroj v horizontální poloze odkroutit uzávěr (1) nacházející se na boku. Zkontrolovat, dosahuje-li olej po nižší okraj plnícího otvoru.
V případě, že chybí, doplnit olejem typu SAE 80.
DŮLEŽITÉ! Aby nedošlo ke znečišťování vodních vrstev, nesmí se opotřebovaný olej vypouštět do stok a vodních kanálů. Sběrná místa pro opotřebený
olej se nacházejí na všech benzinových čerpacích stanicích , anebo v autorizovaných sběrnách v souladu s místními předpisy v místě bydliště.
PŘEVOD SEKACÍ LIŠTY (Obr.12)
n
lištu a všechny pohyblivé součásti grafitovým mazivem po každém použití motorové sekačky.
ÚDRŽBA MOTORU:
n konzultovat vždy specifickou příručku. Motorová sekačka se dodává se čtyřtaktním motorem bez oleje.
Naplnit nádrž až po stanovenou hladinu (kapacita přibližně 0,5 kg.). Typ a viskozitu oleje je nutné dodržovat podle pokynů výrobce motoru.
ÚDRŽBA – USKLADNĚNÍ
n
řádnou a častou údržbu. Doporučuje se řádně vyčistit sekačku po každém sekání. Udržovat dobře utažené matice, nýty a šrouby tak,aby zajišťovali
fungování stroje v bezpečných podmínkách. V případě, že stroj nebude použit delší dobu, je nutné chránit lištu a nůž pomocí látek chránících před
korozí a oxidací. Nechat vychladnout motor motorové sekačky před jejím uskladněním; neuskladňovat ji s benzinem v palivové nádrži uvnitř budovy,
kde by páry mohly dosáhnout volný plamen nebo jiskru. Pro snížení rizika požáru udržovat motor, tlumič a benzinovou nádrž čistou, bez listí, trávy,
přebytečných maziv, atd. Přítomnost nečistot anebo cizích předmětů na trávníku způsobuje otupení břitů sekací lišty. Doporučuje se proto naostřit nůž
a kontrolovat celistvost zubů po každých 4 - 6 hodinách použití. Pouze pokud jsou zuby nože perfektně ostré, je možné dosáhnout optimální posek.
Doporučuje se kontrolovať tlak v pneumatikach jednou za čas.Pneumatiky se hustí na tlak 21 P.S.I. (1,5 Bar). Př huštení nesmí tlak přesáhnout
predepsanou hodnotu.
OSTŘENÍ NOŽE (Obr.13)
n
Pro zajištění perfektního naostření se používá elektrická bruska (15.000/20.000 otáček za minutu) s ostřicím trnem o průměru 25 mm a délce 35 mm.
Nůž se ostří od držáku směrem ke hrotu trnem kotouče. Zuby na listě musí mít úhel zaostření 25 stupňů.
POPIS (Obr. 15)
n
1) ovládací páka akcelerátoru - 2) ovládací páka převodu pohonných kol - 3) ovládací páka pro spuštění lišty - 4) motor - 5)
sekací lišta - 6) otvor pro přechod kabelu – 7) kapota.
TECHNICKÉ ÚDAJE:
n Rozchod: 430 mm – Šířka lišty: 660/870 mm – Celková délka: 1350 mm - Výška: 1050 mm - Pneumatiky: 2 pneumatiky
13x5.00-6 - Hmotnost: 49/52 kg. MOTOR: Chlazení: vzduchem. Pro další technické údaje o motoru konzultovat přílohu příručky instrukcí motoru.
HLADINA HLUKU A VIBRACE
n
±1,1 dB (A). Hodnota akustického výkonu je v místě práce ve shodě s normou EN 12733 Lwa = 99,4 dB (A), hodnota výkyvu v měření K = ± 0,7 dB
(A). Vibrace na řídítkách ve shodě s normou EN 12733. Naměřená hodnota = 13,93 m/s
Kontrolovat hladinu převodového oleje přibližně každých 60 provozních hodin. Odmontovat pravé kolo a
Na motorové sekačce se nacházejí dva body pro mazání (1 a 2). Důležité : vyčistit a promazat sekací
Motorová lištová sekačka patří určitě mezi ty zemědělské stroje, které jsou nejčastěji používané a proto vyžadují
V závislosti na intenzitě používání musí být nůž naostřen.
Hodnota akustického tlaku ve shodě s normou EN 12733 Leq = 88 dB (A), hodnota výkyvu v měření K =
. Hodnota výkyvu v měření K = ± 5,57 m/s
