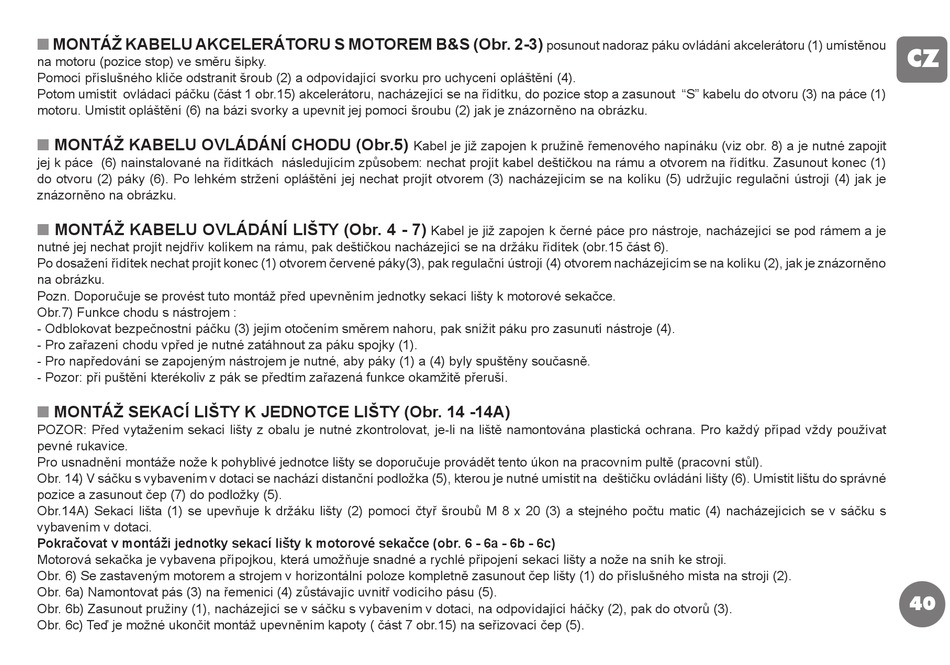

MONTÁŽ KABELU AKCELERÁTORU S MOTOREM B&S (Obr. 2-3)
n
na motoru (pozice stop) ve směru šipky.
Pomocí příslušného klíče odstranit šroub (2) a odpovídající svorku pro uchycení opláštění (4).
Potom umístit ovládací páčku (část 1 obr.15) akcelerátoru, nacházející se na řídítku, do pozice stop a zasunout "S" kabelu do otvoru (3) na páce (1)
motoru. Umístit opláštění (6) na bázi svorky a upevnit jej pomocí šroubu (2) jak je znázorněno na obrázku.
MONTÁŽ KABELU OVLÁDÁNÍ CHODU (Obr.5)
n
jej k páce (6) nainstalované na řídítkách následujícím způsobem: nechat projít kabel deštičkou na rámu a otvorem na řídítku. Zasunout konec (1)
do otvoru (2) páky (6). Po lehkém stržení opláštění jej nechat projít otvorem (3) nacházejícím se na kolíku (5) udržujíc regulační ústrojí (4) jak je
znázorněno na obrázku.
MONTÁŽ KABELU OVLÁDÁNÍ LIŠTY (Obr. 4 - 7)
n
nutné jej nechat projít nejdřív kolíkem na rámu, pak deštičkou nacházející se na držáku řídítek (obr.15 část 6).
Po dosažení řídítek nechat projít konec (1) otvorem červené páky(3), pak regulační ústrojí (4) otvorem nacházejícím se na kolíku (2), jak je znázorněno
na obrázku.
Pozn. Doporučuje se provést tuto montáž před upevněním jednotky sekací lišty k motorové sekačce.
Obr.7) Funkce chodu s nástrojem :
- Odblokovat bezpečnostní páčku (3) jejím otočením směrem nahoru, pak snížit páku pro zasunutí nástroje (4).
- Pro zařazení chodu vpřed je nutné zatáhnout za páku spojky (1).
- Pro napředování se zapojeným nástrojem je nutné, aby páky (1) a (4) byly spuštěny současně.
- Pozor: při puštění kterékoliv z pák se předtím zařazená funkce okamžitě přeruší.
MONTÁŽ SEKACÍ LIŠTY K JEDNOTCE LIŠTY (Obr. 14 -14A)
n
POZOR: Před vytažením sekací lišty z obalu je nutné zkontrolovat, je-li na liště namontována plastická ochrana. Pro každý případ vždy používat
pevné rukavice.
Pro usnadnění montáže nože k pohyblivé jednotce lišty se doporučuje provádět tento úkon na pracovním pultě (pracovní stůl).
Obr. 14) V sáčku s vybavením v dotaci se nachází distanční podložka (5), kterou je nutné umístit na deštičku ovládání lišty (6). Umístit lištu do správné
pozice a zasunout čep (7) do podložky (5).
Obr.14A) Sekací lišta (1) se upevňuje k držáku lišty (2) pomocí čtyř šroubů M 8 x 20 (3) a stejného počtu matic (4) nacházejících se v sáčku s
vybavením v dotaci.
Pokračovat v montáži jednotky sekací lišty k motorové sekačce (obr. 6 - 6a - 6b - 6c)
Motorová sekačka je vybavena přípojkou, která umožňuje snadné a rychlé připojení sekací lišty a nože na sníh ke stroji.
Obr. 6) Se zastaveným motorem a strojem v horizontální poloze kompletně zasunout čep lišty (1) do příslušného místa na stroji (2).
Obr. 6a) Namontovat pás (3) na řemenici (4) zůstávajíc uvnitř vodícího pásu (5).
Obr. 6b) Zasunout pružiny (1), nacházející se v sáčku s vybavením v dotaci, na odpovídající háčky (2), pak do otvorů (3).
Obr. 6c) Teď je možné ukončit montáž upevněním kapoty ( část 7 obr.15) na seřizovací čep (5).
posunout nadoraz páku ovládání akcelerátoru (1) umístěnou
Kabel je již zapojen k pružině řemenového napínáku (viz obr. 8) a je nutné zapojit
Kabel je již zapojen k černé páce pro nástroje, nacházející se pod rámem a je
