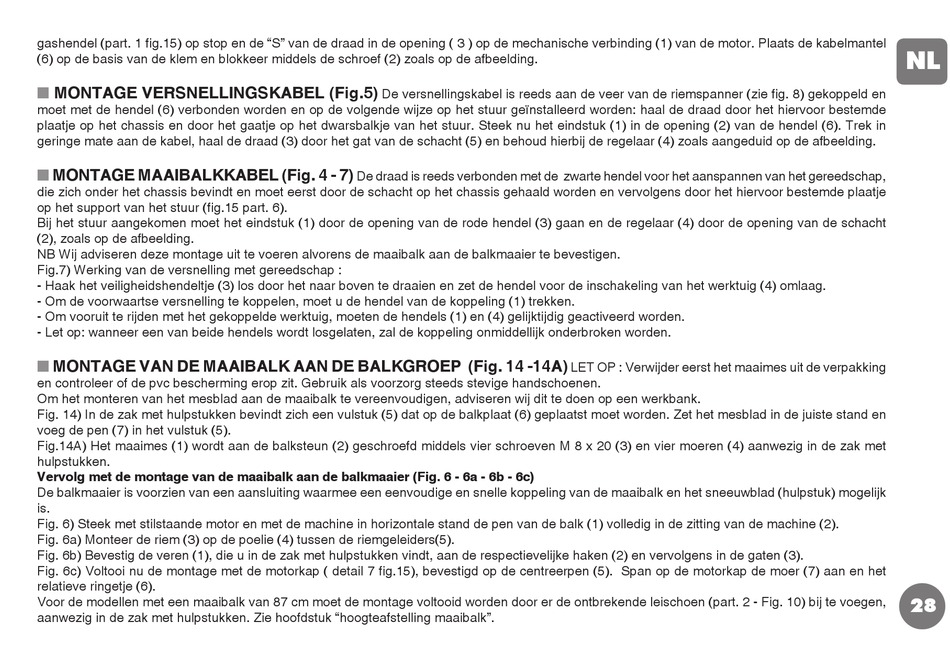

Eurosystems M70 Bedienungsanleitung Seite 36

gashendel (part. 1 fig.15) op stop en de "S" van de draad in de opening ( 3 ) op de mechanische verbinding (1) van de motor. Plaats de kabelmantel
(6) op de basis van de klem en blokkeer middels de schroef (2) zoals op de afbeelding.
MONTAGE VERSNELLINGSKABEL (Fig.5)
n
moet met de hendel (6) verbonden worden en op de volgende wijze op het stuur geïnstalleerd worden: haal de draad door het hiervoor bestemde
plaatje op het chassis en door het gaatje op het dwarsbalkje van het stuur. Steek nu het eindstuk (1) in de opening (2) van de hendel (6). Trek in
geringe mate aan de kabel, haal de draad (3) door het gat van de schacht (5) en behoud hierbij de regelaar (4) zoals aangeduid op de afbeelding.
MONTAGE MAAIBALKKABEL (Fig. 4 - 7)
n
die zich onder het chassis bevindt en moet eerst door de schacht op het chassis gehaald worden en vervolgens door het hiervoor bestemde plaatje
op het support van het stuur (fig.15 part. 6).
Bij het stuur aangekomen moet het eindstuk (1) door de opening van de rode hendel (3) gaan en de regelaar (4) door de opening van de schacht
(2), zoals op de afbeelding.
NB Wij adviseren deze montage uit te voeren alvorens de maaibalk aan de balkmaaier te bevestigen.
Fig.7) Werking van de versnelling met gereedschap :
- Haak het veiligheidshendeltje (3) los door het naar boven te draaien en zet de hendel voor de inschakeling van het werktuig (4) omlaag.
- Om de voorwaartse versnelling te koppelen, moet u de hendel van de koppeling (1) trekken.
- Om vooruit te rijden met het gekoppelde werktuig, moeten de hendels (1) en (4) gelijktijdig geactiveerd worden.
- Let op: wanneer een van beide hendels wordt losgelaten, zal de koppeling onmiddellijk onderbroken worden.
MONTAGE VAN DE MAAIBALK AAN DE BALKGROEP (Fig. 14 -14A)
n
en controleer of de pvc bescherming erop zit. Gebruik als voorzorg steeds stevige handschoenen.
Om het monteren van het mesblad aan de maaibalk te vereenvoudigen, adviseren wij dit te doen op een werkbank.
Fig. 14) In de zak met hulpstukken bevindt zich een vulstuk (5) dat op de balkplaat (6) geplaatst moet worden. Zet het mesblad in de juiste stand en
voeg de pen (7) in het vulstuk (5).
Fig.14A) Het maaimes (1) wordt aan de balksteun (2) geschroefd middels vier schroeven M 8 x 20 (3) en vier moeren (4) aanwezig in de zak met
hulpstukken.
Vervolg met de montage van de maaibalk aan de balkmaaier (Fig. 6 - 6a - 6b - 6c)
De balkmaaier is voorzien van een aansluiting waarmee een eenvoudige en snelle koppeling van de maaibalk en het sneeuwblad (hulpstuk) mogelijk
is.
Fig. 6) Steek met stilstaande motor en met de machine in horizontale stand de pen van de balk (1) volledig in de zitting van de machine (2).
Fig. 6a) Monteer de riem (3) op de poelie (4) tussen de riemgeleiders(5).
Fig. 6b) Bevestig de veren (1), die u in de zak met hulpstukken vindt, aan de respectievelijke haken (2) en vervolgens in de gaten (3).
Fig. 6c) Voltooi nu de montage met de motorkap ( detail 7 fig.15), bevestigd op de centreerpen (5). Span op de motorkap de moer (7) aan en het
relatieve ringetje (6).
Voor de modellen met een maaibalk van 87 cm moet de montage voltooid worden door er de ontbrekende leischoen (part. 2 - Fig. 10) bij te voegen,
aanwezig in de zak met hulpstukken. Zie hoofdstuk "hoogteafstelling maaibalk".
De versnellingskabel is reeds aan de veer van de riemspanner (zie fig. 8) gekoppeld en
De draad is reeds verbonden met de zwarte hendel voor het aanspannen van het gereedschap,
LET OP : Verwijder eerst het maaimes uit de verpakking
NL
28
