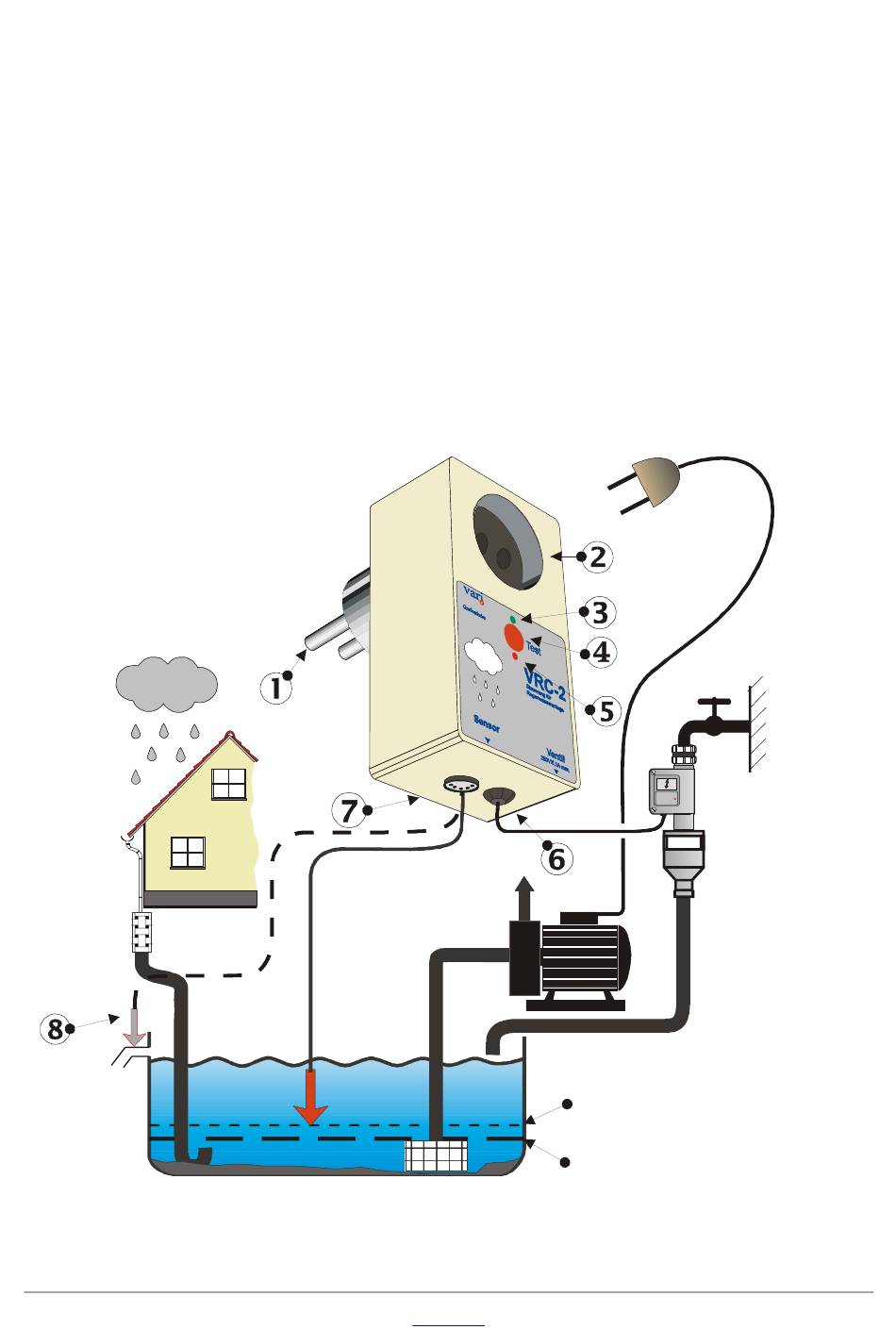

Regenwasser-Nutzungsanlagen
Filter
Überlauf
Dateiname: VRC-2S-BedD-neu.doc
VRC-2S
das
intelligente Steuergerät
Regenwasser
Sensor
Saugkorb
für
Stand: Oktober 2011
www.vari.de
Ventil
Na chfül lve ntil f ür
Re genwa ss era nlage n
Typ:V RV -1
230 V 50 Hz
vari
10 bar m ax.
25 l/Mi n .
Großostheim
Zulauftrichter
Trinkwasser-
zuleitung
Startpunkt
Trinkwassereinspeisung
Trockenlaufschutz
Seite 1
Werbung
Verwandte Anleitungen für Vari VRC-2S
Inhaltszusammenfassung für Vari VRC-2S
- Seite 1 Re genwa ss era nlage n Typ:V RV -1 230 V 50 Hz vari 10 bar m ax. 25 l/Mi n . Großostheim Zulauftrichter Regenwasser Filter Trinkwasser- zuleitung Startpunkt Trinkwassereinspeisung Überlauf Sensor Saugkorb Trockenlaufschutz Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 1 www.vari.de...
- Seite 2 Das Gewicht darf niemals vom Sensorkopf ge- tragen werden! Stufenbohrung: Der größere Durchmesser muss nach unten zeigen. Ziehen Sie das Sensorkabel (eventuell stückweise) von unten in die Stufenbohrung hinein, damit der Sensorkopf zwangsweise lotrecht hängt. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 2 www.vari.de...
- Seite 3 Das Gerät wird in einem Steckergehäuse geliefert, das Gerät wird direkt in die vorhandene Netzsteckdose gesteckt. Die Sensoren sind steckbar ausgeführt. Das Nachfüllventil ist fest an Klemmen angeschlossen. Die Förderpumpe kann nur über die Pumpenanschlusssteckdose angeschlossen werden. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 3 www.vari.de...
- Seite 4 Gerätes auf der oberen Platine). Dadurch erhöht sich die Nachlaufzeit der Pumpe auf 10 Minuten und die Nachspeisezeit auf 2 Minuten. Vorgehensweise beim Festlegen der Höhe zur Befestigung des Sensors in der Zisterne: Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 4...
- Seite 5 Achtung! Der Hauptsensor muss! oberhalb des Zusatzsensors installiert sein, sonst wird mit rot- grünem Blinksignal ein Plausibilitätsfehler gemeldet. e. Sollen unsere Schwimmerschalter (anstelle der Sensoren) verwendet werden, ist es möglich, diese mit einem Stecker an die gleiche Buchse anzuschließen. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 5 www.vari.de...
- Seite 6 Das Gerät ist für Industrieanforderungen ausgelegt. Deshalb ist beim Auftreten eines Funktionsfehlers der Anlage die Ursache selten am Steuergerät zu suchen. Einige Fehlerursachen können mit wenigen sehr einfachen Prüfungen festgestellt werden: LED Zuordnung: Grüne = Hauptsensor, TWN; Rote: Zusatzsensor Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 6 www.vari.de...
- Seite 7 Bei schwimmender Entnahme Feste Sedimentablagerungen unrelevant verdrängen das Restwasser, welches für Pumpennachlauf notwendig ist. 9. Wie oben Eine größere Pumpe mit Sensorhöhe wie bei der Installation mehr Saugleistung wurde beschrieben neu einstellen. eingesetzt. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 7 www.vari.de...
- Seite 8 Achten Sie unbedingt darauf, dass das Saugrohr bzw. der Saugschlauch und das Rückschlagventil dicht sind. Förderpumpen, die nichtselbstansaugend sind, können in diesem Fall mit dem Steuergerät nicht gegen Trockenlauf geschützt werden. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 8 www.vari.de...
- Seite 9 Elektroden sind nicht im Wasser bzw. offen grüne LED dunkel • Hilfssensor: (Zuerst mit J3 aktivieren) oder Jumper J3 (3. Tastendruck). Im Wasser bzw. Elektroden kurzgeschlossen grüne LED dunkel Nicht im Wasser bzw. Elektroden offen grüne LED leuchtet Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 9 www.vari.de...
- Seite 10 Wird die TEST-Taste weiterhin gedrückt, dann beginnt die grüne LED zu blinken. Durch loslassen und erneuter Betätigung der TEST-Taste kann das Testprogramm neu gestartet werden. ACHTUNG! Während des Test-Programms sind sämtliche Steuerfunktionen deaktiviert! Wenn das Testprogramm funktioniert, funktioniert auch das Gerät fehlerfrei. Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 10 www.vari.de...
-
Seite 11: Wartung
Ventil wieder einsetzen und andrücken bis es merklich einrastet Zusammenbau und Anschluss des Ventils in umgekehrter Reihenfolge. Wasserzulauf wieder öffnen! Zur Siebreinigung muss das Kunststoffgehäuse des Ventils nicht geöffnet werden, da das Ventil selbst wartungsfrei ist! Dateiname: VRC-2S-BedD-neu.doc Stand: Oktober 2011 Seite 11 www.vari.de... -
Seite 12: Technische Daten
II., IP 65 Nachspeisung angesteuert, Pumpe gesperrt Bitte Nachlaufzeiten beachten Zusatzsensor: J3 offen: Zusatzsensor detektiert Wasser Steuergerät (Typ VRC-2S) Abmessungen Steckergehäuse: 65 x 120 x 90 mm (BxHxT) Gewicht: 350 g Spannung 220/230 V 50 Hz Stromaufnahme betriebsbereit: ca. 2 mA, maximale Stromaufnahme: ca.
