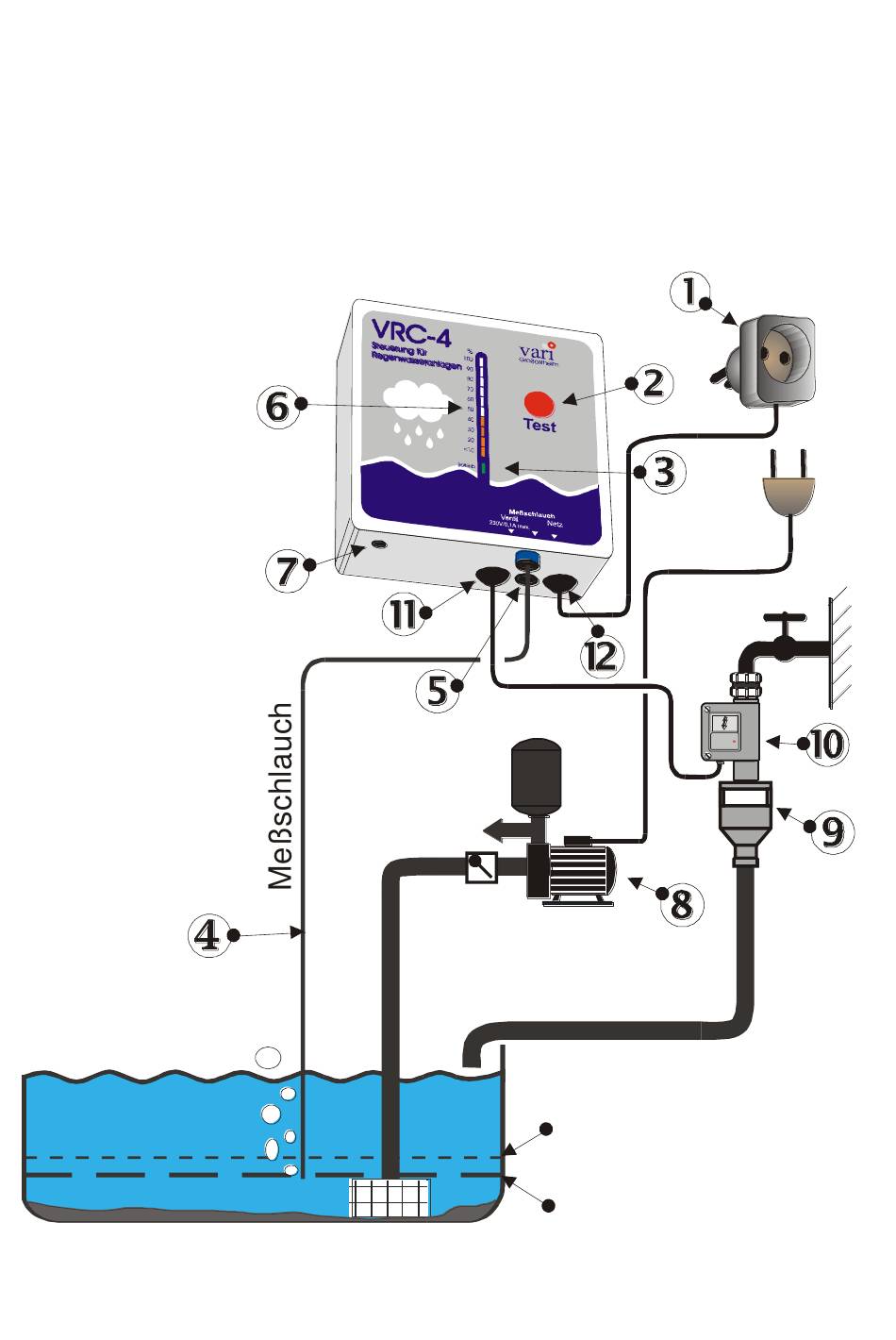

- Seite 1 VRC-4.1 intelligente Steuergerät für Regenwasser-Nutzungsanlagen M ikroprozessor Na ch fü ll ve nt il fü r Re ge n wa ss er an la ge n Ty p :VRV -1 vari 2 3 0 V 5 0 Hz 1 0 b a r m a x.
- Seite 2 Mess-Schlauch ANHANG I zum Steuergerät Schutz- Schlauch Wandhalterung (mit rostfreier Schraube befestigen!) Gewicht Befestigungsmöglichkeit des Mess-Schlauchs bei Behälterdurchführung mittels PG 7 Verschraubung Klemmenbelegung 10Pum2ö 9Pump2 L Glocke 8Pum2 N. 7 Ventil ö 6Ventil N 5 Ventil L 4Pump N 3 Pump L Abstandshalter 2Netz N 1 Netz L...
-
Seite 3: Installation
VRC-4.1 Steuergerät für Regenwasser-Nutzungsanlagen Bedienungsanleitung Wir möchten Ihnen gratulieren, dass Sie sich für den Kauf dieses Gerätes entschieden haben. Dieses Steuergerät wurde speziell nach neuesten Erkenntnissen der Regenwassernutzung zur Steuerung von Regenwasser-Nutzungsanlagen entwickelt und aus modernsten Bausteinen hergestellt. Es ermöglicht die Steuerung einer Förderpumpe sowie des mitgelieferten Nachfüllventils und zeigt über integrierte LED-... - Seite 4 Überblick: 1. Aufstellen des Steuergerätes 2. Installation des Nachfüllventils und des Nachfülltrichters 3. Führung und Befestigung des Messschlauches 4. Anschluss der Förderpumpe 5. Kalibrierung der Füllstandsanzeige 1. Aufstellen des Steuergerätes Eine geeignete Stelle für die Befestigung des Steuergerätes sollte nach folgenden Gesichtspunkten ausgewählt werden: ...
- Seite 5 a. Befestigung des Messschlauches in der Zisterne (s. Anhang I) Die Befestigungshöhe des Messschlauchendes ist so festzulegen, dass das Schlauchende mindestens 5 cm höher liegt als der niedrigst zulässige Wasserstand (niedrigste Stelle des Saugkorbes bei schwimmender Entnahme). Eine Greifschelle mit rostfreier Schraube an der Wand befestigen. Schutzschlauch und Gewicht über den Messschlauch ziehen.
- Seite 6 Wenn Sie die Kalibrierung nicht im Testmodus durchführen, wird die Anzeige erst nach dem nächsten Messvorgang, in ca. 4 Minuten aktualisiert. Verschließen Sie anschließend das Loch mit dem mitgelieferten Stopfen. Mögliche Einstellungen der Kodierstifte auf der Leiterplatine: Das Steuergerät kann mit Hilfe der Kodierstifte auf der Leiterplatine (Bezeichnung: J1, J2, J3) auf spezielle Einsatzfälle angepasst werden.
- Seite 7 Fehler Ursache Abhilfe Rückschlagventil im Gerät prüfen: Messschlauch undicht LED 30 % blinkt Rückschlagventil im Gerät undicht Nach einem Pumpvorgang Luft- austritt Ansaugöffnung. Befestigung des Messschlauchendes hat sich gelöst Rückschlagventil im Gerät austau- schen lassen. Messschlauch nicht angeschlossen, beschädigt Installation überprüfen. LED 40 % blinkt oder zu kurz.
-
Seite 8: Wartung
Gereinigtes Sieb oder Ersatzsieb ohne Werkzeug in das Ventil wieder einsetzen und andrücken bis es merklich einrastet Zusammenbau und Anschluss des Ventils in umgekehrter Nachfüllventil für Regenwasseranlagen T p VRV 1 vari 230 V 50 H Reihenfolge 10 ba ma Großostheim 25 M n 10. -
Seite 9: Technische Daten
Technische Daten Messprinzip Das Messprinzip beruht auf dem, aus der Industrie bekannten Ausperlverfahren. Dabei wird mittels einer kleinen Messpumpe Umgebungsluft über eine Schlauchleitung in das Wasser gepumpt. Der sich dabei einstellende Druck ist mit der Wassersäule über der Austrittsöffnung direkt proportional. Dieser Druck wird mittels eines Druckmessumformers in ein Spannungssignal umgewandelt. - Seite 10 Behälterhöhe zwischen Saugkorb und Überlauf: Behältervolumen (m³): Entfernung vom Gerät zum Behälter: Behältermaterial Inbetriebnahme am: Lieferumfang Steuergerät VRC-4.1 mit 15m Pneumatikschlauch Magnetventil Trichter Tongewicht 2 Jumper 4cm Schutzschlauch Greifschelle mit Edelstahlschraube und Dübel 4 Wandschrauben mit Dübel Wandwinkelset mit 4 Laschen und Schrauben (kurz) T-Stück (gekürzt für Glocke)
- Seite 11 Datei: VRC4.1-Bedienungsanleitung.doc Stand: September 2006 Seite: 11...
- Seite 12 136,0 mm Bohrschablone VRC-4 (120 x 120 mm) Befestigungsbohrungen im Gehäuse Ø 4,2 mm Gehäuse auf unebener Wand unbedingt mit Wandlaschen befestigen! (Deformierungsgefahr) Bohrer-Durchmesser: Ø 5,0 Bohrungen für Wandlaschenbefestigung (je Ecke nur eine Bohrung) Gehäuse-Unterteil (Anschlüsse) 110 mm...
