Steuergerät für Regenwasser-Nutzungsanlagen mit Doppelpumpen

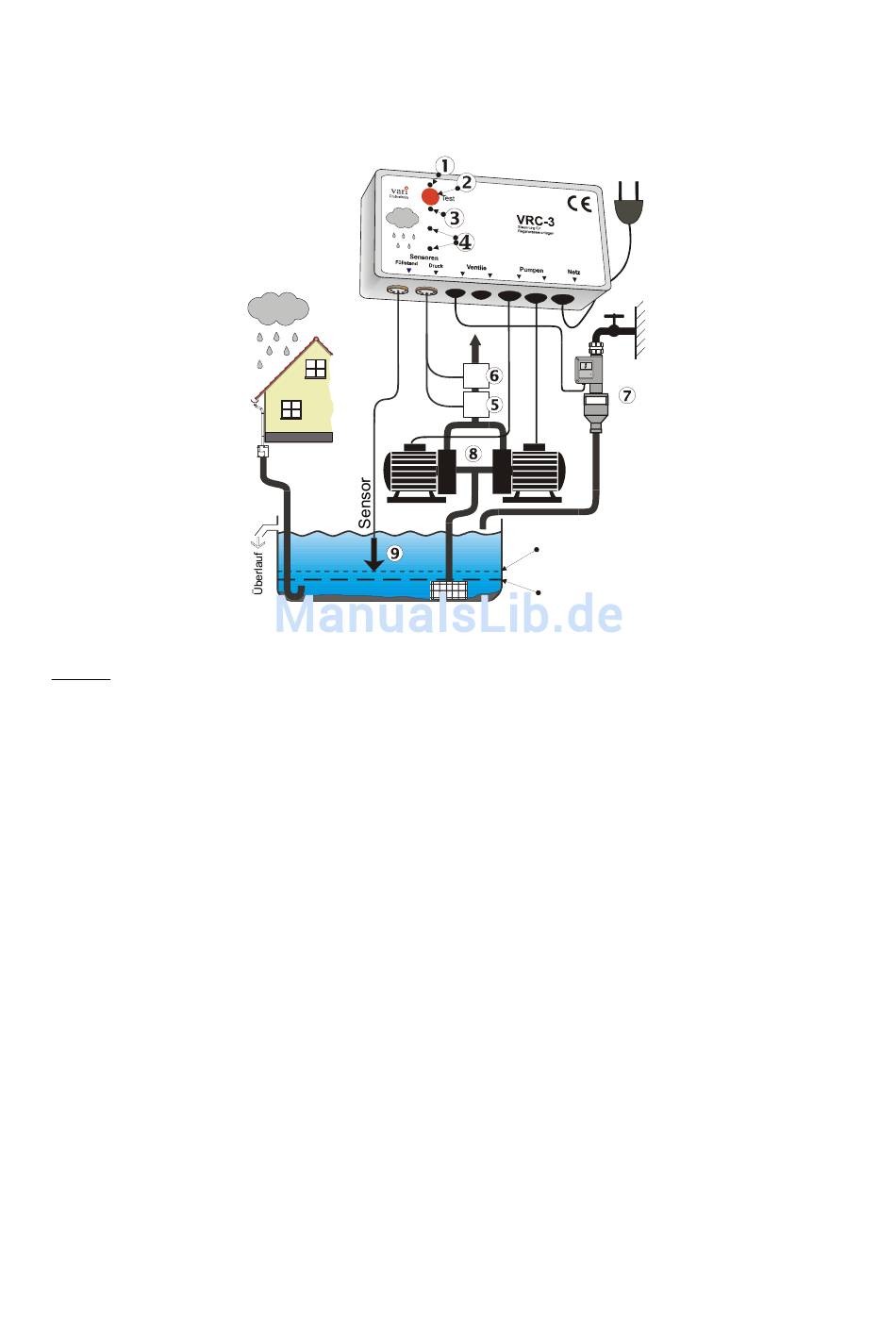

Abb. Schematischer Aufbau einer Regenwasser-Doppelpumpenanlage, gesteuert von einem VRC-3 Gerät.
Legende:
1
Grüne LED Betriebszustand
2
Taste Quittierung, Test
3
Rote LED Störung
Wir möchten Ihnen gratulieren, dass Sie sich für dieses Gerät entschieden haben. Dieses
Gerät wurde speziell zur Steuerung von Regenwasser-Nutzungsanlagen entwickelt und nach
neuesten Erkenntnissen der Regen- bzw. Grauwassernutzung, aus modernsten Bausteinen
gebaut. Es ist in der Lage bis zu zwei Förderpumpen, zwei Nachfüll-Magnetventile und die
eingebaute LED-Meldeleuchte zu steuern.
Das Gerät hilft Ihnen bei sachgemäß installierter Anlage den störungsfreien Betrieb aufrecht
zu erhalten, möglichst viel Trinkwasser zu sparen und Sie bei eventuellen Störungen der
Anlage frühzeitig zu informieren.
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.
Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.
Reparaturen an Elektrogeräten sind nur von Fachkräften durchzuführen. Durch unsachgemäße
Reparaturen können erhebliche Schäden für den Benutzer entstehen. Tritt eine Störung auf,
prüfen Sie bitte, aufgrund der Hinweise die im letzten Kapitel aufgeführt sind, ob Sie die
Störung selbst beheben können. Bei Störungen die dort nicht aufgeführt sind suchen Sie den
Rat eines Fachmannes oder schicken das Gerät zur Reparatur ein. Vergewissern Sie sich, dass
Ihr Stromnetz durch einen FI-Schutzschalter gesichert ist.
Das Gerät kann im Feuchtraum aber nicht im Freien aufgestellt werden.
VRC-3
Brauch-
wasser
P
2
P
1
4
Grüne LED Pumpensignale
5
Durchflußwächter
6
Druckschalter
Nac hfül l venti l für
Regenwasseranlage n
Ty p :VR V-1
vari
23 0 V 5 0 Hz
10 bar m ax.
25 l/M in.
Gro ßost hei m
Trinkwasser-
nachspeisung
Trockenlaufschutz
7
Trinkwassernachspeisung
8
Doppelpumpen-Verrohrungsschema
9
Sensor
