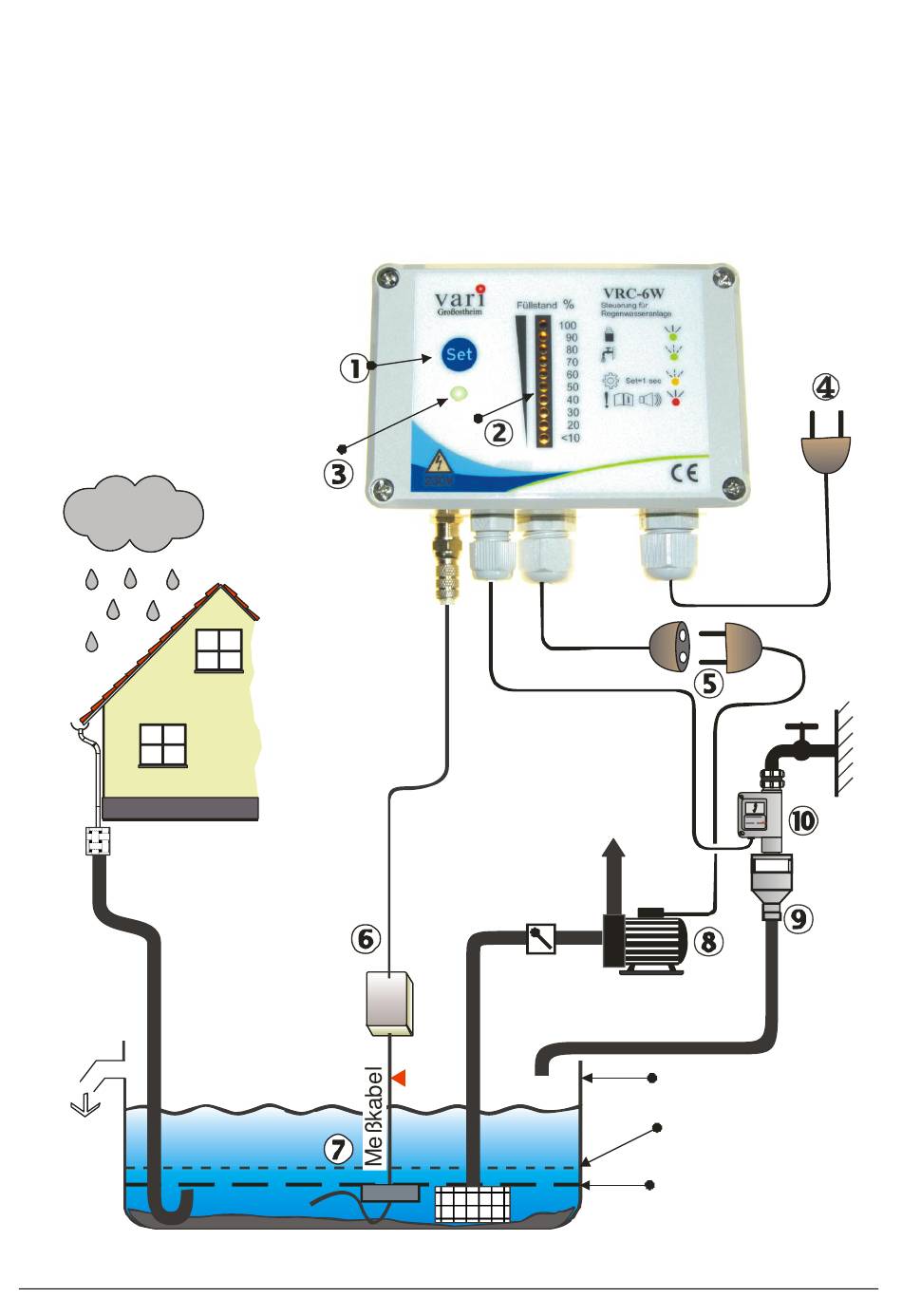

- Seite 1 VRC-6W Steuer- und Anzeigegerät für Regenwasseranlagen Mit LED-Balkenanzeige VRC-6W intelligente Steuergerät für Regenwasseranlagen Brauch- wasser Vorfilter Überlauf Marke Trinkwasser- nachfüllung Trockenlaufschutz Beruhigter Zulauf Seite 1 VRC-6W15+VCS-DE.doc 2024...
- Seite 2 Kalibrierung Drucksensor Wandhalterung mit rostfreier Betriebsart: RW-Modul Betriebsart: Schraube Trinkwassernachspeisung in einen Direkteinspeisung befestigen! Trinkwasser-Vorratsbehälter Trinkwassernachspeisung in die Zisterne mit optionaler Ladepumpe mit trocken aufgesteller oder Tauchpumpe Zisternenhöhe bei der Kalibrierung zw. Boden und Überlauf Unterkante Überlauf eingeben Startpegel Trinkwassernachspei- sung kann in schritten von 2 cm ◄...
- Seite 3 Seite 3 VRC-6W15+VCS-DE.doc 2024...
- Seite 4 VRC-6W15 Steuergerät für Regenwasser-Nutzungsanlagen. Bedienungsanleitung Wir möchten Ihnen gratulieren, dass Sie sich für dieses Gerät entschieden haben. Es wurde speziell zur Steuerung von Regenwasser-Nutzungsanlagen entwickelt und nach neuesten Erkenntnissen der Regenwassernutzung aus modernsten Bausteinen zusammengestellt. Es ist in der Lage die Förderpumpe, das Nachfüllventil zu steuern und den Füllstand sowie den Anlagenzustand anzuzeigen.
- Seite 5 Das Gerät ist in der Lage füllstandsabhängig Bei ausreichendem Regenwasserpegel in der Zisterne die Förderpumpe freizuschalten Bei Bedarf, wenn die Saugleitung von der Zisterne zu lang ist, oder der Höhenunter zwischen Zisternenboden und Saugpumpe die 7 m Grenze überschreitet, eine Ladepumpe gleichzeitig zu Förderpumpe anzusteuern (falls genügend Regenwasser vorhanden).
- Seite 6 Wie bereits erwähnt das Gerät kann zwei, grundlegend unterschiedliche Sensortypen auswerten, trotz, dass das Signal in beiden Fällen 4-20 mA. Diesen Sensortyp haben Sie bei der Bestellung ausgewählt und angegeben. Kalibrierung der Füllstandsanzeige. Eine einmalige Kalibrierung ist notwendig, um den Messbereich des Gerätes (welcher normalerweise größer sein sollte als die Behälterhöhe) und somit die Füllstandsanzeige, an Ihren Behälter anzupassen.
- Seite 7 mit dem mitgelieferten Abstandhalter fixiert werden (siehe Installationsschema). Das restliche Kabel darf auf keinem Fall abgeschnitten und muss tiefer als das Gewicht im Wasser liegen. Behandeln Sie das Messkabel äußerst vorsichtig! Das Verbindungskabel verbindet den in der Zisterne montierten Sensor, mit dem Steuergerät. Das eine Ende ist am Sensor angeschlossen und wasserfest vergossen.
- Seite 8 Die Zisterne muss dazu einmal voll sein. Beim Kapazitivsensor gibt es keine Selbstkalibrierung. Zum Kalibrieren folgen die die entsprechenden Menüpunkte. VRC-6W Test und Serviceprogramm. Das Gerät ist mit einem umfangreichen Test- und Serviceprogram ausgestattet um spezielle Anpassungen an Ihrer Anlage zu ermöglichen.
- Seite 9 Mit kurzen Tastenbetätigungen kann man das Menü, über der 100% LED verlassen. 15 Minuten nach der letzten Tastenbetätigung verlässt das Programm automatisch das Servicemenü. Das Unterbrechen der Netzspannung beendet das Testprogramm ebenfalls. VRC-6W Menüsystem Die Tastenbetätigungen im Übersicht: Programm ID 9740 Anzeige-LED Gestartete Funktion Bemerkung 10 % blinkt Nachspeiseventil ein- und ausschalten Taste >5 Sek.
- Seite 10 Mit einer kurzen Tastenbetätigung kann das Menüpunkt Mit einem kurzen Förderpumpentest verlassen werden. Tastenbetätigung gelingt Das Testprogramm kehrt in die Hauptebene zurück. man zum nächsten Die 20 % LED blinkt, wie am Anfang. Testpunkt Die Förderpumpe wird beim Verlassen das Menü ausgeschaltet. 30 % blinkt Keine Funktion in dieser Ausführung 40 % blinkt...
- Seite 11 Haben Sie bitte Verständnis dafür, dass wir für diese Servicefunktion kein kostfreier Support (weder telefonisch, noch schriftlich) leisten können! Weiterhin übernehmen wir keine Folgekosten, wenn Ihre Anlage dadurch Schaden nimmt, dass Sie die Werkseinstellungen verstellen. Achtung! Das Gerät ist vom Werk für den mitgelieferten Sensortyp voreingestellt. Im Menüsystem kann der Sensortyp geändert werden, bei einem Zurücksetzen auf Werkseinstellung wird auf den vom Werk für den mitgelieferten Sensortyp voreingestellte Typ zurückgestellt.
- Seite 12 Bei längerer Trockenheit, und bei niedrigem Pegelstand der Zisterne sollte die Gartenbewässerung über eine Trinkwasserentnahmestelle erfolgen. Anstatt große Mengen Trinkwasser in die Zisterne zu speisen und dieses dann mit Energieaufwand wieder auf Druck zu bringen. Seite 12 VRC-6W15+VCS-DE.doc 2024...
- Seite 13 Fehlerursachen, Fehlerbehebung Das Gerät ist für Industrieanforderungen ausgelegt, so dass beim Auftreten eines Funktionsfehlers der Anlage, die Ursache am seltensten am Steuergerät liegt. Das Auftreten einer Störung wird an dem zum Anzeigen des Füllstandes verwendeten LED-Balken durch Blinken signalisiert. Fehlermeldungen können TEST-Taste oder...
- Seite 14 Fehler Ursache Abhilfe Während der Der Wasserstrahl ist nicht Richten Sie den Wasserstrahl richtig aus. bzw. Trinkwassernachspei- auf die Mitte des Trichters reduzieren Sie die Wasserstrahlstärke sung spritzt Wasser gerichtet, bzw. freier aus dem Trichter Ablauf nicht gewährleistet Wasser läuft aus dem Zulaufrohr zur Zisterne hat Rohr austauschen Trichter...
