VRC-4.2H für Regenwasser-Hybridanlagen Großostheim Netz Test TW/Auto Pumpe 2 Netz/Pumpe 1 Meßschlauch Sensor 230V/8A 230V/8A Meßschlauch Nachfül lventil fü r Regenwasser anlagen Typ : V RV-1 2 3 0 V 5 0 Hz vari 1 0 b a r ma x.
Seite 2
Anschlag über das "T"-Stück schieben "T"-Stück Das "T"-Stück dient als Halterung für das Gewicht. Die Luft entweicht seitlich, deshalb gibt es keine Verstopfungs- gefahr beim Kontakt mit Schlamm. Befestigung der Sensoren im Vorratsbehälter VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 2...
Seite 3

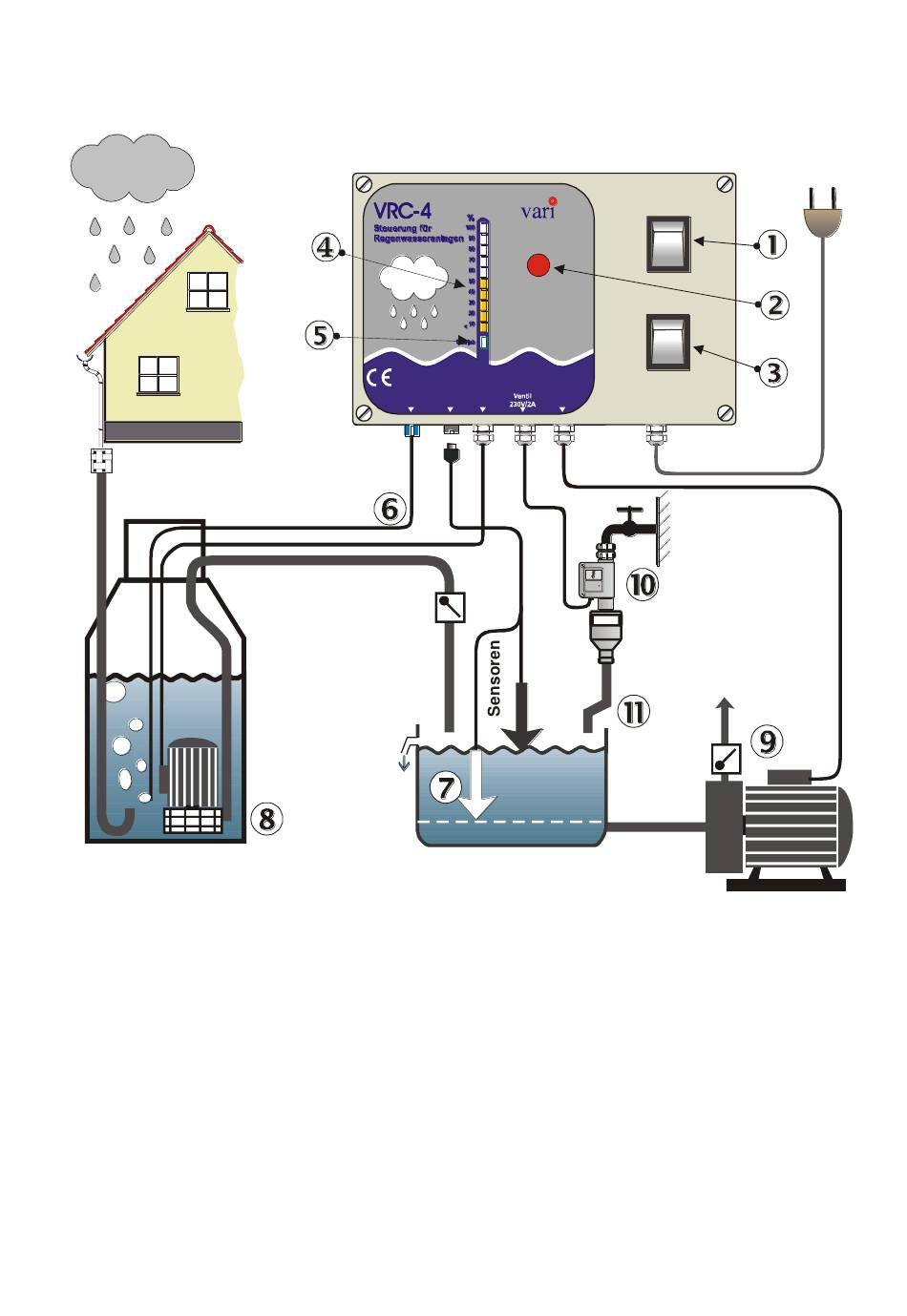

Installationsschema des Steuergerätes in die Regenwassernutzungsanlage: Regenwasser-Hybridanlagen Aufbau einer Hybridanlage: Eine Regenwassr- Hybridanlage besteht in der Regel aus einem unterirdischen großen Speicher, der das Regenwasser sammelt und aus einem kleineren, meistens in Kellerräumen untergebrachten Zwischenbehälter, auch Vorratsbehälter genannt. VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 3...
Seite 4
Kanalrückstau erfasst werden. Spricht der zweite Sensor in diesem Fall an, wird sofort auf die Trinkwassernachspeisung umgeschaltet. Gleichzeitig wird es optisch am Gerät signalisiert. Nur wenn die Störung beseitigt ist, kann auf den Regenwasserbehälter umgeschaltet werden. VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 4...
Stecken Sie den Zulauftrichter einfach in das Ventilgehäuse. Den Steuergerät Trichterauslauf können Sie mit dem Vorratsbehälter auf folgende Art verbinden: Zulauftrichter Für kurze Entfernungen (< 1m) genügt ein Rohr mit 22 mm Au- ßendurchmesser; Befestigung am Trichter mit Überwurfmutter. VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 5...
Seite 6
Einbausteckdose an der Geräteseite. Die Installation in Feuchträumen oder in Räumen, wo Spritzwasser zu erwarten ist, soll ohne Ste- cker erfolgen, indem der Fachmann die Förderpumpe unmittelbar an Klemmen anschließt. Die Installation ist damit abgeschlossen! VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 6...
Seite 7
Einsatzfälle angepaßt werden. Diese müssen dazu kurzgeschlossen bzw. geöffnet werden. gebrückt(=1) Zuordnung offen(=0) TWN wird vom zweiten Sensor gesteuert nein Nachlaufzeit der Förderpumpe begrenzt, wenn J1=1 nein z.Zt. nicht belegt Werkseinstellung: J1=1, J2=0, J3=0, J4=1, J5=0, J6=0, J7=1, J8=0, J9=1 VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 7...
Seite 8
9. Ventil tropft Ablagerung von Verunreinigungen Das Ventil im Testprogramm mehrmals Spülen im Ventil 10 Grüne Betriebs- Nachfüllventil ist defekt Ventil vom Fachmann austau- schen lassen LED blinkt aber keine Nachfüllung VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 8...
Es ist darauf zu achten, daß die Dichtheit des Saugrohrs bzw. des Saugschlauchs und des Rückschlagventils auf jeden Fall sichergestellt ist. Nichtselbstansaugende Förderpumpen können sonst mit dem Steuergerät nicht gegen Trockenlauf geschützt werden! VRC-4.2H BedD.doc Stand: Juli 2007 Seite: 9...
