Vari VRC-2S3 Bedienungsanleitung
Quicklinks
Filter
Überlauf

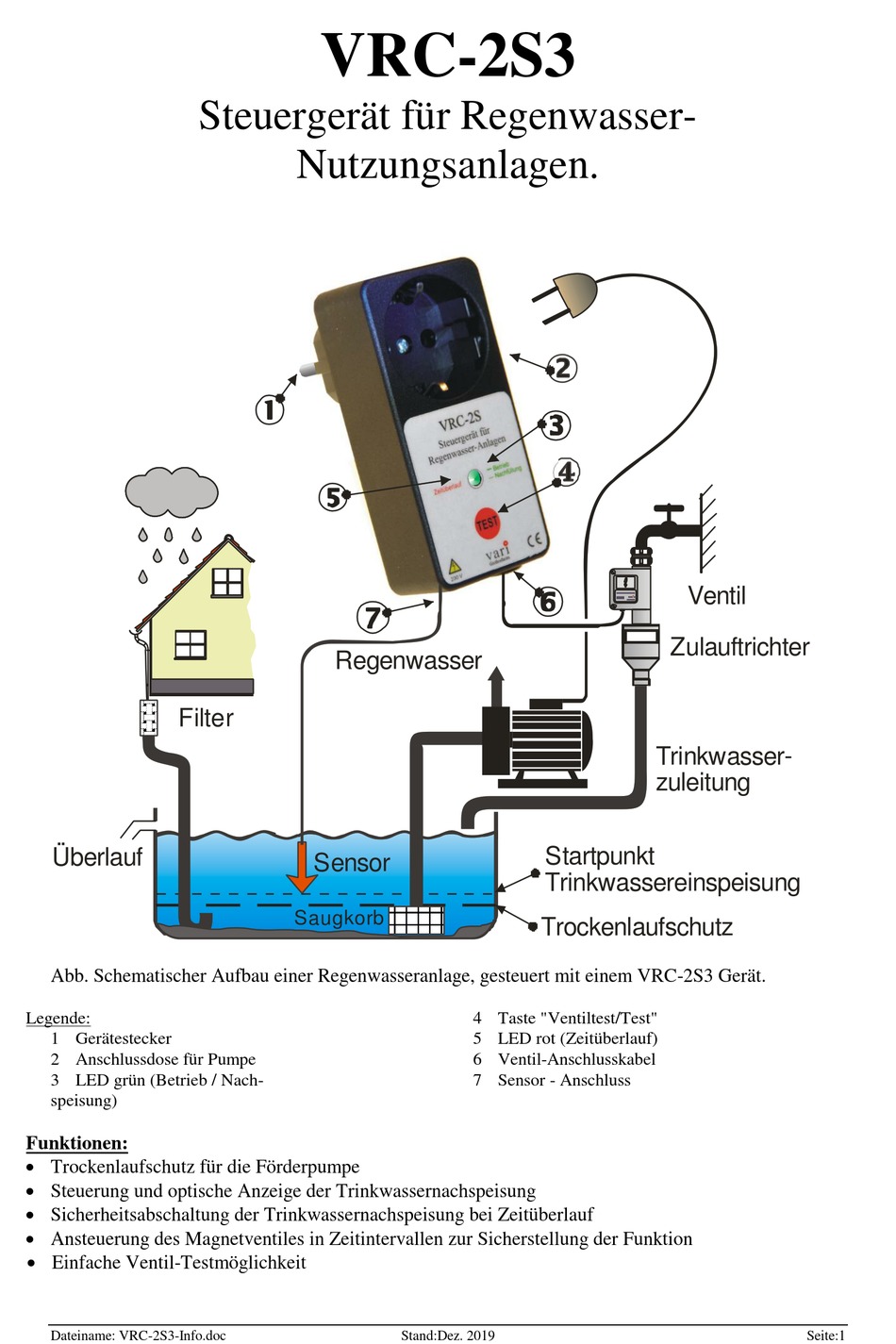

Abb. Schematischer Aufbau einer Regenwasseranlage, gesteuert mit einem VRC-2S3 Gerät.
Legende:
1 Gerätestecker
2 Anschlussdose für Pumpe
3 LED grün (Betrieb / Nach-
speisung)
Funktionen:
Trockenlaufschutz für die Förderpumpe
Steuerung und optische Anzeige der Trinkwassernachspeisung
Sicherheitsabschaltung der Trinkwassernachspeisung bei Zeitüberlauf
Ansteuerung des Magnetventiles in Zeitintervallen zur Sicherstellung der Funktion
Einfache Ventil-Testmöglichkeit
Dateiname: VRC-2S3-Info.doc
VRC-2S3
Steuergerät für Regenwasser-
Nutzungsanlagen.
Regenwasser
Sensor
Saugkorb
Startpunkt
Trinkwassereinspeisung
Trockenlaufschutz
4 Taste "Ventiltest/Test"
5 LED rot (Zeitüberlauf)
6 Ventil-Anschlusskabel
7 Sensor - Anschluss
Stand:Dez. 2019
Ventil
Zulauftrichter
Trinkwasser-
zuleitung
Seite:1
Verwandte Anleitungen für Vari VRC-2S3
Inhaltszusammenfassung für Vari VRC-2S3
- Seite 1 Trinkwasser- zuleitung Startpunkt Überlauf Sensor Trinkwassereinspeisung Saugkorb Trockenlaufschutz Abb. Schematischer Aufbau einer Regenwasseranlage, gesteuert mit einem VRC-2S3 Gerät. Legende: 4 Taste "Ventiltest/Test" 1 Gerätestecker 5 LED rot (Zeitüberlauf) 2 Anschlussdose für Pumpe 6 Ventil-Anschlusskabel 3 LED grün (Betrieb / Nach-...
- Seite 2 80 mm. Befestigen Sie die "Greifschelle" mit der mitgelieferten Edelstahlschraube an einer geeig- neten Stelle und justieren Sie die Schalthöhe. Dann fixieren Sie das Kabel gegen Verrut- schen mit der Schraube an der Greifschelle, Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 2...
- Seite 3 Der Sensor ist steckbar ausgeführt. Das Nachfüllventil ist mit 5 m Kabel fest an Klemmen ange- schlossen. Die Förderpumpe kann nur über die Pumpenanschlusssteckdose angeschlossen werden. Installation des Sensors Der Sensor steuert die Trinkwassernachspeisung und den Trockenlaufschutz der Förderpumpe. Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 3...
- Seite 4 Es besteht die Gefahr, dass die vergossene Anschlussstelle undicht wird. Abstand zwischen Gewicht und Sensorkopf ca. 50 mm, zwischen Schwimmerschalter mindestens 80 mm. Sie können auch den Sensor mit Kabelbindern an einer stabilen Halterung befestigen (z.B.: am fest installiertem Saugrohr, bei "beruhigtem Zulauf" am Zulaufrohr). Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 4...
- Seite 5 Anlage die Ursache selten am Steuergerät zu suchen. Einige Fehlerursachen können mit wenigen sehr einfachen Prüfungen festgestellt werden: LED Zuordnung: Grüne LED Dauerlicht signalisiert die fehlerfreie Funktion. Grüne LED Blinklicht signalisiert das angesteuerte Nachspeise-Magnetventil. Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 5...
- Seite 6 Ventil evtl. reinigen wassernachfüllens kein Wasser. 8. Wie oben Zu viel Schlamm im Behäl- Behälter reinigen ter. Bei schwimmender Entnahme nicht re- Feste Sedimentablagerungen levant verdrängen das Restwasser, welches für Pumpennachlauf notwendig ist. Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 6...
-
Seite 7: Wartung
Ventil läuft. Gegebenenfalls muss das im Ventil eingebaute Sieb gereinigt oder ge- wechselt werden. Zur Siebreinigung muss das Kunststoffgehäuse des Ventils nicht geöffnet werden, da das Ven- til selbst wartungsfrei ist! Dateiname: VRC-2S3-BedD.doc Stand: 2023 Seite 7... -
Seite 8: Technische Daten
Technische Daten Sensoranschluss Steuergerät (Typ VRC-2S3) Pinbelegung Sensorbuchse (von der An- Abmessungen Steckergehäuse: 65 x 120 x 90 schlussseite gesehen): mm (BxHxT) Gewicht: 350 g Spannung 220/230 V 50 Hz Stromaufnahme betriebsbereit: ca. 2 mA, ma- ximale Stromaufnahme: ca. 12 mA. Schalt- leistung Pumpe: 230 V 5 A;...
