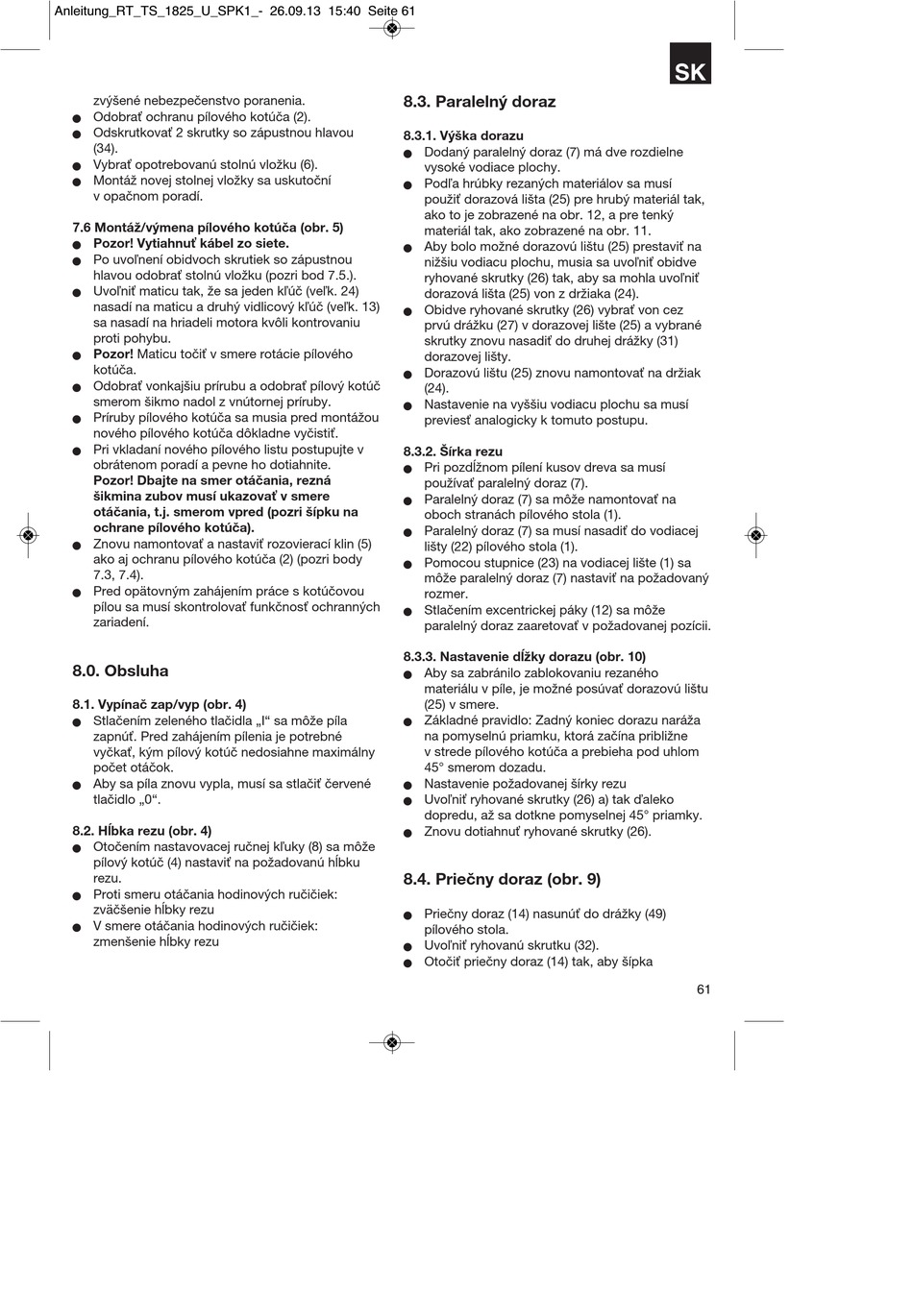

zvýšené nebezpečenstvo poranenia.
Odobrať ochranu pílového kotúča (2).
n
Odskrutkovať 2 skrutky so zápustnou hlavou
n
(34).
Vybrať opotrebovanú stolnú vložku (6).
n
Montáž novej stolnej vložky sa uskutoční
n
v opačnom poradí.
7.6 Montáž/výmena pílového kotúča (obr. 5)
Pozor! Vytiahnuť kábel zo siete.
n
Po uvoľnení obidvoch skrutiek so zápustnou
n
hlavou odobrať stolnú vložku (pozri bod 7.5.).
Uvoľniť maticu tak, že sa jeden kľúč (veľk. 24)
n
nasadí na maticu a druhý vidlicový kľúč (veľk. 13)
sa nasadí na hriadeli motora kvôli kontrovaniu
proti pohybu.
Pozor! Maticu točiť v smere rotácie pílového
n
kotúča.
Odobrať vonkajšiu prírubu a odobrať pílový kotúč
n
smerom šikmo nadol z vnútornej príruby.
Príruby pílového kotúča sa musia pred montážou
n
nového pílového kotúča dôkladne vyčistiť.
Pri vkladaní nového pílového listu postupujte v
n
obrátenom poradí a pevne ho dotiahnite.
Pozor! Dbajte na smer otáčania, rezná
šikmina zubov musí ukazovať v smere
otáčania, t.j. smerom vpred (pozri šípku na
ochrane pílového kotúča).
Znovu namontovať a nastaviť rozovierací klin (5)
n
ako aj ochranu pílového kotúča (2) (pozri body
7.3, 7.4).
Pred opätovným zahájením práce s kotúčovou
n
pílou sa musí skontrolovať funkčnosť ochranných
zariadení.
8.0. Obsluha
8.1. Vypínač zap/vyp (obr. 4)
Stlačením zeleného tlačidla „I" sa môže píla
n
zapnúť. Pred zahájením pílenia je potrebné
vyčkať, kým pílový kotúč nedosiahne maximálny
počet otáčok.
Aby sa píla znovu vypla, musí sa stlačiť červené
n
tlačidlo „0".
8.2. Hĺbka rezu (obr. 4)
Otočením nastavovacej ručnej kľuky (8) sa môže
n
pílový kotúč (4) nastaviť na požadovanú hĺbku
rezu.
Proti smeru otáčania hodinových ručičiek:
n
zväčšenie hĺbky rezu
V smere otáčania hodinových ručičiek:
n
zmenšenie hĺbky rezu
8.3. Paralelný doraz
8.3.1. Výška dorazu
Dodaný paralelný doraz (7) má dve rozdielne
n
vysoké vodiace plochy.
Podľa hrúbky rezaných materiálov sa musí
n
použiť dorazová lišta (25) pre hrubý materiál tak,
ako to je zobrazené na obr. 12, a pre tenký
materiál tak, ako zobrazené na obr. 11.
Aby bolo možné dorazovú lištu (25) prestaviť na
n
nižšiu vodiacu plochu, musia sa uvoľniť obidve
ryhované skrutky (26) tak, aby sa mohla uvoľniť
dorazová lišta (25) von z držiaka (24).
Obidve ryhované skrutky (26) vybrať von cez
n
prvú drážku (27) v dorazovej lište (25) a vybrané
skrutky znovu nasadiť do druhej drážky (31)
dorazovej lišty.
Dorazovú lištu (25) znovu namontovať na držiak
n
(24).
Nastavenie na vyššiu vodiacu plochu sa musí
n
previesť analogicky k tomuto postupu.
8.3.2. Šírka rezu
Pri pozdĺžnom pílení kusov dreva sa musí
n
používať paralelný doraz (7).
Paralelný doraz (7) sa môže namontovať na
n
oboch stranách pílového stola (1).
Paralelný doraz (7) sa musí nasadiť do vodiacej
n
lišty (22) pílového stola (1).
Pomocou stupnice (23) na vodiacej lište (1) sa
n
môže paralelný doraz (7) nastaviť na požadovaný
rozmer.
Stlačením excentrickej páky (12) sa môže
n
paralelný doraz zaaretovať v požadovanej pozícii.
8.3.3. Nastavenie dĺžky dorazu (obr. 10)
Aby sa zabránilo zablokovaniu rezaného
n
materiálu v píle, je možné posúvať dorazovú lištu
(25) v smere.
Základné pravidlo: Zadný koniec dorazu naráža
n
na pomyselnú priamku, ktorá začína približne
v strede pílového kotúča a prebieha pod uhlom
45° smerom dozadu.
Nastavenie požadovanej šírky rezu
n
Uvoľniť ryhované skrutky (26) a) tak ďaleko
n
dopredu, až sa dotkne pomyselnej 45° priamky.
Znovu dotiahnuť ryhované skrutky (26).
n
8.4. Priečny doraz (obr. 9)
Priečny doraz (14) nasunúť do drážky (49)
n
pílového stola.
Uvoľniť ryhovanú skrutku (32).
n
Otočiť priečny doraz (14) tak, aby šípka
n
