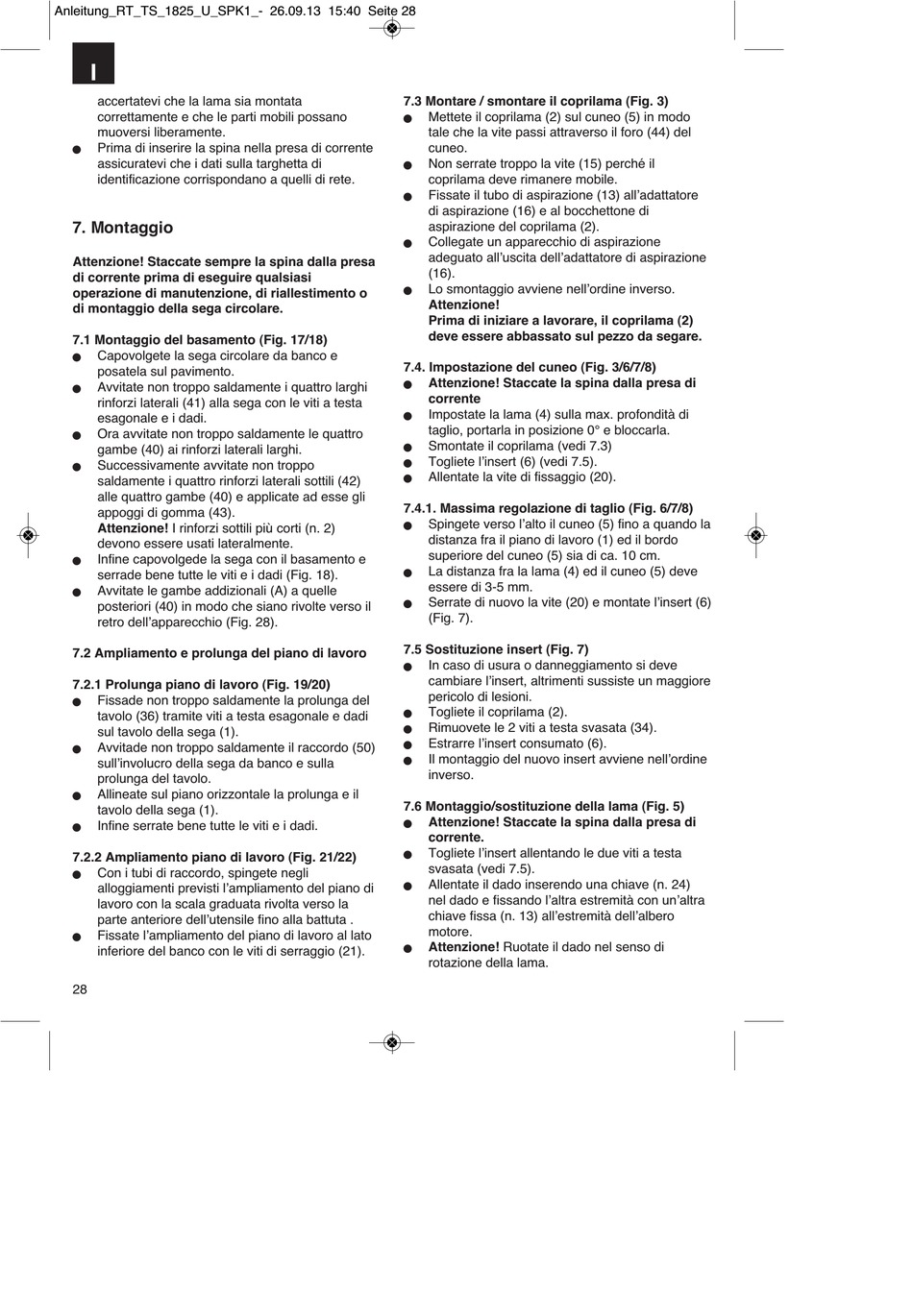

accertatevi che la lama sia montata
correttamente e che le parti mobili possano
muoversi liberamente.
Prima di inserire la spina nella presa di corrente
n
assicuratevi che i dati sulla targhetta di
identificazione corrispondano a quelli di rete.
7. Montaggio
Attenzione! Staccate sempre la spina dalla presa
di corrente prima di eseguire qualsiasi
operazione di manutenzione, di riallestimento o
di montaggio della sega circolare.
7.1 Montaggio del basamento (Fig. 17/18)
Capovolgete la sega circolare da banco e
n
posatela sul pavimento.
Avvitate non troppo saldamente i quattro larghi
n
rinforzi laterali (41) alla sega con le viti a testa
esagonale e i dadi.
Ora avvitate non troppo saldamente le quattro
n
gambe (40) ai rinforzi laterali larghi.
Successivamente avvitate non troppo
n
saldamente i quattro rinforzi laterali sottili (42)
alle quattro gambe (40) e applicate ad esse gli
appoggi di gomma (43).
Attenzione! I rinforzi sottili più corti (n. 2)
devono essere usati lateralmente.
Infine capovolgede la sega con il basamento e
n
serrade bene tutte le viti e i dadi (Fig. 18).
Avvitate le gambe addizionali (A) a quelle
n
posteriori (40) in modo che siano rivolte verso il
retro dellʼapparecchio (Fig. 28).
7.2 Ampliamento e prolunga del piano di lavoro
7.2.1 Prolunga piano di lavoro (Fig. 19/20)
Fissade non troppo saldamente la prolunga del
n
tavolo (36) tramite viti a testa esagonale e dadi
sul tavolo della sega (1).
Avvitade non troppo saldamente il raccordo (50)
n
sullʼinvolucro della sega da banco e sulla
prolunga del tavolo.
Allineate sul piano orizzontale la prolunga e il
n
tavolo della sega (1).
Infine serrate bene tutte le viti e i dadi.
n
7.2.2 Ampliamento piano di lavoro (Fig. 21/22)
Con i tubi di raccordo, spingete negli
n
alloggiamenti previsti lʼampliamento del piano di
lavoro con la scala graduata rivolta verso la
parte anteriore dellʼutensile fino alla battuta .
Fissate lʼampliamento del piano di lavoro al lato
n
inferiore del banco con le viti di serraggio (21).
28
7.3 Montare / smontare il coprilama (Fig. 3)
Mettete il coprilama (2) sul cuneo (5) in modo
n
tale che la vite passi attraverso il foro (44) del
cuneo.
Non serrate troppo la vite (15) perché il
n
coprilama deve rimanere mobile.
Fissate il tubo di aspirazione (13) allʼadattatore
n
di aspirazione (16) e al bocchettone di
aspirazione del coprilama (2).
Collegate un apparecchio di aspirazione
n
adeguato allʼuscita dellʼadattatore di aspirazione
(16).
Lo smontaggio avviene nellʼordine inverso.
n
Attenzione!
Prima di iniziare a lavorare, il coprilama (2)
deve essere abbassato sul pezzo da segare.
7.4. Impostazione del cuneo (Fig. 3/6/7/8)
Attenzione! Staccate la spina dalla presa di
n
corrente
Impostate la lama (4) sulla max. profondità di
n
taglio, portarla in posizione 0° e bloccarla.
Smontate il coprilama (vedi 7.3)
n
Togliete lʼinsert (6) (vedi 7.5).
n
Allentate la vite di fissaggio (20).
n
7.4.1. Massima regolazione di taglio (Fig. 6/7/8)
Spingete verso lʼalto il cuneo (5) fino a quando la
n
distanza fra il piano di lavoro (1) ed il bordo
superiore del cuneo (5) sia di ca. 10 cm.
La distanza fra la lama (4) ed il cuneo (5) deve
n
essere di 3-5 mm.
Serrate di nuovo la vite (20) e montate lʼinsert (6)
n
(Fig. 7).
7.5 Sostituzione insert (Fig. 7)
In caso di usura o danneggiamento si deve
n
cambiare lʼinsert, altrimenti sussiste un maggiore
pericolo di lesioni.
Togliete il coprilama (2).
n
Rimuovete le 2 viti a testa svasata (34).
n
Estrarre lʼinsert consumato (6).
n
Il montaggio del nuovo insert avviene nellʼordine
n
inverso.
7.6 Montaggio/sostituzione della lama (Fig. 5)
Attenzione! Staccate la spina dalla presa di
n
corrente.
Togliete lʼinsert allentando le due viti a testa
n
svasata (vedi 7.5).
Allentate il dado inserendo una chiave (n. 24)
n
nel dado e fissando lʼaltra estremità con unʼaltra
chiave fissa (n. 13) allʼestremità dellʼalbero
motore.
Attenzione! Ruotate il dado nel senso di
n
rotazione della lama.
