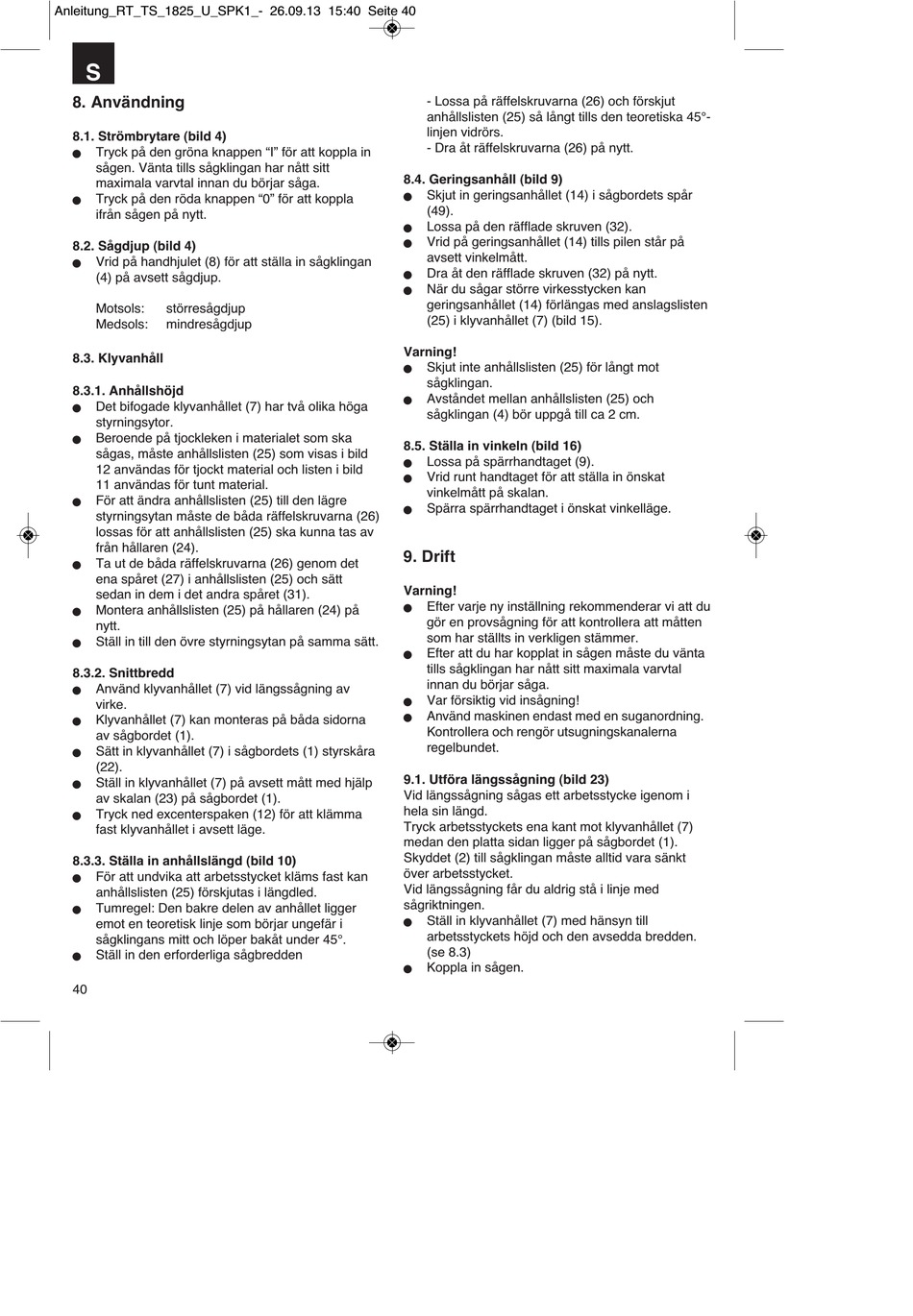

S
8. Användning
8.1. Strömbrytare (bild 4)
Tryck på den gröna knappen "I" för att koppla in
n
sågen. Vänta tills sågklingan har nått sitt
maximala varvtal innan du börjar såga.
Tryck på den röda knappen "0" för att koppla
n
ifrån sågen på nytt.
8.2. Sågdjup (bild 4)
Vrid på handhjulet (8) för att ställa in sågklingan
n
(4) på avsett sågdjup.
Motsols: störresågdjup
Medsols: mindresågdjup
8.3. Klyvanhåll
8.3.1. Anhållshöjd
Det bifogade klyvanhållet (7) har två olika höga
n
styrningsytor.
Beroende på tjockleken i materialet som ska
n
sågas, måste anhållslisten (25) som visas i bild
12 användas för tjockt material och listen i bild
11 användas för tunt material.
För att ändra anhållslisten (25) till den lägre
n
styrningsytan måste de båda räffelskruvarna (26)
lossas för att anhållslisten (25) ska kunna tas av
från hållaren (24).
Ta ut de båda räffelskruvarna (26) genom det
n
ena spåret (27) i anhållslisten (25) och sätt
sedan in dem i det andra spåret (31).
Montera anhållslisten (25) på hållaren (24) på
n
nytt.
Ställ in till den övre styrningsytan på samma sätt.
n
8.3.2. Snittbredd
Använd klyvanhållet (7) vid längssågning av
n
virke.
Klyvanhållet (7) kan monteras på båda sidorna
n
av sågbordet (1).
Sätt in klyvanhållet (7) i sågbordets (1) styrskåra
n
(22).
Ställ in klyvanhållet (7) på avsett mått med hjälp
n
av skalan (23) på sågbordet (1).
Tryck ned excenterspaken (12) för att klämma
n
fast klyvanhållet i avsett läge.
8.3.3. Ställa in anhållslängd (bild 10)
För att undvika att arbetsstycket kläms fast kan
n
anhållslisten (25) förskjutas i längdled.
Tumregel: Den bakre delen av anhållet ligger
n
emot en teoretisk linje som börjar ungefär i
sågklingans mitt och löper bakåt under 45°.
Ställ in den erforderliga sågbredden
n
40
- Lossa på räffelskruvarna (26) och förskjut
anhållslisten (25) så långt tills den teoretiska 45°-
linjen vidrörs.
- Dra åt räffelskruvarna (26) på nytt.
8.4. Geringsanhåll (bild 9)
Skjut in geringsanhållet (14) i sågbordets spår
n
(49).
Lossa på den räfflade skruven (32).
n
Vrid på geringsanhållet (14) tills pilen står på
n
avsett vinkelmått.
Dra åt den räfflade skruven (32) på nytt.
n
När du sågar större virkesstycken kan
n
geringsanhållet (14) förlängas med anslagslisten
(25) i klyvanhållet (7) (bild 15).
Varning!
Skjut inte anhållslisten (25) för långt mot
n
sågklingan.
Avståndet mellan anhållslisten (25) och
n
sågklingan (4) bör uppgå till ca 2 cm.
8.5. Ställa in vinkeln (bild 16)
Lossa på spärrhandtaget (9).
n
Vrid runt handtaget för att ställa in önskat
n
vinkelmått på skalan.
Spärra spärrhandtaget i önskat vinkelläge.
n
9. Drift
Varning!
Efter varje ny inställning rekommenderar vi att du
n
gör en provsågning för att kontrollera att måtten
som har ställts in verkligen stämmer.
Efter att du har kopplat in sågen måste du vänta
n
tills sågklingan har nått sitt maximala varvtal
innan du börjar såga.
Var försiktig vid insågning!
n
Använd maskinen endast med en suganordning.
n
Kontrollera och rengör utsugningskanalerna
regelbundet.
9.1. Utföra längssågning (bild 23)
Vid längssågning sågas ett arbetsstycke igenom i
hela sin längd.
Tryck arbetsstyckets ena kant mot klyvanhållet (7)
medan den platta sidan ligger på sågbordet (1).
Skyddet (2) till sågklingan måste alltid vara sänkt
över arbetsstycket.
Vid längssågning får du aldrig stå i linje med
sågriktningen.
Ställ in klyvanhållet (7) med hänsyn till
n
arbetsstyckets höjd och den avsedda bredden.
(se 8.3)
Koppla in sågen.
n
