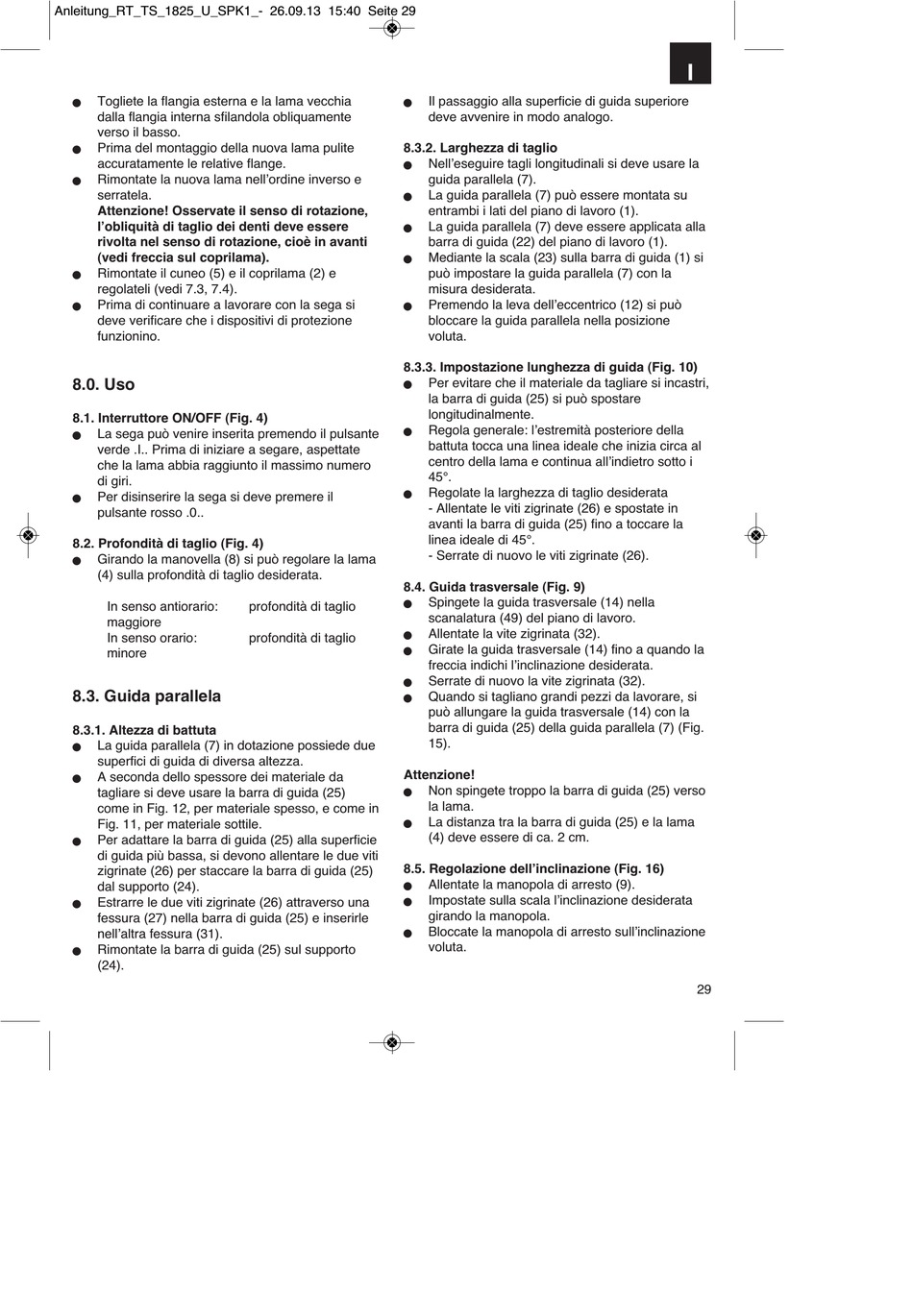

Togliete la flangia esterna e la lama vecchia
n
dalla flangia interna sfilandola obliquamente
verso il basso.
Prima del montaggio della nuova lama pulite
n
accuratamente le relative flange.
Rimontate la nuova lama nellʼordine inverso e
n
serratela.
Attenzione! Osservate il senso di rotazione,
lʼobliquità di taglio dei denti deve essere
rivolta nel senso di rotazione, cioè in avanti
(vedi freccia sul coprilama).
Rimontate il cuneo (5) e il coprilama (2) e
n
regolateli (vedi 7.3, 7.4).
Prima di continuare a lavorare con la sega si
n
deve verificare che i dispositivi di protezione
funzionino.
8.0. Uso
8.1. Interruttore ON/OFF (Fig. 4)
La sega può venire inserita premendo il pulsante
n
verde .I.. Prima di iniziare a segare, aspettate
che la lama abbia raggiunto il massimo numero
di giri.
Per disinserire la sega si deve premere il
n
pulsante rosso .0..
8.2. Profondità di taglio (Fig. 4)
Girando la manovella (8) si può regolare la lama
n
(4) sulla profondità di taglio desiderata.
In senso antiorario:
maggiore
In senso orario:
minore

8.3. Guida parallela

8.3.1. Altezza di battuta
La guida parallela (7) in dotazione possiede due
n
superfici di guida di diversa altezza.
A seconda dello spessore dei materiale da
n
tagliare si deve usare la barra di guida (25)
come in Fig. 12, per materiale spesso, e come in
Fig. 11, per materiale sottile.
Per adattare la barra di guida (25) alla superficie
n
di guida più bassa, si devono allentare le due viti
zigrinate (26) per staccare la barra di guida (25)
dal supporto (24).
Estrarre le due viti zigrinate (26) attraverso una
n
fessura (27) nella barra di guida (25) e inserirle
nellʼaltra fessura (31).
Rimontate la barra di guida (25) sul supporto
n
(24).
n
8.3.2. Larghezza di taglio
n
n
n
n
n
8.3.3. Impostazione lunghezza di guida (Fig. 10)
n
n
n
8.4. Guida trasversale (Fig. 9)
n
profondità di taglio
n
profondità di taglio
n
n
n
Attenzione!
n
n
8.5. Regolazione dellʼinclinazione (Fig. 16)
n
n
n
Il passaggio alla superficie di guida superiore
deve avvenire in modo analogo.
Nellʼeseguire tagli longitudinali si deve usare la
guida parallela (7).
La guida parallela (7) può essere montata su
entrambi i lati del piano di lavoro (1).
La guida parallela (7) deve essere applicata alla
barra di guida (22) del piano di lavoro (1).
Mediante la scala (23) sulla barra di guida (1) si
può impostare la guida parallela (7) con la
misura desiderata.
Premendo la leva dellʼeccentrico (12) si può
bloccare la guida parallela nella posizione
voluta.
Per evitare che il materiale da tagliare si incastri,
la barra di guida (25) si può spostare
longitudinalmente.
Regola generale: lʼestremità posteriore della
battuta tocca una linea ideale che inizia circa al
centro della lama e continua allʼindietro sotto i
45°.
Regolate la larghezza di taglio desiderata
- Allentate le viti zigrinate (26) e spostate in
avanti la barra di guida (25) fino a toccare la
linea ideale di 45°.
- Serrate di nuovo le viti zigrinate (26).
Spingete la guida trasversale (14) nella
scanalatura (49) del piano di lavoro.
Allentate la vite zigrinata (32).
Girate la guida trasversale (14) fino a quando la
freccia indichi lʼinclinazione desiderata.
Serrate di nuovo la vite zigrinata (32).
Quando si tagliano grandi pezzi da lavorare, si
può allungare la guida trasversale (14) con la
barra di guida (25) della guida parallela (7) (Fig.
15).
Non spingete troppo la barra di guida (25) verso
la lama.
La distanza tra la barra di guida (25) e la lama
(4) deve essere di ca. 2 cm.
Allentate la manopola di arresto (9).
Impostate sulla scala lʼinclinazione desiderata
girando la manopola.
Bloccate la manopola di arresto sullʼinclinazione
voluta.
