Montage und Wartung
5.2 Montieren der Module
Montieren auf einer Montageplatte
Drehen Sie die 3 Schrauben auf der rechten Seite des OLM (Seite mit Typenschild) heraus.
Befestigen Sie mit diesen 3 Schrauben die Montageplatte (MLFB: 6GK1503-8AA00).
Befestigen Sie den OLM jetzt an der Wand oder einer Schrankplatte.
Durch die Montageplatte muss eine niederohmige und niederinduktive Erdung gewährleistet sein.
Bohrungen für
Wandmontage
Montageplatte mit
aufgesetztem OLM

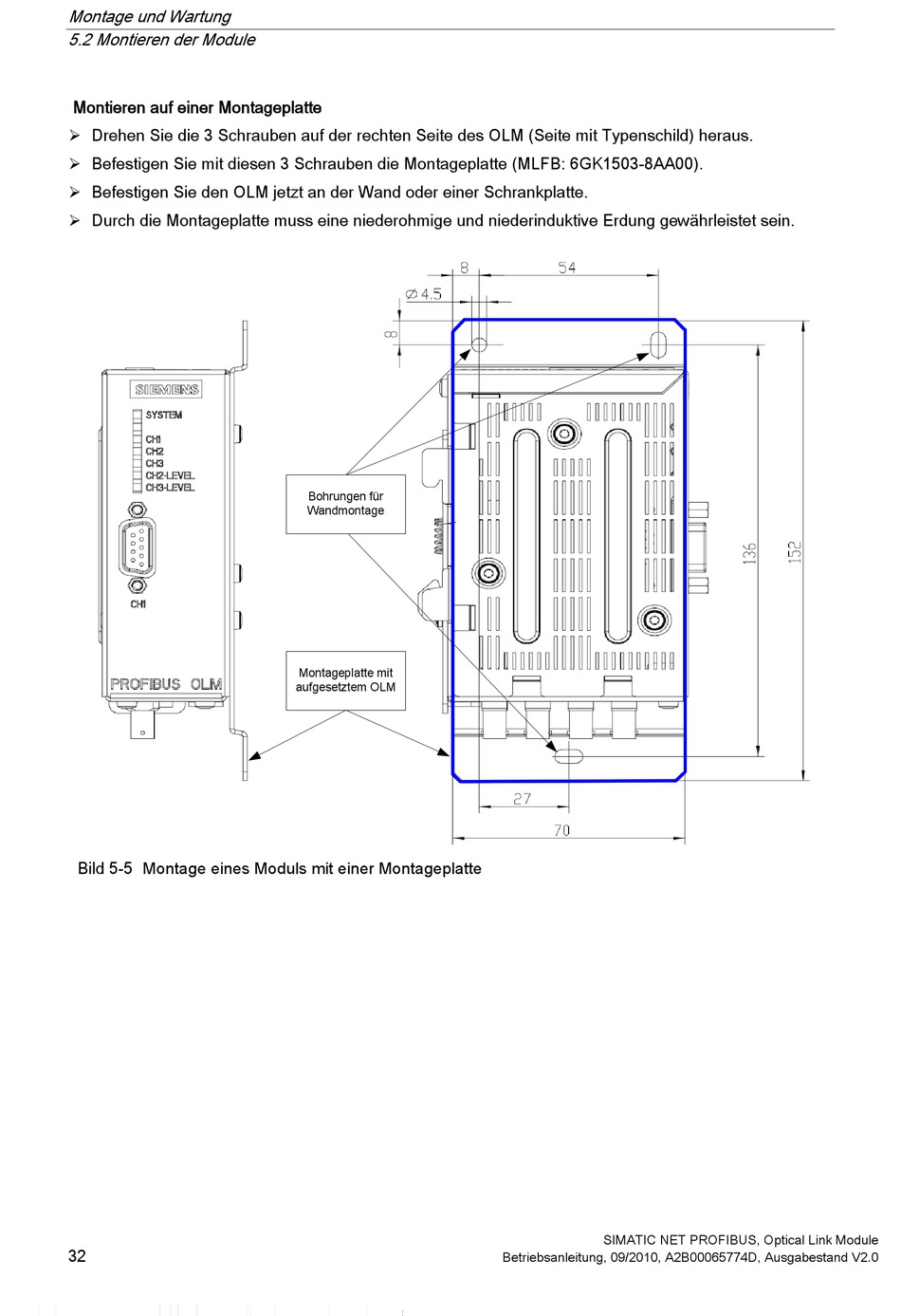

Bild 5-5 Montage eines Moduls mit einer Montageplatte
SIMATIC NET PROFIBUS, Optical Link Module
32
Betriebsanleitung, 09/2010, A2B00065774D, Ausgabestand V2.0
