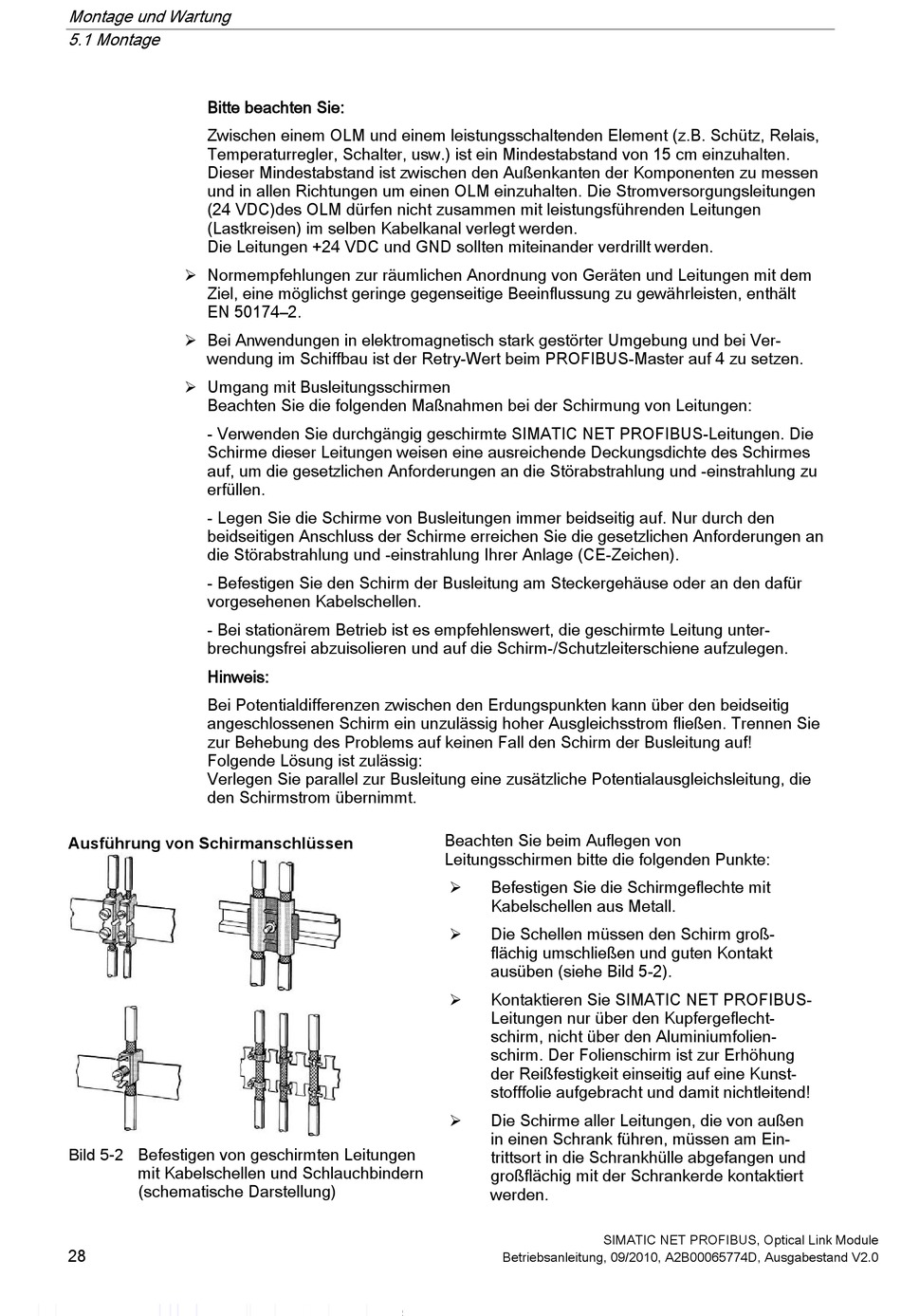

Ausführung Von Schirmanschlüssen; Befestigen Von Geschirmten Leitungen Mit Kabelschellen Und Schlauchbindern - Siemens SIMATIC NET PROFIBUS Betriebshandbuch

Montage und Wartung
5.1 Montage
Bitte beachten Sie:
Zwischen einem OLM und einem leistungsschaltenden Element (z.B. Schütz, Relais,
Temperaturregler, Schalter, usw.) ist ein Mindestabstand von 15 cm einzuhalten.
Dieser Mindestabstand ist zwischen den Außenkanten der Komponenten zu messen
und in allen Richtungen um einen OLM einzuhalten. Die Stromversorgungsleitungen
(24 VDC)des OLM dürfen nicht zusammen mit leistungsführenden Leitungen
(Lastkreisen) im selben Kabelkanal verlegt werden.
Die Leitungen +24 VDC und GND sollten miteinander verdrillt werden.
 Normempfehlungen zur räumlichen Anordnung von Geräten und Leitungen mit dem
Ziel, eine möglichst geringe gegenseitige Beeinflussung zu gewährleisten, enthält
EN 50174–2.
 Bei Anwendungen in elektromagnetisch stark gestörter Umgebung und bei Ver-
wendung im Schiffbau ist der Retry-Wert beim PROFIBUS-Master auf 4 zu setzen.
 Umgang mit Busleitungsschirmen
Beachten Sie die folgenden Maßnahmen bei der Schirmung von Leitungen:
- Verwenden Sie durchgängig geschirmte SIMATIC NET PROFIBUS-Leitungen. Die
Schirme dieser Leitungen weisen eine ausreichende Deckungsdichte des Schirmes
auf, um die gesetzlichen Anforderungen an die Störabstrahlung und -einstrahlung zu
erfüllen.
- Legen Sie die Schirme von Busleitungen immer beidseitig auf. Nur durch den
beidseitigen Anschluss der Schirme erreichen Sie die gesetzlichen Anforderungen an
die Störabstrahlung und -einstrahlung Ihrer Anlage (CE-Zeichen).
- Befestigen Sie den Schirm der Busleitung am Steckergehäuse oder an den dafür
vorgesehenen Kabelschellen.
- Bei stationärem Betrieb ist es empfehlenswert, die geschirmte Leitung unter-
brechungsfrei abzuisolieren und auf die Schirm-/Schutzleiterschiene aufzulegen.
Hinweis:
Bei Potentialdifferenzen zwischen den Erdungspunkten kann über den beidseitig
angeschlossenen Schirm ein unzulässig hoher Ausgleichsstrom fließen. Trennen Sie
zur Behebung des Problems auf keinen Fall den Schirm der Busleitung auf!
Folgende Lösung ist zulässig:
Verlegen Sie parallel zur Busleitung eine zusätzliche Potentialausgleichsleitung, die
den Schirmstrom übernimmt.
Ausführung von Schirmanschlüssen
Bild 5-2 Befestigen von geschirmten Leitungen
mit Kabelschellen und Schlauchbindern
(schematische Darstellung)
28
Beachten Sie beim Auflegen von
Leitungsschirmen bitte die folgenden Punkte:
Befestigen Sie die Schirmgeflechte mit

Kabelschellen aus Metall.
Die Schellen müssen den Schirm groß-

flächig umschließen und guten Kontakt
ausüben (siehe Bild 5-2).
Kontaktieren Sie SIMATIC NET PROFIBUS-

Leitungen nur über den Kupfergeflecht-
schirm, nicht über den Aluminiumfolien-
schirm. Der Folienschirm ist zur Erhöhung
der Reißfestigkeit einseitig auf eine Kunst-
stofffolie aufgebracht und damit nichtleitend!
Die Schirme aller Leitungen, die von außen

in einen Schrank führen, müssen am Ein-
trittsort in die Schrankhülle abgefangen und
großflächig mit der Schrankerde kontaktiert
werden.
