Montage und Wartung

5.2 Montieren der Module

5.2 Montieren der Module
Montagearten
Die OLM Module sind entweder auf einer 35 mm Hutschiene nach DIN EN 50022 oder
mittels Montageplatte auf einer ebenen Oberfläche montierbar.
 Wählen Sie den Montageort so, dass die in den technischen Daten angegebenen
klimatischen und mechanischen Grenzwerte eingehalten werden.
 Achten Sie auf genügend Raum zum Anschluss der Bus- und Spannungs-
versorgungs-Leitungen.
 Schließen Sie vor der Montage der Module die LWL-Leitung an. Dies erleichtert die
Montage der LWL-Leitung.
 Montieren Sie die Module nur auf einer niederohmig und niederinduktiv geerdeten
Hutschiene oder Montageplatte. Darüber hinaus sind keine weiteren Erdungsmaß-
nahmen notwendig.
Verriegelungs-
schieber

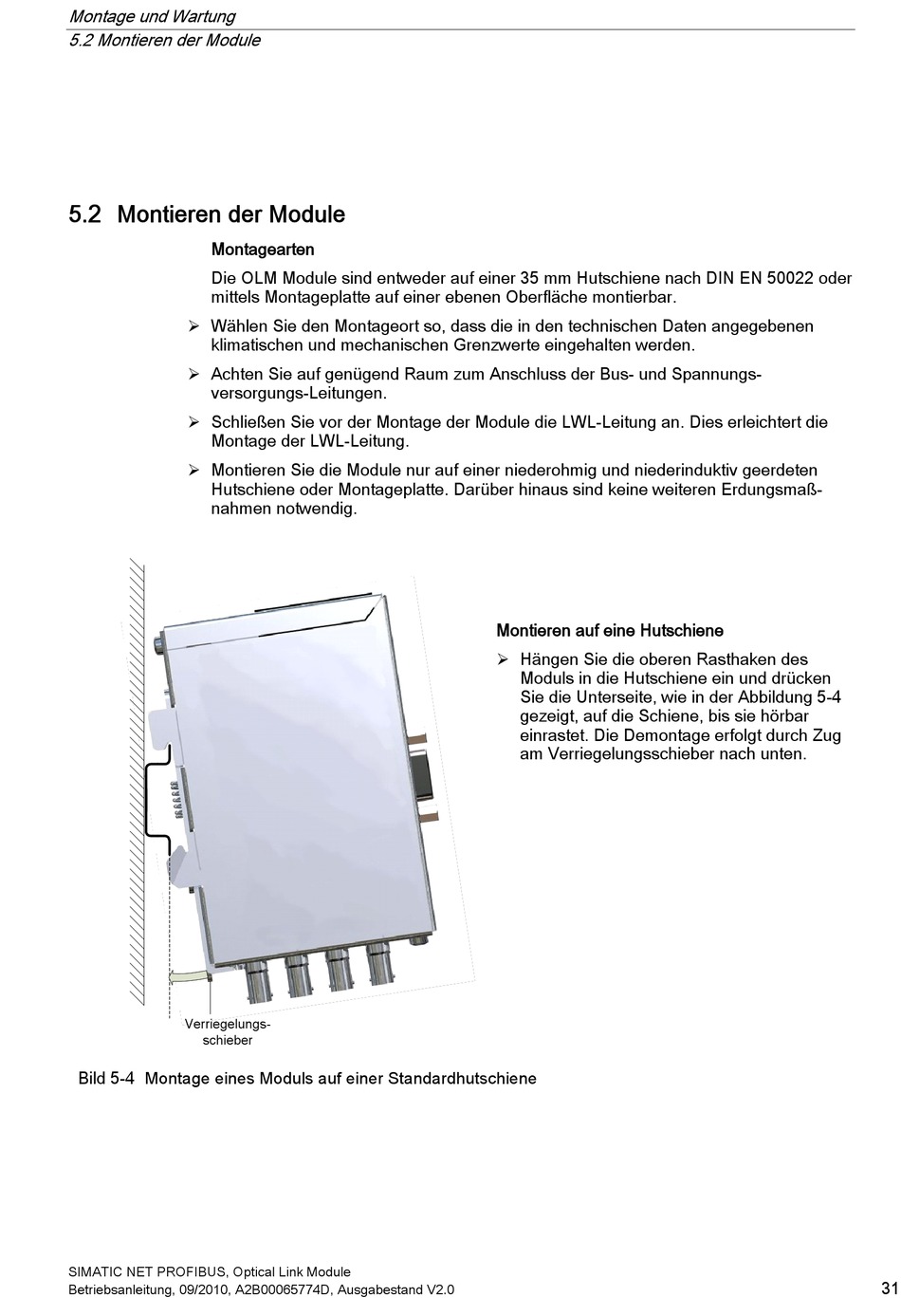

Bild 5-4 Montage eines Moduls auf einer Standardhutschiene
SIMATIC NET PROFIBUS, Optical Link Module
Betriebsanleitung, 09/2010, A2B00065774D, Ausgabestand V2.0
Montieren auf eine Hutschiene
 Hängen Sie die oberen Rasthaken des
Moduls in die Hutschiene ein und drücken
Sie die Unterseite, wie in der Abbildung 5-4
gezeigt, auf die Schiene, bis sie hörbar
einrastet. Die Demontage erfolgt durch Zug
am Verriegelungsschieber nach unten.
