6

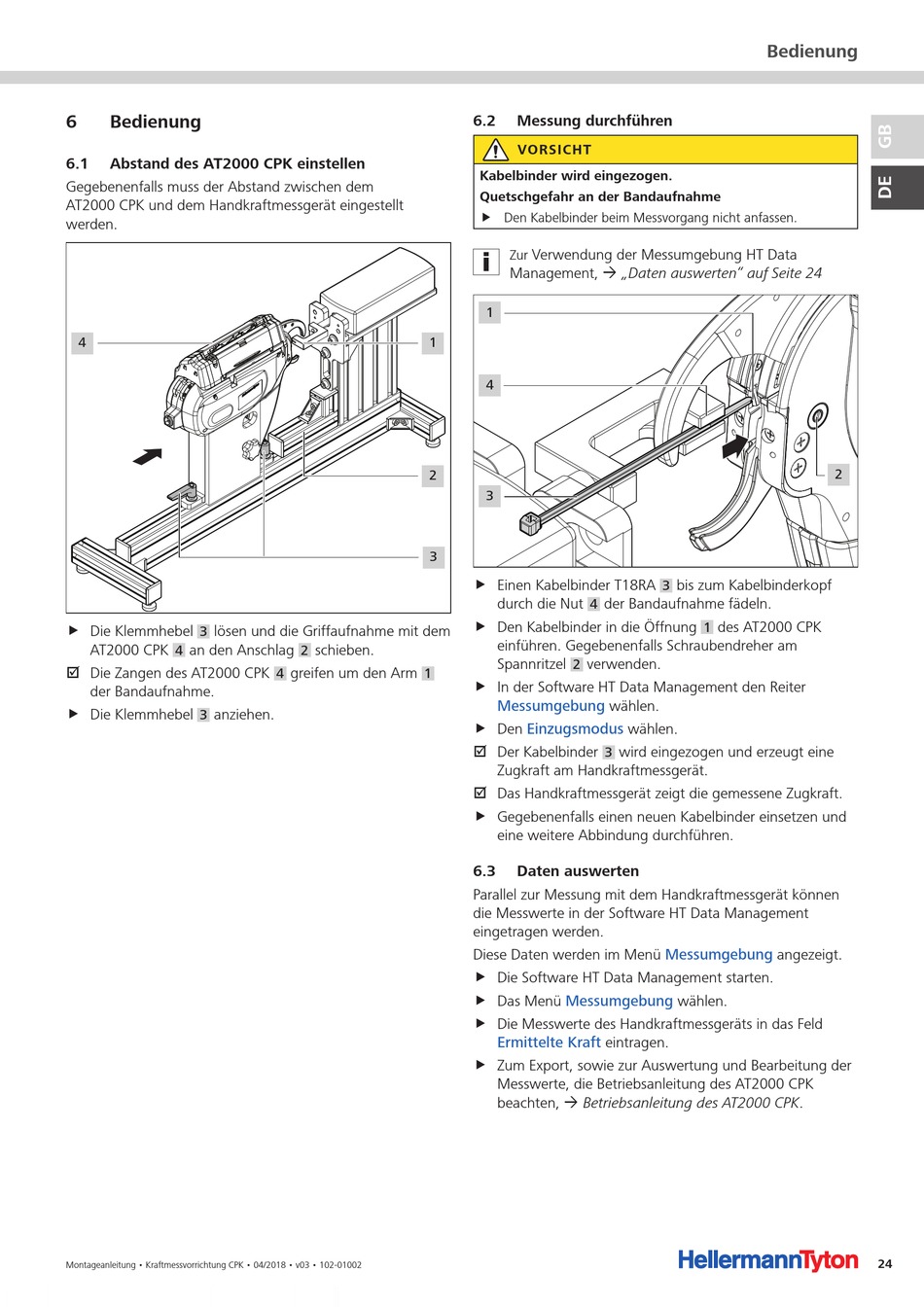

Bedienung

6 1

Abstand des AT2000 CPK einstellen

Gegebenenfalls muss der Abstand zwischen dem
AT2000 CPK und dem Handkraftmessgerät eingestellt
werden.
4
f Die Klemmhebel lösen und die Griffaufnahme mit dem
3
AT2000 CPK an den Anschlag
4
; Die Zangen des AT2000 CPK
der Bandaufnahme.
f Die Klemmhebel
anziehen.
3
Montageanleitung • Kraftmessvorrichtung CPK • 04/2018 • v03 • 102-01002
1
2
3
schieben.
2
greifen um den Arm
4 1
6 2 Messung durchführen
VORSICHT
Kabelbinder wird eingezogen
Quetschgefahr an der Bandaufnahme
f Den Kabelbinder beim Messvorgang nicht anfassen.
Verwendung der Messumgebung HT Data
Zur
Management, à „Daten auswerten" auf Seite 24
1
4
3
f Einen Kabelbinder T18RA
durch die Nut der Bandaufnahme fädeln.
4
f Den Kabelbinder in die Öffnung
einführen. Gegebenenfalls Schraubendreher am
Spannritzel verwenden.
2
f In der Software HT Data Management den Reiter
Messumgebung wählen.
f Den Einzugsmodus wählen.
; Der Kabelbinder wird eingezogen und erzeugt eine
3
Zugkraft am Handkraftmessgerät.
; Das Handkraftmessgerät zeigt die gemessene Zugkraft.
f Gegebenenfalls einen neuen Kabelbinder einsetzen und
eine weitere Abbindung durchführen.
6 3

Daten auswerten

Parallel zur Messung mit dem Handkraftmessgerät können
die Messwerte in der Software HT Data Management
eingetragen werden.
Diese Daten werden im Menü
f Die Software HT Data Management starten.
f Das Menü
Messumgebung
f Die Messwerte des Handkraftmessgeräts in das Feld
Ermittelte Kraft eintragen.
f Zum Export, sowie zur Auswertung und Bearbeitung der
Messwerte, die Betriebsanleitung des AT2000 CPK
beachten, à Betriebsanleitung des AT2000 CPK.
Bedienung
2
bis zum Kabelbinderkopf
3
des AT2000 CPK
1
Messumgebung angezeigt.
wählen.
24
