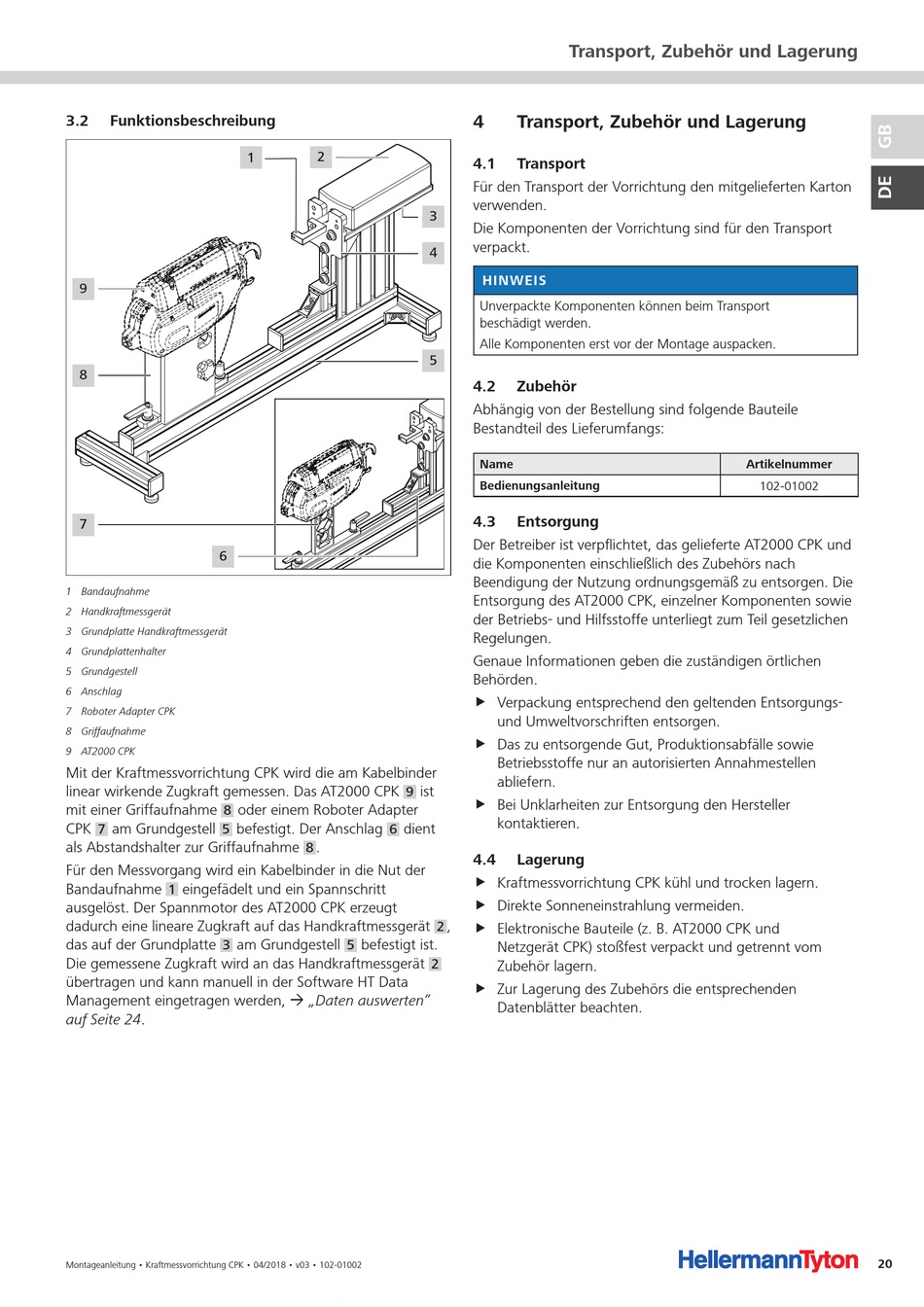

Funktionsbeschreibung

9
8
7
6
1 Bandaufnahme
2 Handkraftmessgerät
3 Grundplatte Handkraftmessgerät
4 Grundplattenhalter
5 Grundgestell
6 Anschlag
7 Roboter Adapter CPK
8 Griffaufnahme
9 AT2000 CPK
Mit der Kraftmessvorrichtung CPK wird die am Kabelbinder
linear wirkende Zugkraft gemessen. Das AT2000 CPK
mit einer Griffaufnahme oder einem Roboter Adapter
8
CPK am Grundgestell befestigt. Der Anschlag
7 5
als Abstandshalter zur Griffaufnahme
Für den Messvorgang wird ein Kabelbinder in die Nut der
Bandaufnahme eingefädelt und ein Spannschritt
1
ausgelöst. Der Spannmotor des AT2000 CPK erzeugt
dadurch eine lineare Zugkraft auf das Handkraftmessgerät
das auf der Grundplatte am Grundgestell
3
Die gemessene Zugkraft wird an das Handkraftmessgerät
übertragen und kann manuell in der Software HT Data
Management eingetragen werden, à „Daten auswerten"
auf Seite 24.
Montageanleitung • Kraftmessvorrichtung CPK • 04/2018 • v03 • 102-01002
2
1
ist
9
dient
6
.
8
befestigt ist.
5
Transport, Zubehör und Lagerung
4 Transport, Zubehör und Lagerung
4 1

Transport

Für den Transport der Vorrichtung den mitgelieferten Karton
verwenden.
3
Die Komponenten der Vorrichtung sind für den Transport
verpackt.
4
HINWEIS
Unverpackte Komponenten können beim Transport
beschädigt werden.
Alle Komponenten erst vor der Montage auspacken.
5
4 2 Zubehör
Abhängig von der Bestellung sind folgende Bauteile
Bestandteil des Lieferumfangs:
Name
Bedienungsanleitung
4 3

Entsorgung

Der Betreiber ist verpflichtet, das gelieferte AT2000 CPK und
die Komponenten einschließlich des Zubehörs nach
Beendigung der Nutzung ordnungsgemäß zu entsorgen. Die
Entsorgung des AT2000 CPK, einzelner Komponenten sowie
der Betriebs- und Hilfsstoffe unterliegt zum Teil gesetzlichen
Regelungen.
Genaue Informationen geben die zuständigen örtlichen
Behörden.
f Verpackung entsprechend den geltenden Entsorgungs-
und Umweltvorschriften entsorgen.
f Das zu entsorgende Gut, Produktionsabfälle sowie
Betriebsstoffe nur an autorisierten Annahmestellen
abliefern.
f Bei Unklarheiten zur Entsorgung den Hersteller
kontaktieren.
4 4

Lagerung

f Kraftmessvorrichtung CPK kühl und trocken lagern.
f Direkte Sonneneinstrahlung vermeiden.
,
2 f Elektronische Bauteile (z. B. AT2000 CPK und
Netzgerät CPK) stoßfest verpackt und getrennt vom
2
Zubehör lagern.
f Zur Lagerung des Zubehörs die entsprechenden
Datenblätter beachten.
Artikelnummer
102-01002
