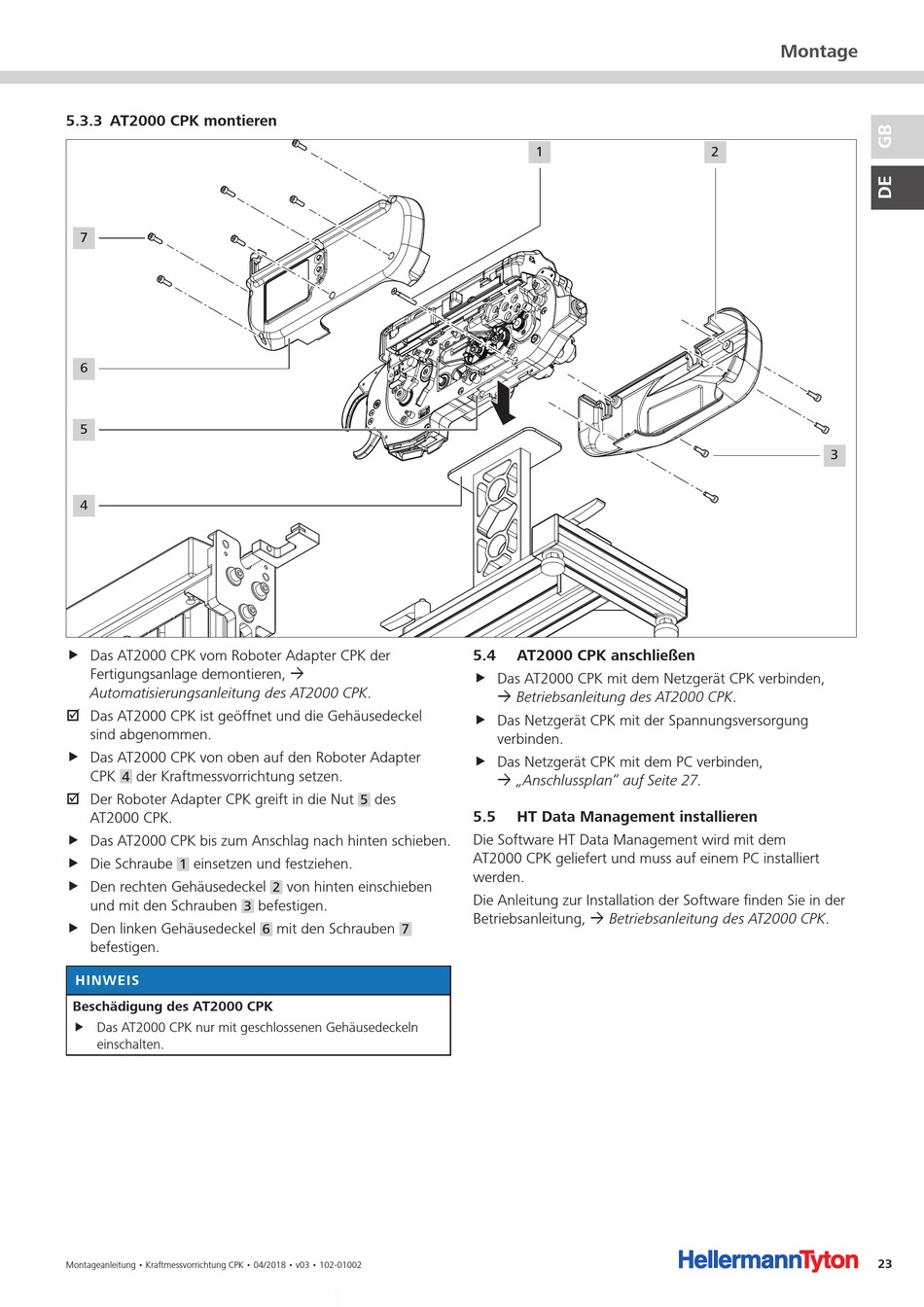

5 3 3 AT2000 CPK montieren

7
6
5
4
f Das AT2000 CPK vom Roboter Adapter CPK der
Fertigungsanlage demontieren, à
Automatisierungsanleitung des AT2000 CPK.
; Das AT2000 CPK ist geöffnet und die Gehäusedeckel
sind abgenommen.
f Das AT2000 CPK von oben auf den Roboter Adapter
CPK der Kraftmessvorrichtung setzen.
4
; Der Roboter Adapter CPK greift in die Nut
AT2000 CPK.
f Das AT2000 CPK bis zum Anschlag nach hinten schieben.
f Die Schraube einsetzen und festziehen.
1
f Den rechten Gehäusedeckel
und mit den Schrauben
f Den linken Gehäusedeckel
befestigen.
HINWEIS
Beschädigung des AT2000 CPK
f Das AT2000 CPK nur mit geschlossenen Gehäusedeckeln
einschalten.
Montageanleitung • Kraftmessvorrichtung CPK • 04/2018 • v03 • 102-01002
des
5
von hinten einschieben
2
befestigen.
3
mit den Schrauben
6 7
1
5 4 AT2000 CPK anschließen
f Das AT2000 CPK mit dem Netzgerät CPK verbinden,
à Betriebsanleitung des AT2000 CPK.
f Das Netzgerät CPK mit der Spannungsversorgung
verbinden.
f Das Netzgerät CPK mit dem PC verbinden,
à „Anschlussplan" auf Seite 27.
5 5 HT Data Management installieren
Die Software HT Data Management wird mit dem
AT2000 CPK geliefert und muss auf einem PC installiert
werden.
Die Anleitung zur Installation der Software finden Sie in der
Betriebsanleitung, à Betriebsanleitung des AT2000 CPK.
