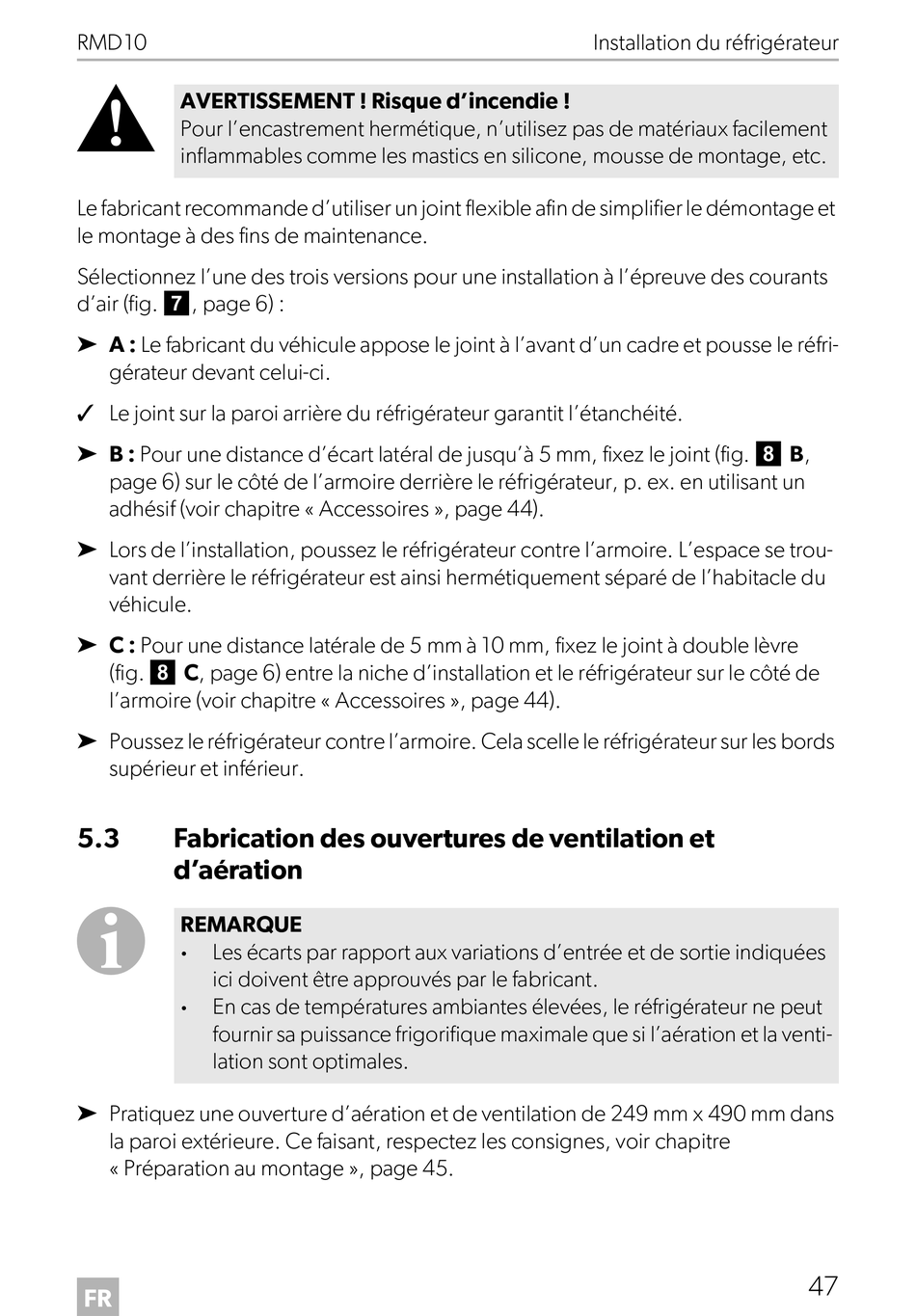

Dometic RMD10 Montageanleitung Seite 47

RMD10
!
AVERTISSEMENT ! Risque d'incendie !
Pour l'encastrement hermétique, n'utilisez pas de matériaux facilement
inflammables comme les mastics en silicone, mousse de montage, etc.
Le fabricant recommande d'utiliser un joint flexible afin de simplifier le démontage et
le montage à des fins de maintenance.
Sélectionnez l'une des trois versions pour une installation à l'épreuve des courants
d'air (fig. 7, page 6) :
➤ A : Le fabricant du véhicule appose le joint à l'avant d'un cadre et pousse le réfri-
gérateur devant celui-ci.
✓ Le joint sur la paroi arrière du réfrigérateur garantit l'étanchéité.
➤ B : Pour une distance d'écart latéral de jusqu'à 5 mm, fixez le joint (fig. 8 B,
page 6) sur le côté de l'armoire derrière le réfrigérateur, p. ex. en utilisant un
adhésif (voir chapitre « Accessoires », page 44).
➤ Lors de l'installation, poussez le réfrigérateur contre l'armoire. L'espace se trou-
vant derrière le réfrigérateur est ainsi hermétiquement séparé de l'habitacle du
véhicule.
➤ C : Pour une distance latérale de 5 mm à 10 mm, fixez le joint à double lèvre
(fig. 8 C, page 6) entre la niche d'installation et le réfrigérateur sur le côté de
l'armoire (voir chapitre « Accessoires », page 44).
➤ Poussez le réfrigérateur contre l'armoire. Cela scelle le réfrigérateur sur les bords
supérieur et inférieur.
5.3 Fabrication des ouvertures de ventilation et
d'aération
I
REMARQUE
•
Les écarts par rapport aux variations d'entrée et de sortie indiquées
ici doivent être approuvés par le fabricant.
•
En cas de températures ambiantes élevées, le réfrigérateur ne peut
fournir sa puissance frigorifique maximale que si l'aération et la venti-
lation sont optimales.
➤ Pratiquez une ouverture d'aération et de ventilation de 249 mm x 490 mm dans
la paroi extérieure. Ce faisant, respectez les consignes, voir chapitre
« Préparation au montage », page 45.
FR
Installation du réfrigérateur
47
