  • Seite 1 REFRIGERATION 10 SERIES RMD10 Absorber refrigerator Installation Manual....11 Absorber-Kühlschrank Montageanleitung....26 Réfrigérateur à...

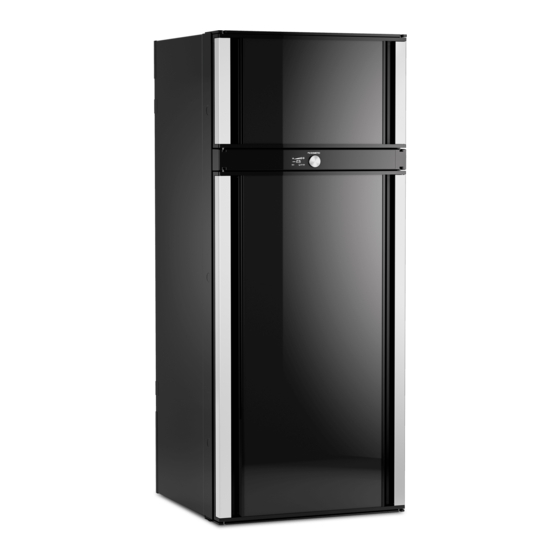

  • Seite 3 RMD10 RMD 10.5 X (T) RMD 10.5 (T)
  • Seite 4 RMD10 15 – 25 >25 >25...
  • Seite 5 RMD10 15 – 25 ≥ 300...
  • Seite 6 RMD10 < 5 mm 5 mm - 10 mm...
  • Seite 7 RMD10...
  • Seite 8 RMD10...
  • Seite 9 RMD10...
  • Seite 10 RMD10 N PE...

  • Seite 26: Erklärung Der Symbole

    Erklärung der Symbole RMD10 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. HINWEIS Hinweise zur Bedienung finden Sie in der Bedienungsanleitung.

  • Seite 27: Sicherheitshinweise

    RMD10 Sicherheitshinweise Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! •...
  • Seite 28 Sicherheitshinweise RMD10 VORSICHT! • Quetschgefahr! Fassen Sie nicht in das Scharnier. • Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. ACHTUNG! • Halten Sie den Kühlschrank beim Transport nur am Kühlschrankkorpus fest. Halten Sie den Kühlschrank niemals am Absorberaggregat, den Kühlrippen, den Gasleitungen, der Tür oder der Bedienblende fest.

  • Seite 29: Zubehör

    RMD10 Zubehör Zubehör HINWEIS Eine Serviceanleitung ist unter dometic.com/manuals verfügbar mit Informationen zu: – Türdekor wechseln – Dichtung wechseln – Tür demontieren – Innenbeleuchtung wechseln – Battery Pack nachrüsten – Reed-Kontakt wechseln – Etagere tauschen Bezeichnung Flexibles Gaswellrohr Dichtung für zugdichten Einbau für Spalten von 1 – 5 mm (Abb. 8 B, Seite 6) Dichtung für zugdichten Einbau für Spalten von 5 –...

  • Seite 30: Kühlschrank Einbauen

    Der Kühlschrank darf in Wohnmobilen nicht ohne Freigabe des Herstellers im Heck mit Tür in Fahrtrichtung zeigend montiert werden. • Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. Beachten Sie bei der Montage des Kühlschranks folgende Hinweise: •...

  • Seite 31: Kühlschrank Zugdicht Einbauen

    RMD10 Kühlschrank einbauen • Der Abstand zwischen Kühlschrank und Rückwand muss mindestens 15 mm aber maximal 25 mm betragen. • Ein Abstand von über 25 mm zwischen Kühlschrank und Rückwand führt zu Leistungseinbußen und erhöhtem Energieverbrauch des Kühlschranks. Verkleinern Sie den Hohlraum hinter dem Kühlschrank entsprechend, um eine ausreichende Be- und Entlüftung herzustellen (Abb.

  • Seite 32: Be- Und Entlüftungsöffnungen Herstellen

    Kühlschrank einbauen RMD10 WARNUNG! Brandgefahr! Verwenden Sie zum zugdichten Einbau keine leicht entflammbaren Materialien wie Silikon-Dichtungsmassen, Montageschaum oder Ähnliches. Der Hersteller empfiehlt, eine flexible Dichtung zu verwenden, um den Aus- und Einbau zu Wartungszwecken zu vereinfachen. Wählen Sie eine der drei Varianten für den zugdichten Einbau (Abb. 7, Seite 6): ➤...

  • Seite 33: Lüftungsgitter Montieren

    Maß der Anleitung des Dachentlüfters. Beachten Sie dabei die Hinweise im Kapitel „Einbau vorbereiten“ auf Seite 30. Lüftungsgitter montieren HINWEIS Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. Pos. in Bezeichnung Abb. 0, Seite 7 Schieber Lüftungsgitter...

  • Seite 34: Kondenswasserablauf Montieren

    Kühlschrank einbauen RMD10 Kondenswasserablauf montieren HINWEIS • Durch häufiges Türöffnen, falsch oder zu heiß gelagerte Lebens- mittel kann sich Kondenswasser innerhalb des Kühlschranks bilden. • Kondenswasser muss mit stetem Gefälle abgeführt werden. Montieren Sie den Kondenswasserablauf wie folgt: Variante 1: ➤...

  • Seite 35: Kühlschrank Anschließen

    RMD10 Kühlschrank anschließen Kühlschrank befestigen VORSICHT! Schrauben Sie immer durch die dafür vorgesehenen Buchsen, da ansonsten eingeschäumte Bauteile wie Leitungen beschädigt wer- den können. HINWEIS Befestigen Sie die Seitenwände oder die angebrachten Leisten so, dass die Schrauben auch bei erhöhter Beanspruchung (während der Fahrt) fest sitzen.
  • Seite 36 Kühlschrank anschließen RMD10 HINWEIS Beachten Sie den zulässigen Gas-Anschlussdruck (Kapitel „Technische Daten“ auf Seite 40) Der Kühlschrank muss durch eine Absperreinrichtung in der Gasleitung separat absperrbar sein. Die Absperreinrichtung muss leicht zugänglich sein. ➤ Verbinden Sie den Kühlschrank fest und spannungsfrei mit der Gasversorgung (Abb.

  • Seite 37: An Gleichstrom Und Wechselstrom Anschließen

    RMD10 Kühlschrank anschließen An Gleichstrom und Wechselstrom anschließen ACHTUNG! • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden Vorschriften und Normen ausgeführt werden. • Im Caravan dürfen die jeweiligen Minus- und Plusleitungen der Gleichstrom-Anschlüsse für Heizelement und Beleuchtung nicht miteinander verbunden werden.
  • Seite 38 Kühlschrank anschließen RMD10 Pos. in Abb. j, Bezeichnung Stecker Seite 10 Rahmenheizung Interface RS232 (optional) CI-Bus Erdung (nicht verwendet) CI-Bus Data: Pin 5: grün (+) Licht, inkl. Reed-Kontakt S+ (optional) Anschlusskabel Elektronik: Pin 1: blau (+) Pin 4: schwarz (–) Pin 2: weiß...
  • Seite 39 RMD10 Kühlschrank anschließen Wechselstrom: ➤ Schließen Sie den Kühlschrank mit dem Gerätestecker an eine Wechselstrom- steckdose an. Gleichstrom: Beachten Sie folgende Leitungsquerschnitte: – < 6 m (im Innenraum): mindestens 6 mm – > 6 m (im Innenraum): mindestens 10 mm –...

  • Seite 40: Technische Daten

    12 x AA 1,5 V Abb. 1, Seite 3 Abmessungen H x B x T: Gewicht: 40 kg 41,5 kg Prüfung/Zertifikat: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite).
