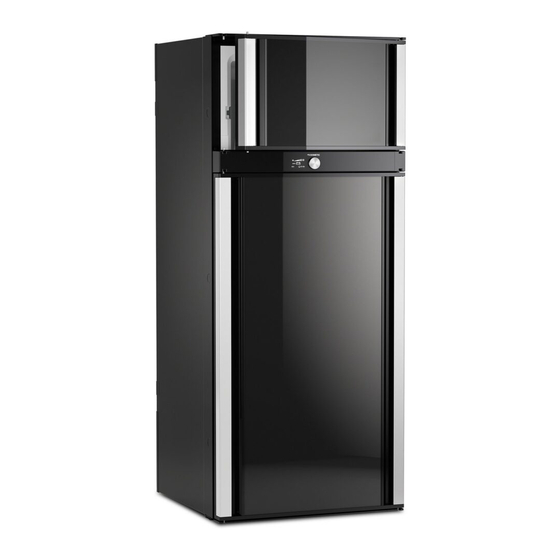

Dometic RMD10 Serie Montageanleitung
Absorber-kühlschrank
Vorschau ausblenden
Andere Handbücher für RMD10 Serie:
- Bedienungsanleitung (152 Seiten) ,
- Montageanleitung (72 Seiten) ,
- Bedienungsanleitung (120 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
REFRIGERATION
RMD10.5
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 12
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .26
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . . 41
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . .57
10-SERIES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RMD10 Serie
Inhaltszusammenfassung für Dometic RMD10 Serie
- Seite 1 REFRIGERATION 10-SERIES RMD10.5 Absorber refrigerator Installation Manual....12 Absorber-Kühlschrank Montageanleitung....26 Réfrigérateur à...
- Seite 2 © 2020 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB.
- Seite 3 RMD10 d 90° RMD 10.5X(T)(S) RMD 10.5(S)(T) 523 mm 605 mm 523 mm 550 mm 20.59 in. 23.82 in. 20.59 in. 21.65 in.
- Seite 4 RMD10...
- Seite 5 RMD10 15 – 25 mm > 25 mm 0.59 in. – 0.98 in. > 25 mm > 0.98 in. > 0.98 in. 15 – 25 mm 0.59 in. – 0.98 in.
- Seite 6 RMD10 ≥ 300 mm ≥ 11.81 in.
- Seite 7 RMD10 < 5 mm 5 mm - 10 mm...
- Seite 8 RMD10 t 40 mm...
- Seite 9 RMD10...
- Seite 10 RMD10 Negro Marrón Azul Rojo Rose Lila Blanco Preto Castanho Azul Vermelho Cor de rosa Violeta Branco Nero Marrone Rosso Rosa Violetto Bianco Fekete Barna Kék Piros Rózsaszín Ibolya Fehér Μαύρος Καφέ Μπλε Κόκκινος ροζ βιολέτα Άσπρος...
- Seite 11 RMD10 23 24 25 B A D L PE...
-
Seite 26: Erklärung Der Symbole
Erklärung der Symbole RMD10 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. HINWEIS Hinweise zur Bedienung finden Sie in der Bedienungsanleitung. Inhaltsverzeichnis Erklärung der Symbole . -
Seite 27: Sicherheitshinweise
RMD10 Sicherheitshinweise Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen. - Seite 28 Sicherheitshinweise RMD10 Erstickungsgefahr • Demontieren Sie alle Gerätetüren bei Entsorgung des Altgerätes und belassen Sie die Ablagen im Gerät, um ein versehentliches Einschlie- ßen und Ersticken zu verhindern. VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen. Stromschlag •...
-
Seite 29: Zubehör
Das Gerät eignet sich für den Einbau in: • Wohnwagen • Wohnmobile Einbau vorbereiten ACHTUNG! • Der Kühlschrank darf nicht mit Tür in Fahrtrichtung zeigend im Heck eines Wohnmobils montiert werden. • Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. - Seite 30 Kühlschrank einbauen RMD10 Beachten Sie bei der Montage des Kühlschranks folgende Hinweise: • Damit das Kältemittel ordnungsgemäß zirkulieren kann, darf der Kühlschrank einen Neigungswinkel von 3° nicht überschreiten. Stellen Sie hierzu das Fahrzeug waagerecht ab. • Der Kühlschrank muss so eingebaut werden, dass er –...
-
Seite 31: Kühlschrank Zugdicht Einbauen
RMD10 Kühlschrank einbauen • Der Kühlschrank darf nicht seitlich zu den Be- und Entlüftungsöffnungen eingebaut werden, da dies zu Leistungseinbußen und erhöhtem Energieverbrauch des Kühlschranks führt. • Die Belüftungs- und Entlüftungsöffnung dürfen im Betrieb nicht durch Fahrzeug- teile abgedeckt werden (z. B. geöffnete Tür oder durch den Anbau von Zubehör wie Fahrradträger). -
Seite 32: Be- Und Entlüftungsöffnungen Herstellen
Kühlschrank einbauen RMD10 Seitlicher Spaltabstand von bis zu 5 mm zwischen Kühlschrank und Möbel (B) ➤ Kleben Sie die Dichtung (siehe Kapitel „Zubehör“ auf Seite 29) seitlich auf das Möbel (4). ➤ Schieben Sie den Kühlschrank gegen die Dichtung am Möbel. ✓... -
Seite 33: Lüftungsgitter Montieren
Maß der Anleitung des Dachentlüfters. Beachten Sie dabei die Hinweise im Kapitel „Einbau vorbereiten“ auf Seite 29. Lüftungsgitter montieren HINWEIS Verwenden Sie ausschließlich original Dometic Lüftungsgitter, um einen sicheren Betrieb zu gewährleisten. Pos. in Bezeichnung Abb. 9, Seite 8 Schieber Lüftungsgitter... -
Seite 34: Dachentlüfter Montieren
Kühlschrank einbauen RMD10 Variante 2 ➤ Bringen Sie den Kondenswasserschlauch direkt am Lüftungsgitter an der dafür vorgesehenen Fixierung an (Abb. 9 4, Seite 8). Dachentlüfter montieren Pos. in Bezeichnung Abb. c, Seite 9 Haube Einbaurahmen ➤ Dichten Sie den Einbaurahmen wasserdicht ab (Abb. d, Seite 9). ➤... -
Seite 35: Kühlschrank Anschließen
Verwenden Sie nur festeingestellte Druckregler, die den nationalen Vorschriften entsprechen. HINWEIS Optional können Sie das flexible Gasanschlußrohr von Dometic verwenden, damit die Installation spannungsfrei bleibt. Der Kühlschrank muss durch eine Absperreinrichtung in der Gasleitung separat absperrbar sein. Die Absperreinrichtung muss leicht zugänglich sein. -
Seite 36: An Gleichstrom Und Wechselstrom Anschließen
Kühlschrank anschließen RMD10 ➤ Verbinden Sie den Kühlschrank fest und spannungsfrei mit der Gasversorgung (Abb. h, Seite 10): Beachten Sie folgende Angaben: Pos. in Bezeichnung Abb. h, Seite 10 Schraube M4 (Torx TX20), Anzugsdrehmoment: 2 Nm Kühlschrank-Gasverbindung: M14 x 1,5 (d = 8 mm/ISO8434 (DIN2353)) Gasleitung mit Schneidringverbindung (SW 17), Anzugsdrehmoment: 25 Nm ➤... - Seite 37 RMD10 Kühlschrank anschließen HINWEIS • Der Gerätestecker darf nicht direkt hinter dem Lüftungsgitter plat- ziert sein, um die Luftzirkulation nicht zu beeinträchtigen und den Gerätestecker vor Spritzwasser zu schützen. • Der Gerätestecker des Wechselstrom-Anschlusskabels darf nicht abgeschnitten werden. • Die Anschlusskabel müssen so verlegt sein, dass sie nicht mit heißen Teilen des Aggregats/Brenners oder mit scharfen Kanten in Berührung kommen.
- Seite 38 Kühlschrank anschließen RMD10 Pos. in Bezeichnung Abb. i, Seite 11 Kühlventilator 2 (falls Optionsmodul verfügbar ist) Kühlventilator 1 (falls Optionsmodul verfügbar ist) Optionsmodul Gleichstrom-Versorgung für Ofen (falls Optionsmodul verfügbar ist) Gleichstrom-Versorgungskabel für Optionsmodul CI-Bus Data Anschluss Gleichstrom-Anschluss Gleichstrom-Stecker (Vorderansicht) • AMP/Tyco: 180906 •...
- Seite 39 RMD10 Kühlschrank anschließen Beachten Sie folgende Leitungsquerschnitte: • < 6 m (im Innenraum): mindestens 6 mm • > 6 m (im Innenraum): mindestens 10 mm • Verbindungen Elektronik und Heizelement: 0,75 mm • Verbindungen D+ und S+: 0,75 mm • Über Deichsel geführte Kabel (nur Wohnwagen): 2,5 mm ➤...
-
Seite 40: Technische Daten
1245 x 523 x 550 mm 605 mm 605 mm 550 mm Gewicht: 40 kg 41,5 kg 40,5 kg 39 kg Prüfung/Zertifikat: Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe Rückseite). - Seite 72 YOUR LOCAL YOUR LOCAL YOUR LOCAL DEALER SUPPORT SALES OFFICE dometic.com/dealer dometic.com/contact dometic DOMETIC GROUP AB...
