5.5. Heizung (Option)
Die Prüfung von Heizungsanlagen nach DIN 18380
ist als Prüfprogramm im ecom-DP3 hinterlegt. Ge-
hen Sie wie folgt vor:
1. Blättern Sie mit den Cursortasten <hoch/runter>
bis zum Menüpunkt „Heizung". Aktivieren Sie den
Menüpunkt durch die <Enter>-Taste.
2. Kontrollieren Sie ggf. die Werte für Anpassungs-
zeit, Messzeit und Prüfdruck (<F1>-Taste; zurück mit
der <ESC>-Taste).
3. Schließen Sie den externen Drucksensor an die
Heizungsanlage an.
4. Schließen Sie den externen Drucksensor wie in
Kapitel 3 beschrieben an.
5. Betätigen Sie zum Start des Prüfprogramms die
<Enter>-Taste und bauen Sie den vorgegebenen
Druck auf.
6. Anpassungszeit abwarten (bleibt der Druck wäh-
rend der Anpassungszeit im Bereich „Prüfdruck +/-
10%" wird die Messzeit gestartet). Bei Bedarf kann
die Anpassungszeit mit <F1> vorzeitig beendet wer-
den.
7. Nach Ablauf der Messzeit erscheint das Ergebnis
im Display, das durch Betätigen der <Print>-Taste
ausgedruckt werden kann.
8. Wird der Menüpunkt „Heizung" nochmals aus-
gewählt, kann das Ergebnis (solange das ecom-DP3
eingeschaltet bleibt) mit <F4> (Neue Messung star-
ten? = NEIN) aufgerufen oder eine neue Messung
mit der Taste <F1> (Neue Messung starten? = JA)
gestartet werden.
Seite 26

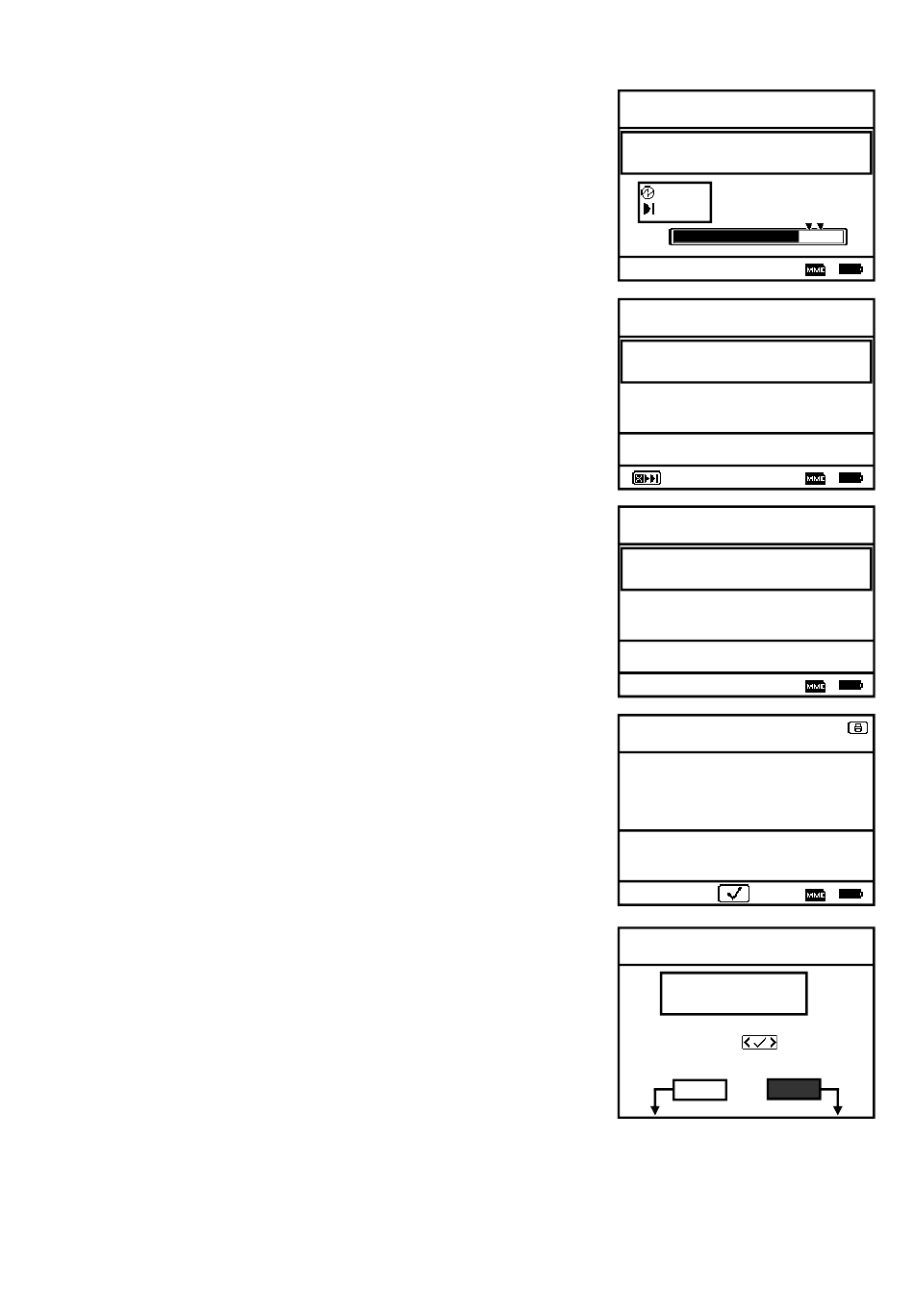

Heizung
Sollwert
3.00bar
Druck aufgebauen!
10min
2.23
120min
Heizung
Anpassungszeit
Restzeit:
9:58min
3.05
Start
Differenz
Druck
3.13bar
-0.08bar
Temp.
22.6°C
Heizung
Messung läuft
Restzeit:
1:59std
3.05
Start
Differenz
Druck
3.05bar
Temp.
22.6°C
Heizung
Messzeit
2.00std
Startdruck
3.05bar
Enddruck
3.05bar
Differenz
Starttemp.
Endtemp.
Differenz
Weiter mit:
Heizung
Neue Messung
starten?
Auswählen:
NEIN
JA
ecom-DP3
bar
bar
0.3°C
bar
0.00bar
0.0°C
0.0bar
22.6°C
22.6°C
0.0°C
