1.5 Analogausgänge (Option)
Das Gerät kann mit 8 Analogausgängen (4 mA − 20 mA) ausgerüstet
werden. Die Kanäle 1 bis 4 sind an Buchse 1 (untere Buchse) verfügbar
(siehe Anschlussbelegung Buchse 1). Die Kanäle 5 bis 8 sind an Buchse
2 (obere Buchse) verfügbar (siehe Anschlussbelegung Buchse 2).

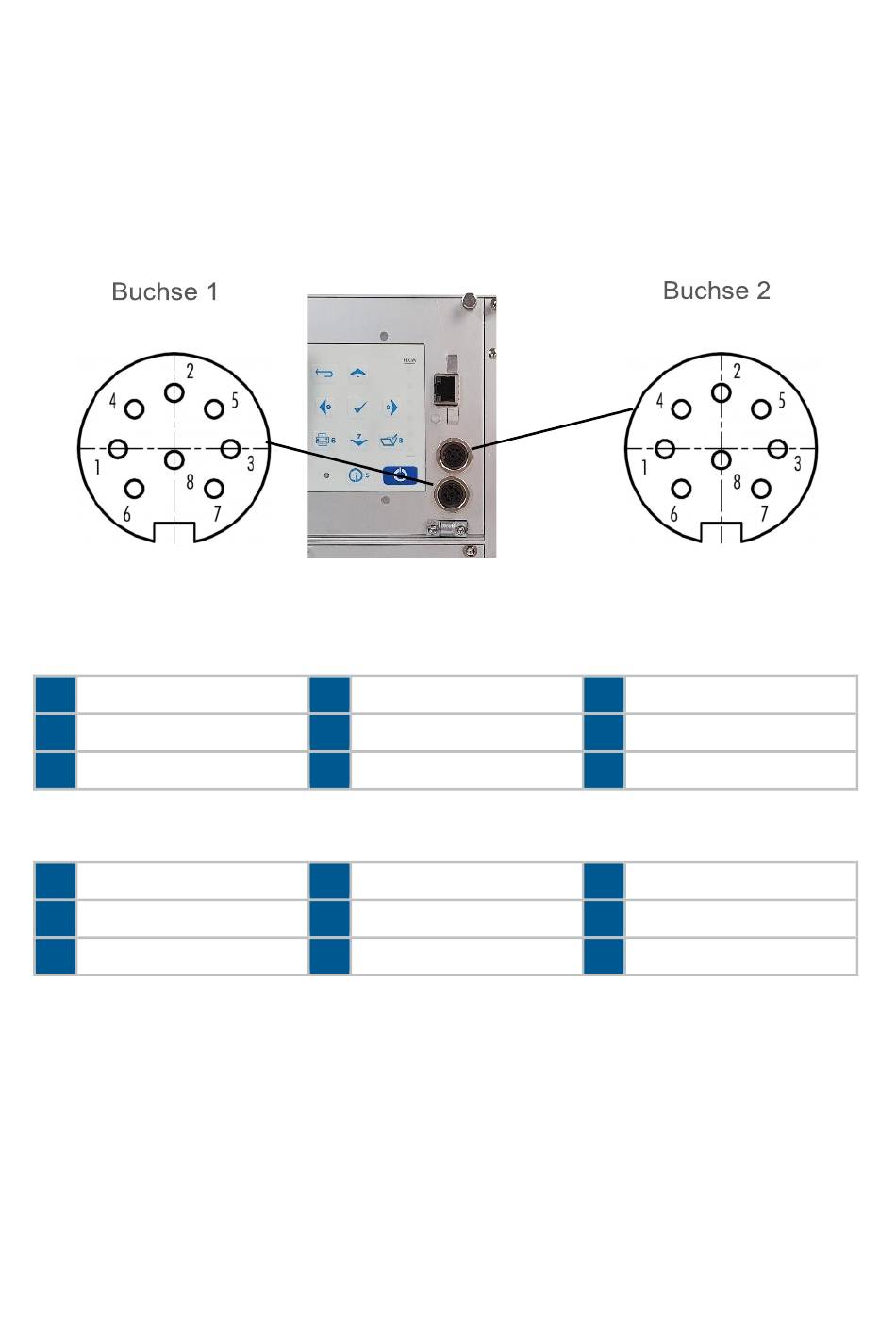

Anschlussbelegung Buchse 1
1
GND Kanal 4
2
Signal Kanal 4
3
GND Kanal 3
Anschlussbelegung Buchse 2
1
GND Kanal 8
2
Signal Kanal 8
3
GND Kanal 7
Jedem Kanal kann eine Mess- oder Berechnungsgröße mit freier
Skalierung zugewiesen werden (siehe Kapitel „Konfigurieren der
Analogausgänge").
16
4
Signal Kanal 3
5
GND Kanal 2
6
Signal Kanal 2
4
Signal Kanal 7
5
GND Kanal 6
6
Signal Kanal 6
7
GND Kanal 1
8
Signal Kanal 1
7
GND Kanal 5
8
Signal Kanal 5
ecom-ST 1.0
