neue Messung mit der Taste <F1> (Neue Messung
starten? = JA) gestartet werden.
5.4.1.2. Druckprüfung
Die Druckprüfung nach DIN EN 806-4 an Trinkwas-
seranlagen ist als Prüfprogramm im ecom-DP3 hin-
terlegt. Gehen Sie wie folgt vor:
1. Blättern Sie mit den Cursortasten <hoch/runter>
im Menü „Trinkwasser / Trinkwasseranlagen
nass" bis zum Menüpunkt „Druckprüfung". Aktivie-
ren Sie den Menüpunkt durch die <Enter>-Taste.
2. Kontrollieren Sie ggf. die Werte für Anpassungs-
zeit, Messzeit und Prüfdruck (<F1>-Taste; zurück mit
der <ESC>-Taste).
3. Schließen Sie den externen Drucksensor an die
Trinkwasseranlage an.
4. Schließen Sie den externen Drucksensor wie in
Kapitel 3 beschrieben an.
5. Betätigen Sie zum Start des Prüfprogramms die
<Enter>-Taste und bauen Sie den vorgegebenen
Druck auf.
6. Anpassungszeit abwarten (bleibt der Druck wäh-
rend der Anpassungszeit im Bereich „Prüfdruck +/-
10%" wird die Messzeit gestartet). Bei Bedarf kann
die Anpassungszeit mit <F1> vorzeitig beendet wer-
den.
7. Nach Ablauf der Messzeit erscheint das Ergebnis
im Display, das durch Betätigen der <Print>-Taste
ausgedruckt werden kann.
8. Wird der Menüpunkt „Druckprüfung" nochmals
ausgewählt, kann das Ergebnis (solange das ecom-
DP3 eingeschaltet bleibt) mit <F4> (Neue Messung
starten? = NEIN) aufgerufen oder eine neue Mes-
sung mit der Taste <F1> (Neue Messung starten? =
JA) gestartet werden.

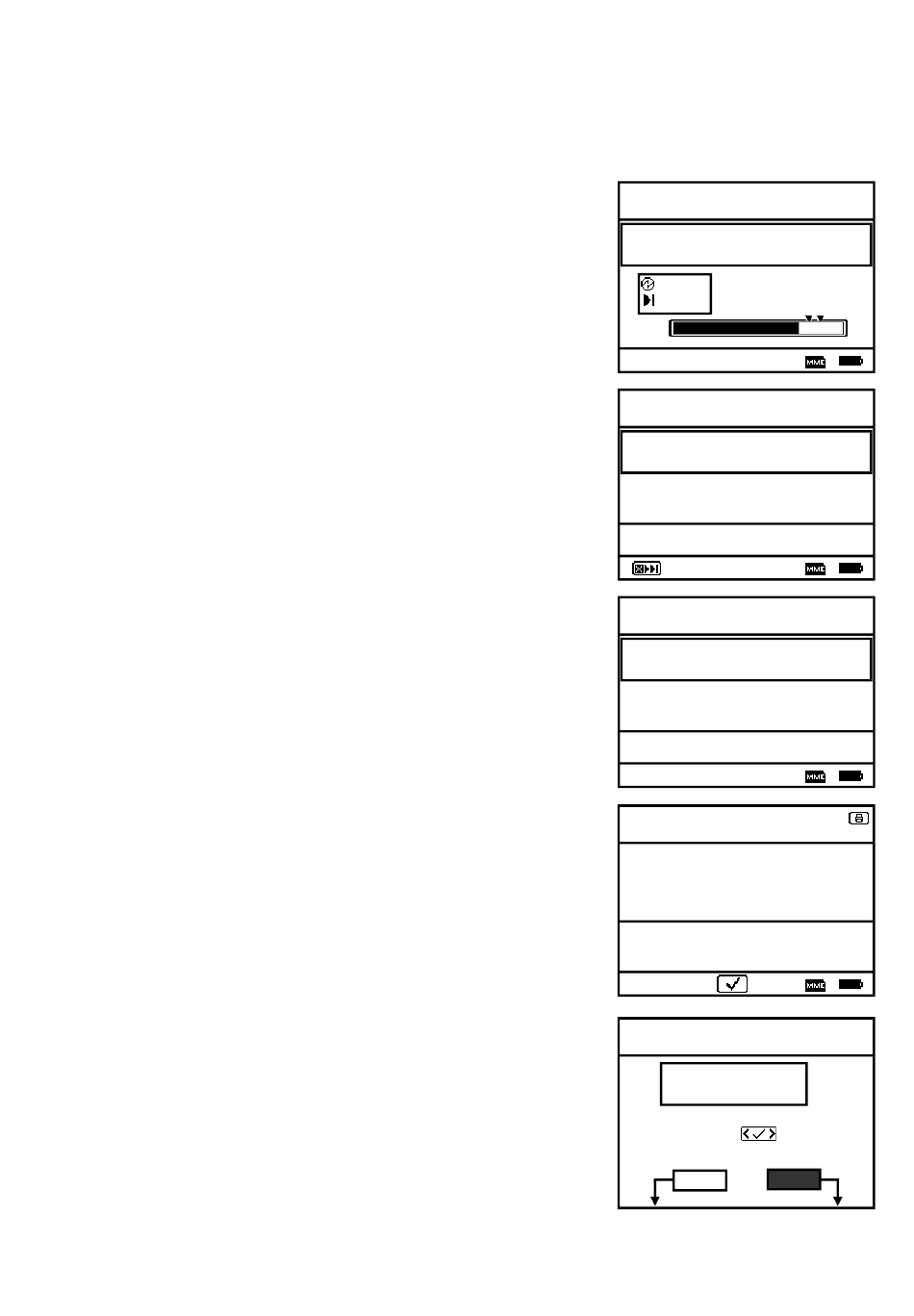

Seite 22
Trinkwasseranlage
Druckprüfung nass
Sollwert
11.00bar
Druck aufgebauen!
10min
10.23
30min
Trinkwasseranlage
Druckprüfung nass
Anpassungszeit
Restzeit:
9:58min
11.05
Start
Differenz
Druck
11.13bar
-0.08bar
Temp.
22.6°C
Trinkwasseranlage
Druckprüfung nass
Messung läuft
Restzeit:
29:25min
11.05
Start
Differenz
Druck
11.05bar
Temp.
22.6°C
Trinkwasseranlage
Druckprüfung nass
Messzeit
30:00min
Startdruck
11.05bar
Enddruck
11.05bar
Differenz
Starttemp.
Endtemp.
Differenz
Weiter mit:
Trinkwasseranlage
Druckprüfung nass
Neue Messung
starten?
Auswählen:
NEIN
JA
ecom-DP3
bar
bar
0.3°C
bar
0.00bar
0.0°C
0.0bar
22.6°C
22.6°C
0.0°C
