5.4.2.2. Belastungsprüfung
Die Belastungsprüfung nach DIN EN 806-4 an
Trinkwasseranlagen ist als Prüfprogramm im ecom-
DP3 hinterlegt. Gehen Sie wie folgt vor:
1. Blättern Sie mit den Cursortasten <hoch/runter>
im Menü „Trinkwasser / Trinkwasseranlagen tro-
cken" bis zum Menüpunkt „Belastungsprüfung".
Aktivieren Sie den Menüpunkt durch die <Enter>-
Taste.
2. Kontrollieren Sie ggf. die Werte für Anpassungs-
zeit, Messzeit und Prüfdruck (<F1>-Taste; zurück mit
der <ESC>-Taste).
3. Schließen Sie den externen Drucksensor an die
Trinkwasseranlage an.
4. Schließen Sie den externen Drucksensor wie in
Kapitel 3 beschrieben an.
5. Betätigen Sie zum Start des Prüfprogramms die
<Enter>-Taste und bauen Sie den vorgegebenen
Druck auf.
6. Anpassungszeit abwarten (bleibt der Druck wäh-
rend der Anpassungszeit im Bereich „Prüfdruck +/-
10%" wird die Messzeit gestartet). Bei Bedarf kann
die Anpassungszeit mit <F1> vorzeitig beendet wer-
den.
7. Nach Ablauf der Messzeit erscheint das Ergebnis
im Display, das durch Betätigen der <Print>-Taste
ausgedruckt werden kann.
8. Wird der Menüpunkt „Belastungsprüfung"
nochmals ausgewählt, kann das Ergebnis (solange
das ecom-DP3 eingeschaltet bleibt) mit <F4> (Neue
Messung starten? = NEIN) aufgerufen oder eine
neue Messung mit der Taste <F1> (Neue Messung
starten? = JA) gestartet werden.

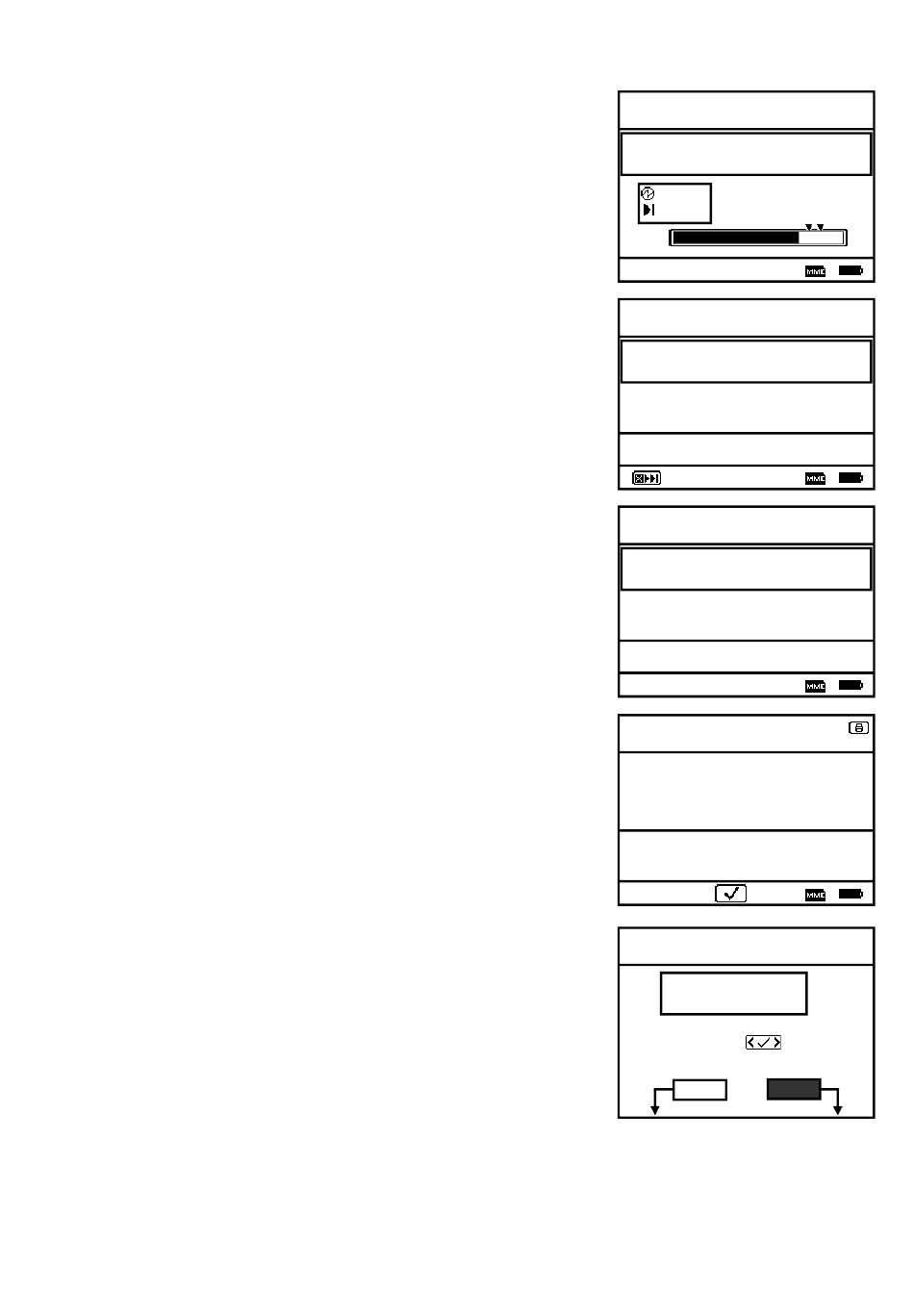

ecom-DP3
Trinkwasseranlage
Belastungsprüfung trocken
Sollwert 3.00bar
Druck aufgebauen!
10min
2.23
10min
Trinkwasseranlage
Belastungsprüfung trocken
Anpassungszeit
Restzeit: 9:58min
3.05
Start Differenz
Druck 3.13bar -0.08bar
Temp. 22.6°C
Trinkwasseranlage
Belastungsprüfung trocken
Messung läuft
Restzeit: 9:25min
3.05
Start Differenz
Druck 3.05bar
Temp. 22.6°C
Trinkwasseranlage
Belastungsprüfung trocken
Messzeit 10:00min
Startdruck 3.05bar
Enddruck 3.05bar
Differenz
Starttemp.
Endtemp.
Differenz
Weiter mit:
Trinkwasseranlage
Belastungsprüfung trocken
Neue Messung
starten?
Auswählen:
NEIN
JA
Seite 25
