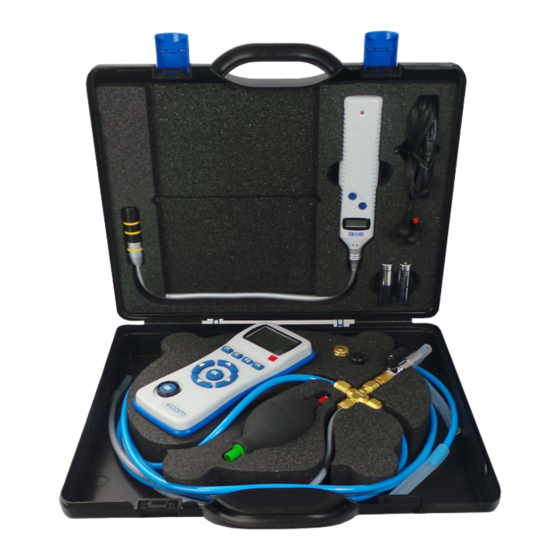

Inhaltszusammenfassung für Ecom DP
- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
8.2. Druck Auto -> 0 bei Start 8.3. Druckereinstellung (ecom-P) 8.4. Akkuladung 8.5. Anzeigedämpfung 8.6. Druckeinheit 8.7. Auto AUS 8.8 Kontrast 8.9 Licht 9. Fühler Setup 10. Serviceinfo ansehen 11. Datenlogger-Programm „ecom-DP Logger“ 12. Technische Daten ecom-DP 13. Wartungshinweis Seite 2 ecom-DP... - Seite 3 Inhalt Seite ecom-LSG 1. Anwendung 2. Geräteaufbau 3. Stromversorgung 4. Batterietausch 5. Inbetriebnahme 6. Lecksuche 7. Nullpunkt 8. Einstellungen 9. Ausschalten 10. Funktionskontrolle 11. Technische Daten 12. Wartungshinweis ecom-DP Seite 3...
-
Seite 4: Anwendung
1. Anwendung Mit dem ecom-DP können auf einfache Art und Weise Gasdruckmessungen und Dichtheitsprüfungen an Gasarmaturen und -leitungen vorgenommen werden. Beachten Sie bei Arbeiten an Gasanlagen die geltenden Sicherheitsvorschriften! Seite 4 ecom-DP... -
Seite 5: Aufbau Ecom-Dp
2. Aufbau ecom-DP Druckanschluss P1+ Pmax = 999,9 mbar IR-Schnittstelle (für Infrarot-Drucker) Anschluss P1- Anschluss Temperatursensor Rückseite Grafik- Display Batteriefach Haftmagnete Funktionstasten Anschluss (aktuelle Funktion Ladegerät wird im Display angezeigt) Cursortasten Bestätigungstaste Ein/Aus-Taste ecom-DP Seite 5... -
Seite 6: Anschluss Der Komponenten
3. Anschluss der Komponenten Bitte schließen Sie die Komponenten wie in nachfolgender Abbildung dargestellt Verbindungs- Verbindungs- schlauch 1 schlauch (Prüfling - (ecom-DP - Kreuzstück) Kreuzstück) Anschluss- schlauch 1 ecom-DP Swagelokver- schraubungen Absperrhahn Gebläseball Anschluss- Kreuzstück schlauch 2 Verbindungsschlauch 2 (Prüfling - Kreuzstück) Anschlussnippel Verschlussstopfen für... -
Seite 7: Erstinbetriebnahme
4. Erstinbetriebnahme 4.1. Stromversorgung Das ecom-DP kann durch 3 Batterien oder 3 Akkus versorgt werden. Folgende Typen sind für den Betrieb des Gerätes zugelassen: -Batterie 1,5 V AA (Mignon) -Akku 1,2 V AA NiCd (Nickel-Cadmium) -Akku 1,2 V AA NiMh (Metallhydrid) Bitte stellen Sie bei Verwendung des Ladenetzteils (Op- tion) zur Akkuladung die Funktion „Akkuladung“... - Seite 8 Sie das ecom-DP durch Betätigen der <ON>- Taste ein. Das Gerät zeigt die folgende Meldung an: Uhr stellen RAM löschen Weiter mit OK! Nach zweimaliger Betätigung der <OK>-Taste wird die Messwertanzeige eingeblendet. Rufen Sie das Menü „Geräte-Einstellungen“ durch die Taste <F2> (Schrau- benschlüssel-Symbol) auf.
-
Seite 9: Numerische Anzeige
Mit <F2> (Hold) kann der Messwert „eingefroren“ wer- den, d.h. der Wert zum Zeitpunkt des Tastendrucks <F2> (Hold) wird angezeigt (Funktion aktiv: Hold- Anzeige blinkt). Nochmaliges Betätigen der Taste <F2> (Hold) beendet das „Einfrieren“ und der aktuelle Wert wird angezeigt. ecom-DP Seite 9... -
Seite 10: Min. / Max. Messwerte
-0.1 0.1 (mbar) P rungsfreie Übertragung nicht in jedem Fall gegeben ist. ----------------------------------- Der Ausdruck kann mit den Infrarot-Druckern ecom-P ecom GmbH Am Grossen Teich 2 und HP 82240B erfolgen. Bitte stellen Sie den von 58640 Iserlohn Ihnen benutzten Drucker, wie unter 8.3 beschrieben, Tel. -
Seite 11: Dichtheitsprüfung
6. Nach Ablauf der Messzeit erscheint das Ergebnis im Display, das mit <F2> (Print) zum IR-Drucker (Option) gesendet werden kann. 7. Wird die „Dichtprüfung“ über <F3> (DP) nochmals ausgewählt, kann das Ergebnis (solange das ecom-DP eingeschaltet bleibt) mit <F1> aufgerufen oder eine neue Messung mit der <OK>-Taste gestartet werden. -
Seite 12: Uhr Stellen
Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Tastenpieps>. Aktivieren Sie den Menüpunkt durch die <OK>-Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. Eine Änderung muss mit der <OK>-Taste be- stätigt werden. Seite 12 ecom-DP... -
Seite 13: Druck Auto -> 0 Bei Start
Eine Änderung muss mit der <OK>-Taste bestätigt wer- den. 8.4. Akkuladung Das ecom-DP kann mit Akkus und Ladenetzteils (Opti- on) betrieben werden. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Akkuladung>. Akti- vieren Sie den Menüpunkt durch die <OK>-Taste. Mit den Cursortasten <rechts/links>... -
Seite 14: Druckeinheit
Zum Ändern der Einstellung blättern Sie mit den Cursor- tasten <hoch/runter> bis zum Menüpunkt <Einheit Druck>. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> kann die gewünschte Maßeinheit eingestellt werden. Eine Ände- rung der Einstellung muss mit der <OK>-Taste bestätigt werden. Seite 14 ecom-DP... -
Seite 15: Auto Aus
8.7. Auto AUS Das ecom-DP kann sich selbstständig nach 270 sek. abschalten, um Strom zu sparen. Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Auto AUS>. Aktivieren Sie den Menüpunkt durch die <OK>- Taste. Mit den Cursortasten <rechts/links> lässt sich die Einstellung (JA oder NEIN) ändern. -
Seite 16: Fühler Setup
10. Serviceinfo ansehen Blättern Sie mit den Cursortasten <hoch/runter> bis zum Menüpunkt <Service>. Nach Betätigen der <OK>-Taste wird ein Infofenster eingeblendet, in dem An- schrift und Telefonnummer der zuständigen Servicestelle, sowie die Geräteversi- on (z.B. ecom V1.4) angezeigt werden. Seite 16 ecom-DP... -
Seite 17: Datenlogger-Programm „Ecom-Dp Logger
11. Datenlogger-Programm „ecom-DP Logger“ Der Messwerteverlauf des Drucks lässt sich mit Hilfe des Datenlogger- Programms „ecom DP Logger“ aufzeichnen. Das Programm kann kostenlos aus dem Download-Bereich der ecom Homepage www.ecom.de heruntergeladen werden. Zur Übertragung der Daten wird ein USB-Kabel (Art.-Nr.: 55818) mit dazugehörigem Treiber benötigt (kostenloser Download von www.ecom.de). -
Seite 18: Technische Daten Ecom-Dp
12. Technische Daten ecom-DP Stromversorgung: -Batterie: 3 x 1,5 V AA (Mignon) -oder Akku: 3 x 1,2 V AA NiCd (Nickel-Cadmium) -oder Akku: 3 x 1,2 V AA NiMh (Metallhydrid) -internes Ladegerät -Anschluss über USB-Stecker -Ladestrom ca. 500 mA Stromverbrauch: -mit Licht ca. -
Seite 19: Wartungshinweis
Überprüfung durch einen autorisierten ecom-Partner. Bei starker Bean- spruchung (z. B. dauerhaft mehrere Stunden Messung pro Tag, raue Umge- bungsbedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. Technische Änderungen vorbehalten V3.1 05.2019... - Seite 20 Bedienungsanleitung Seite 20 ecom-DP...
-
Seite 21: Anwendung
1. Anwendung Das Leckspürgerät ecom-LSG ist zum schnellen und sicheren Auffinden von Undichtigkeiten Gasinstallationen konzipiert. Gegensatz Lecksuchsprays, die Abdichtungen aus z.B. Hanf aufquellen und kurzzeitig wieder abdichten können, Lecksuche ecom-LSG unproblematisch. Das Gerät zeigt vorhandene Gaskonzentration im Display an und warnt durch ein optisches und ein akustisches Signal. -
Seite 22: Stromversorgung
3. Stromversorgung Das ecom-LSG wird mit zwei Batterien 1,5 V AAA (Micro) geliefert. Alternativ hierzu können auch Akkus des Typs: 1,2 V AAA NiCd (Nickel-Cadmium) oder 1,2 V AAA NiMh (Nickel-Metallhydrid) verwendet werden. Sind die Batterien/Akkus fast leer, wird dies durch Einblenden eines graue Batteriesymbols oben links im Display angezeigt (Restkapazität ca. -
Seite 23: Lecksuche
Taste <HOLD> gedrückt wird (Schleppanzeige wird zurückgesetzt). Die Veränderung des Nullpunktes wird durch Blinken des ersten Balkens angezeigt. Wird die Taste <HOLD> länger als 2 Sekunden gedrückt gehalten, stellt sich der ursprüngliche Nullpunkt wieder ein (kein Blinken des ersten Balkens). ecom-DP Seite 23... -
Seite 24: Einstellungen
über die geöffnete Flasche (siehe Abbildung). Ist der Sensor in Ordnung, zeigt die Balkenanzeige eine deutliche Reaktion. Defekte Sensoren können bei augschaltetem Gerät gewechselt werden (Sensorkopf abschrauben - Sensorelement abziehen und durch neues Sensorelement ersetzen Sensorkopf aufschrauben). Seite 24 ecom-DP... -
Seite 25: Technische Daten
Überprüfung durch einen autorisierten ecom-Partner. Bei starker Beanspruchung (z. B. dauerhaft mehrere Stunden Messung pro Tag, rauhe Umgebungsbedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. ecom-DP... - Seite 26 Technische Änderungen vorbehalten 05.2019 ecom GmbH Am Großen Teich 2 D-58640 Iserlohn Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.ecom.de eMail: info@ecom.de Seite 26 ecom-DP...
