Inhaltszusammenfassung für X-Rite Ci62L+RTL

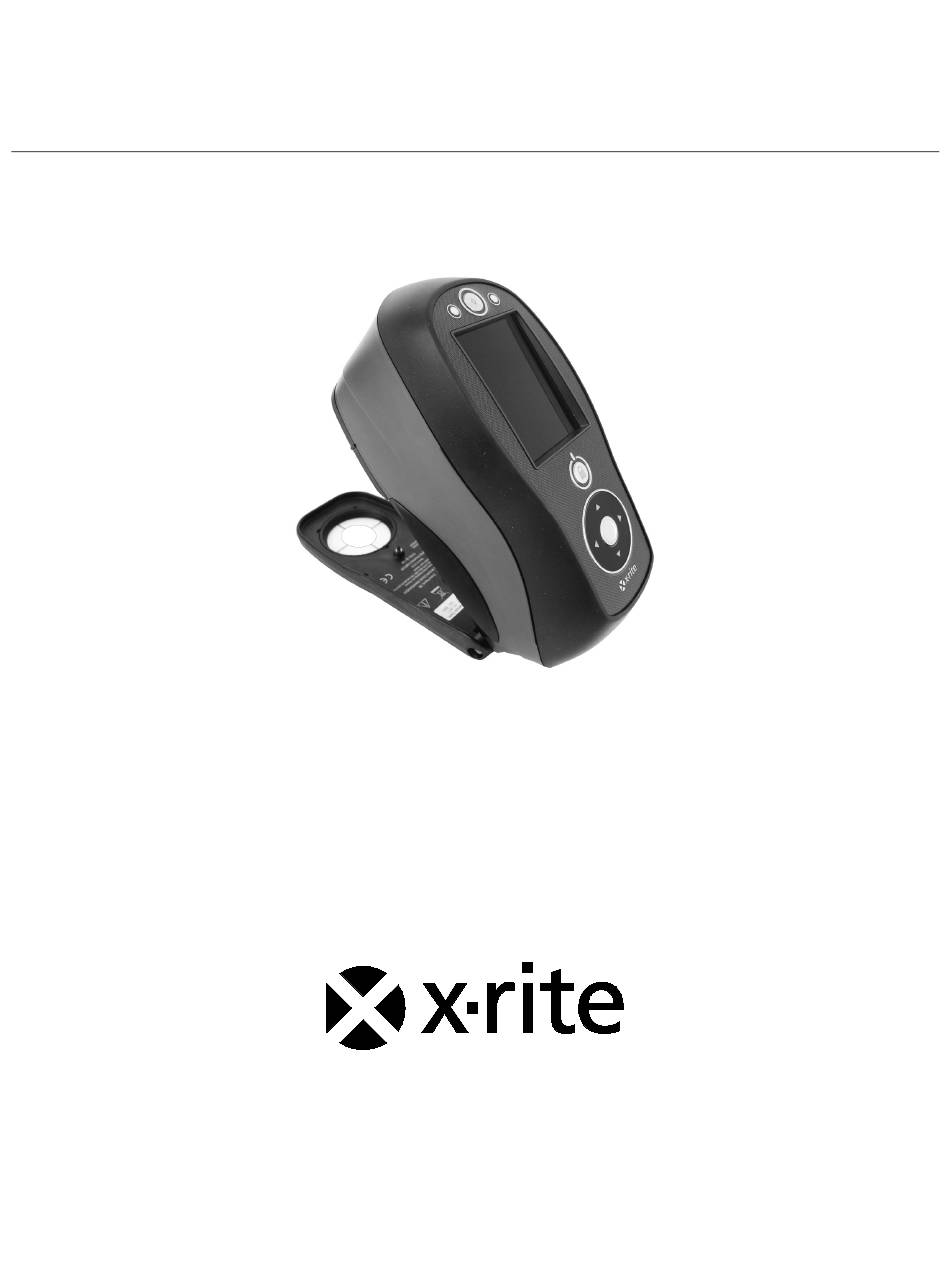

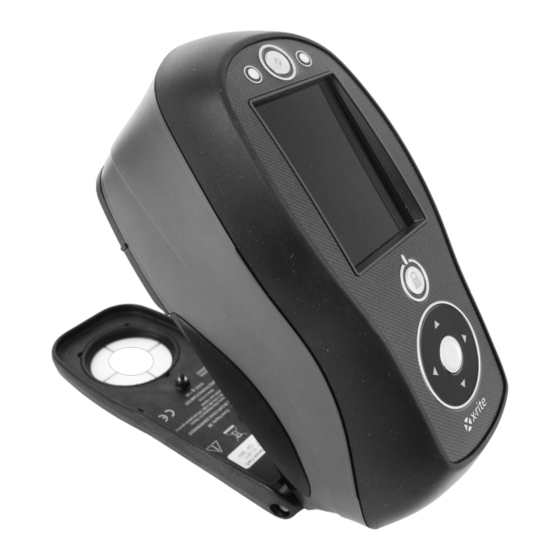

- Seite 1 Ci62L+RTL Spektralfotometer Benutzerhandbuch...
-
Seite 3: Fcc-Hinweise (Nur Für Die Usa)
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. WARNUNG: Dieses Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden. - Seite 4 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Wenn Ihr Gerät mit einem Bluetooth-Transmitter ausgestattet ist, dann enthält es das folgende Modul. Microchip RN42 Microchip Technology Inc.
-
Seite 5: Urheberrecht
Kraft gesetzt. Patente: www.xrite.com/ip „© 2017, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. Garantieleistung X-Rite bietet eine zwölfmonatige (12) Gewährleistungsfrist ab der Auslieferung von X-Rite auf Material- und Verarbeitungsmängel, es sei denn anders lautende Gesetze und Bestimmungen... - Seite 6 Kaufdatum muss vorgelegt werden als Nachweis, dass sich das Gerät noch im Garantiezeitraum befindet. Bitte versuchen Sie nicht, das Produkt auseinander zu nehmen. Alle Garantieansprüche verfallen, wenn Sie das Gerät zerlegen. Wenden Sie sich an den X-Rite-Support oder eine X-Rite- Kundendienststelle in Ihrer Nähe, wenn das Gerät nicht bzw. nicht ordnungsgemäß funktioniert, DIESE GARANTIE GILT NUR FÜR DEN KÄUFER UND SCHLIESST ALLE ANDEREN GARANTIEN AUS,...
-
Seite 7: Inhaltsverzeichnis
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Inhaltsverzeichnis Einleitung und Setup Lieferumfang Befestigen der Handschlaufe Ein- und ausschalten Navigation sperren Energiesparmodus Akku laden Netzteil anschließen USB-Kabel anschließen... - Seite 8 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Standard löschen Standardnamen bearbeiten Standardtoleranzen bearbeiten Projekte Auswahl eines Projektes Projekt erstellen Standards zu einem Projekt hinzufügen Projekte, Standards und Proben löschen Projekt sperren Projektnamen ändern...
-
Seite 9: Einleitung Und Setup
Eingang für USB und Netzteil Lieferumfang Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X-Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen oder kaputt sein. • Messgerät Ci62L+RTL • Dokumente und Registriermaterialien •... -
Seite 10: Befestigen Der Handschlaufe
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Befestigen der Handschlaufe Im Lieferumfang des Geräts ist eine Handschlaufe enthalten. Die Handschlaufe wird auf der Rückseite des Geräts befestigt. -
Seite 11: Ein- Und Ausschalten
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Ein- und ausschalten Verwenden Sie die Ein-/Austaste, um das Gerät einzuschalten. Drücken und halten Sie die Taste für drei Sekunden. -
Seite 12: Energiesparmodus
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Energiesparmodus Das Gerät hat zwei verschiedene Energiesparmodi, um bei Nichtbenutzung Energie zu sparen. Modus Standby: Das Gerät ist zur Messung bereit, aber das Display ist ausgeschaltet. Das Gerät kann durch Tastendruck, Messung, Anschluss der USB- oder Stromverbindung (falls im Akkubetrieb) eingeschaltet werden. -
Seite 13: Netzteil Anschließen
Netzteileigenschaften Eingang: 100-240 V 50-60 Hz Ausgang: 12 V bei 2,5 A Netzteilanschluss Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-277. Bei der Verwendung anderer Netzteile besteht Unfallgefahr. USB-Kabel anschließen WICHTIG: Sie müssen zuerst das Programm installieren, ehe Sie das Gerät mit Ihrem Computer verbinden. -
Seite 14: Benutzeroberfläche
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R BENUTZEROBERFLÄCHE Gerätesteuerung Mit der Gerätesteuerung können Sie auf die verschiedenen Betriebsmodi und Konfigurationen zugreifen und Messungen durchführen. Navigationstasten (hoch, runter, rechts, links und mittlere Taste) Verwenden Sie die Navigation, um die verschiedenen kreisförmig Sie können mit der... -
Seite 15: Einfache Probenmessung
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Einfache Probenmessung Das Gerät kann Messungen auf nahezu jeder trockenen, sauberen Oberfläche durchführen, die mehr oder weniger eben ist. -
Seite 16: Hauptmenü
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Hauptmenü Wenn das Gerät eingeschaltet ist, dann erscheint nach der Diagnose das Hauptmenü. Das Hauptmenü... -
Seite 17: Kopfzeile
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Kopfzeile Die Kopfzeile oben im Display zeigt verschiedene Symbole an, wie zum Beispiel Gerätestatus und Einstellungen. -
Seite 18: Modus Konfiguration
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R MODUS KONFIGURATION Im Modus Konfiguration können Sie die Einstellungen des Geräts einsehen und anpassen. Auf den folgenden Seiten werden die Konfigurationsoptionen erklärt. -
Seite 19: Messauslöser
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Modus Konfiguration beenden Drücken Sie nach der Konfiguration auf den Pfeil nach Links, um die Hauptspalte zu markieren. Tippen Sie auf die Wahltaste, um wieder zum Hauptmenü... -
Seite 20: Datumsformat
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Datumsformat Hiermit können Sie das Datumsformat des Geräts ändern. Mögliche Einstellungen: MM/TT/JJJJ (standardmäßig gewählt), TT/MM/JJJJ, TT.MM.YYYY, JJJJ/MM/TT und YYYY-MM-DD. HINWEIS: Das Datumsformat wird automatisch zum sprachüblichen Format geändert. -
Seite 21: Modus Kalibrierung
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R MODUS KALIBRIERUNG Die Kalibrierung besteht aus einer Messung der weißen Keramikscheibe für die Weißkalibrierung und der Messung der Lichtfalle für die Schwarzkalibrierung. - Seite 22 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 3. Tippen Sie auf die Pfeiltaste nach Rechts, um die Fortschrittsanzeige zu markieren. Tippen Sie auf die Pfeiltaste nach Unten, um den Weiter-Pfeil (→) zu markieren, und dann auf die Wahltaste.
-
Seite 23: Modus Vergleichen
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R MODUS VERGLEICHEN Der Modus Vergleich kann für den Vergleich von Messwerten verwendet werden, wobei die Daten nicht gespeichert werden müssen. - Seite 24 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 3. Verwenden Sie die Pfeiltasten nach Oben oder Unten, um die Markierung zum Symbol Messmodus zu bewegen.
- Seite 25 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Platzieren Sie das Gerät wieder auf einem anderen Bereich des Standards und messen Sie. Nach der Messung erscheint im Display die Meldung "In Bearbeitung", gefolgt vom gemittelten Standardwert.
-
Seite 26: Anderen Standard Messen
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Anderen Standard messen 1. Tippen Sie auf die Pfeiltaste nach Rechts, um die Fortschrittsanzeige zu markieren. 2. - Seite 27 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 4. Tippen Sie auf den Pfeil nach Rechts, und markieren Sie das Häkchen in der Fortschrittsanzeige.
-
Seite 28: Qa-Modus
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R QA-MODUS Der Modus QA Messung ist der normale Gebrauchsmodus des Geräts. Gemessene Proben werden mit gespeicherten Standards verglichen und die Resulta-te werden auf dem Display ausgegeben. - Seite 29 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Symbol Messmodus 7. Wählen Sie bei Bedarf ein Projekt. 8. Wählen Sie den Standard, der für die Probenmessung verwendet wird. 9.
- Seite 30 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Zeit der Messung Differenzwerte Probenwerte HINWEIS: Wenn während der Messung eine Fehlermeldung erscheint, versuchen Sie die Probe erneut zu messen. Sollten das Problem weiterhin bestehen, dann finden Sie hilfreiche Informationen im Anhang.
-
Seite 31: Fortgeschrittene Funktionen
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R FORTGESCHRITTENE FUNKTIONEN Dieser Abschnitt beschreibt den Vorgang zur Bearbeitung von Standards und der Erstellung von Projekten. -
Seite 32: Standardtoleranzen Bearbeiten
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 3. Markieren Sie das Symbol Bearbeiten , und tippen Sie dann auf die Wahltaste, um das Fenster Standardnamen eingeben anzuzeigen. - Seite 33 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Zugriff auf das Bearbeitungsfenster, indem Standards und deren Namen bearbeitet werden können. Bearbeitungsfenster verlassen und zum Fenster Standard auswählen zurückkehren. Zeigt an, dass die Toleranzen symmetrisch verändert werden.
-
Seite 34: Projekte
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 8. Tippen Sie auf die Wahltaste, um auf die Option zuzugreifen, und verwenden Sie dann die Pfeiltasten nach Oben oder Unten, um den gewünschten Wert zu wählen. - Seite 35 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 3. Wählen Sie das Symbol und tippen Sie auf die Wahltaste, um das Fenster Projekt hinzufügen anzuzeigen.
-
Seite 36: Standards Zu Einem Projekt Hinzufügen
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 11. Tippen Sie auf den Pfeil nach Rechts, und markieren Sie das Häkchen in der Fortschrittsanzeige. -
Seite 37: Projektnamen Ändern
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 1. Wählen Sie wie zuvor beschrieben ein Projekt, und tippen Sie dann auf die Pfeiltaste nach Rechts. - Seite 38 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R 9. Markieren Sie mit den Pfeiltasten nach Oben oder Unten das nächste Zeichen, und tippen Sie auf die Wahltaste.
-
Seite 39: Anhang
Webseite unter oder wenden Sie sich an den nächsten zuständigen www.xrite.com Vertragshändler von X-Rite. • Sie können Ihre Fragen und Probleme mit dem Gerät auch direkt an X-Rite faxen. Die Faxnummer finden Sie auf der Webseite neben der entsprechenden Filiale. -
Seite 40: Reinigung Des Geräts
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Reinigung des Geräts Das Gerät erfordert nur wenig Wartung um eine lange zuver-lässige Lebensdauer zu erreichen. So sollte das Gerät ab und zu gereinigt werden, damit Messgenauigkeit und Funktionsfähigkeit erhalten bleiben. - Seite 41 C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Reinigung der Kalibrierscheibe 1. Entfernen Sie die Schutzkappe des weißen Kalibrierstandards. Schutzkappe 2. Wichtig: Fassen Sie die Keramikscheibe immer nur an den Rändern an. Achten Sie darauf, die weiße und/oder grüne Oberfläche nicht zu berühren.
-
Seite 42: Reinigung Der Lichtfalle
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Reinigung der Lichtfalle 1. Nehmen Sie die Lichtfalle auseinander, indem Sie die Verschlussclips auf den Seiten mit den Fingern zusammendrücken und ziehen. -
Seite 43: Ersetzen Des Akkupacks
S P E K T R A L F O T O M E T E R Ersetzen des Akkupacks Verwenden Sie nur den Lithiumakku (X-Rite Art.nr. SE15-40). Bei der Verwendung anderer Akkus besteht Unfallgefahr durch Explosion. 1. Drehen Sie das Gerät vorsichtig um, öffnen Sie den Schuh bis er vollständig geöffnet ist. -
Seite 44: Fehlerbehebung
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Fehlerbehebung Sollten Sie Probleme mit dem Gerät haben, dann sehen Sie bitte zuerst in der nachfolgenden Liste nach, um Hilfe zu erhalten. -
Seite 45: Technische Daten
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Technische Daten Messgeometrie d/8°, DRS Technologie, verschiedene Blenden: 14 mm Messfleck, 20 mm Zielfenster Empfänger Blau-verstärkte Siliziumphotodioden Lichtquelle... -
Seite 46: Farbtest Mit Grüner Kachel
C I 6 2 L + R T L S P E K T R A L F O T O M E T E R Farbtest mit grüner Kachel 1. Führen Sie zuerst eine normale Kalibrierung durch, falls Sie dies noch nicht getan haben. Informationen hierzu finden Sie im Abschnitt Kalibrierung. - Seite 48 Floor, AXA Tower Suite 2801, 28 Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Tel: (852)2568-6283 Fax: (852)2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer Nähe zu erhalten. P/N Ci62L+RTL DE Rev. B...
