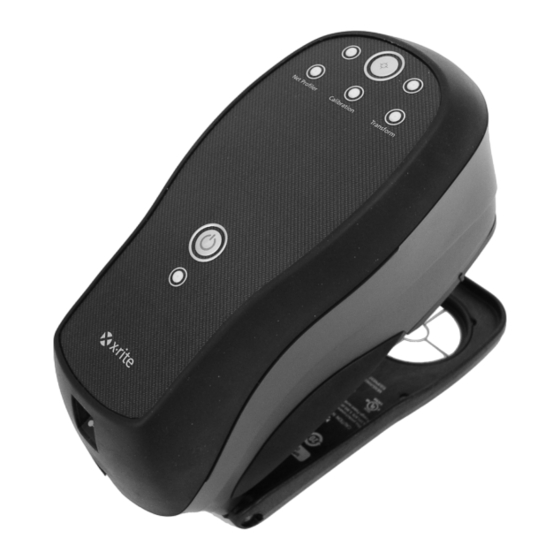

X-Rite Ci51 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

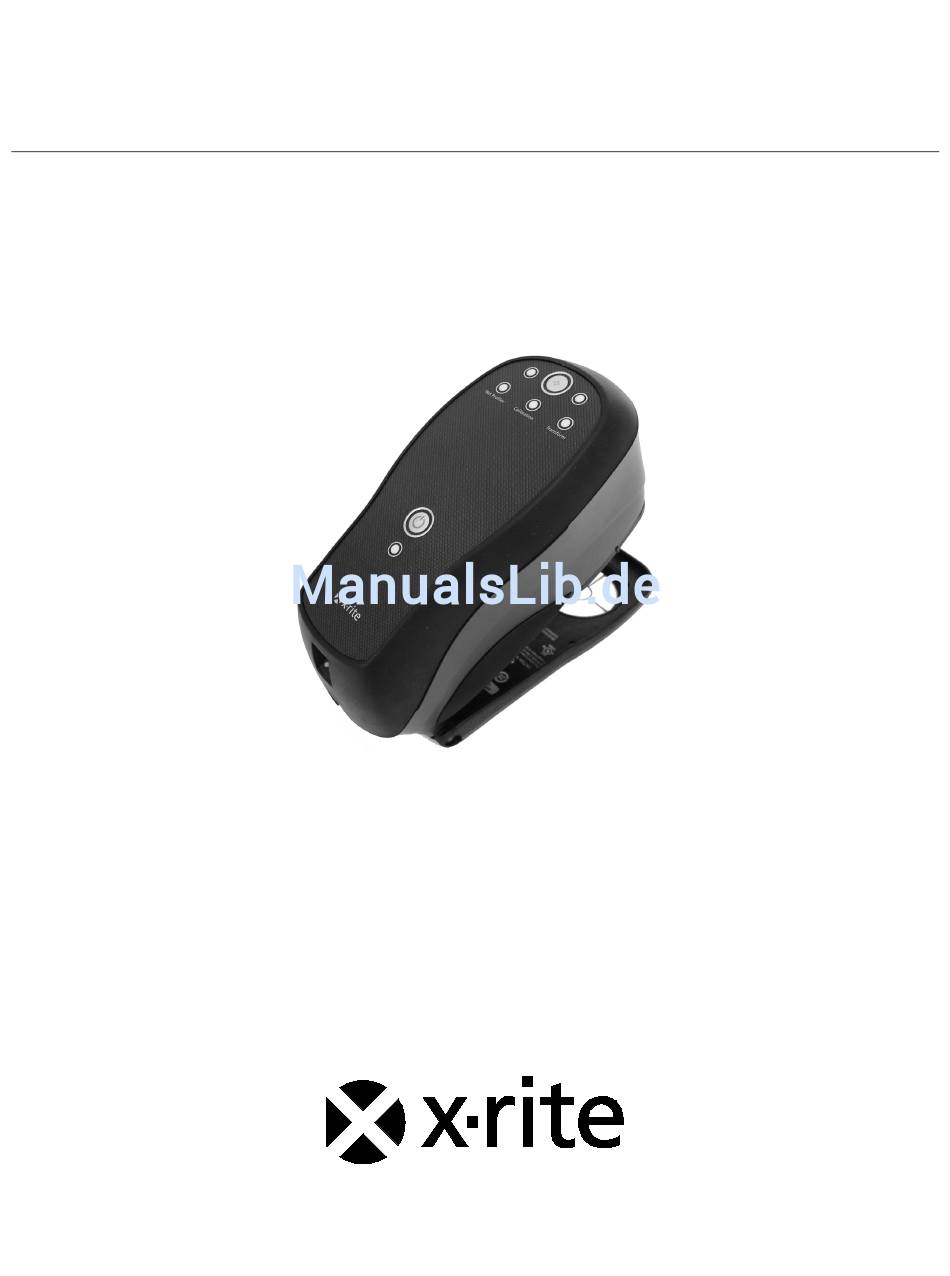

Ci51/Ci52
Spektralfotometer
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für X-Rite Ci51

Inhaltszusammenfassung für X-Rite Ci51

  • Seite 1 Ci51/Ci52 Spektralfotometer Benutzerhandbuch...

  • Seite 3: Ce-Bescheinigung

    Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. WARNUNG: Dieses Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden.

  • Seite 4: Urheberrecht

    Kraft gesetzt. Patente: www.xrite.com/ip „© 2017, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. Garantieleistung X-Rite bietet eine zwölfmonatige (12) Gewährleistungsfrist ab der Auslieferung von X-Rite auf für Material- und Verarbeitungsmängel, es sei denn anders lautende Gesetze und Bestimmungen...
  • Seite 5 Kaufdatum muss vorgelegt werden als Nachweis, dass sich das Gerät noch im Garantiezeitraum befindet. Bitte versuchen Sie nicht, das Produkt auseinander zu nehmen. Alle Garantieansprüche verfallen, wenn Sie das Gerät zerlegen. Wenden Sie sich an den X-Rite-Support oder eine X-Rite- Kundendienststelle in Ihrer Nähe, wenn das Gerät nicht bzw. nicht ordnungsgemäß funktioniert, DIESE GARANTIE GILT NUR FÜR DEN KÄUFER UND SCHLIESST ALLE ANDEREN GARANTIEN AUS,...

  • Seite 6: Inhaltsverzeichnis

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Inhaltsverzeichnis Einleitung und Setup Verpackung Kabelzugentlastung befestigen Netzteil anschließen USB-Kabel anschließen Ein-/Ausschalter Statusanzeige Kalibrieren Kalibrierhinweise Kalibriervorgang Messungen durchführen...

  • Seite 7: Einleitung Und Setup

    USB-Anschluss Geräteschuh Netzteilanschluss Verpackung Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X-Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen oder kaputt sein. • Messgerät Ci51 oder Ci52 • USB-Kabel •...

  • Seite 8: Kabelzugentlastung Befestigen

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Kabelzugentlastung befestigen Im Lieferumfang ist eine Kabelzugentlastung enthalten, durch Schlaufe die das versehentliche Abziehen der Kabel vom Messgerät verhindert wird.
  • Seite 9 C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R 5. Ziehen Sie die Zugentlastung vom Gerät, bis sich die Schlaufe fest um die Öse zieht. Die Verdickung muss wieder zurück um den Pfosten geführt werden.

  • Seite 10: Netzteil Anschließen

    Eingang: 100-240 V 50-60 Hz Ausgang: 12 V bei 2,5 A Netzteilanschluss Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-277. Bei der Verwendung anderer Netzteile besteht Unfallgefahr. USB-Kabel anschließen WICHTIG: Sie müssen die Gerätetreiber installieren, ehe Sie das Gerät an Ihren Computer anschließen.

  • Seite 11: Ein-/Ausschalter

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Ein-/Ausschalter Der Ein-/Ausschalter kann verwendet werden, um das Gerät aus dem Ruhezustand zu aktivieren. Der Betriebszustand wird durch eine grüne LED-Diode angezeigt.

  • Seite 12: Kalibrieren

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R KALIBRIEREN Wenn eine Kalibrierung notwendig wird, werden Sie normalerweise von der Software dazu aufgefordert. Das Kalibrierintervall hängt von der verwendeten Anwendung ab. Informationen zum Kalibriervorgang finden sie nachfolgend.
  • Seite 13 C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R 4. Drücken Sie das Gerät fest an den Geräteschuh. Halten Sie das Gerät still, bis die Messanzeige sich von gelb auf grün ändert.

  • Seite 14: Messungen Durchführen

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R MESSUNGEN DURCHFÜHREN Bitte wenden Sie sich immer auch an die Dokumentation der Anwendung, die Sie mit dem Gerät zusammen verwenden.

  • Seite 15: Anhang

    Webseite unter oder wenden Sie sich an den nächsten zuständigen www.xrite.com Vertragshändler von X-Rite. • Sie können Ihre Fragen und Probleme mit dem Gerät auch direkt an X-Rite faxen. Die Faxnummer finden Sie auf der Webseite neben der entsprechenden Filiale.

  • Seite 16: Reinigung Des Geräts

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Reinigung des Geräts Das Gerät erfordert nur wenig Wartung um eine lange zuver-lässige Lebensdauer zu erreichen. So sollte das Gerät ab und zu gereinigt werden, damit Messgenauigkeit und Funktionsfähigkeit erhalten bleiben.
  • Seite 17 C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Reinigung der Kalibrierscheibe 1. Entfernen Sie die Schutzkappe des weißen Kalibrierstandards. Schutzkappe 2. Wichtig: Fassen Sie die Keramikscheibe immer nur an den Rändern an. Achten Sie darauf, die weiße und/oder grüne Oberfläche nicht zu berühren.

  • Seite 18: Reinigung Der Lichtfalle

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Reinigung der Lichtfalle 1. Nehmen Sie die Lichtfalle auseinander, indem Sie die Verschlussclips auf den Seiten mit den Fingern zusammendrücken und ziehen.

  • Seite 19: Fehlerbehebung

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Fehlerbehebung Sollten Sie Probleme mit dem Gerät haben, dann sehen Sie bitte zuerst in der nachfolgenden Liste nach, um Hilfe zu erhalten.

  • Seite 20: Technische Daten

    0 – 200% Reflexion Messdauer: ca. 2 Sekunden Zwischengerätliche Ci51: 0.30 ∆E* ab , basiert auf 12 BCRA Kacheln (Serie II) Übereinstimmung: Ci51: 0.50 ∆E* ab max. auf jeder Kachel (mit Glanzanteil). Ci52: 0.20 ∆E* ab , basiert auf 12 BCRA Kacheln (Serie II) Ci52: 0.40 ∆E* ab max.

  • Seite 21: Farbprüfung Mit Grüner Kachel (Nur Ci52)

    C i 5 1 / C i 5 2 S P E K T R A L F O T O M E T E R Farbprüfung mit grüner Kachel (nur Ci52) 1. Führen Sie zuerst eine normale Kalibrierung durch, falls Sie dies noch nicht getan haben. Informationen hierzu finden Sie im Abschnitt Kalibrierung.
  • Seite 22 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Tel: (852)2568-6283 Fax: (852)2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer...
