3.

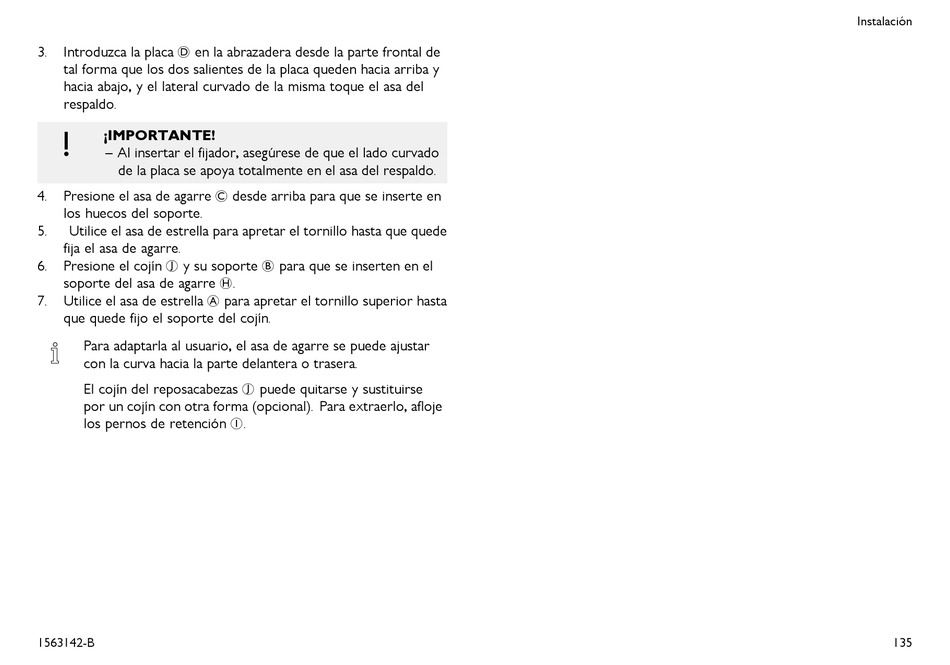

Introduzca la placa D en la abrazadera desde la parte frontal de
tal forma que los dos salientes de la placa queden hacia arriba y
hacia abajo, y el lateral curvado de la misma toque el asa del
respaldo.
¡IMPORTANTE!
– Al insertar el fijador, asegúrese de que el lado curvado
de la placa se apoya totalmente en el asa del respaldo.
Presione el asa de agarre C desde arriba para que se inserte en
4.
los huecos del soporte.
5.
Utilice el asa de estrella para apretar el tornillo hasta que quede
fija el asa de agarre.
Presione el cojín J y su soporte B para que se inserten en el
6.
soporte del asa de agarre H.
Utilice el asa de estrella A para apretar el tornillo superior hasta
7.
que quede fijo el soporte del cojín.
Para adaptarla al usuario, el asa de agarre se puede ajustar
con la curva hacia la parte delantera o trasera.
El cojín del reposacabezas J puede quitarse y sustituirse
por un cojín con otra forma (opcional). Para extraerlo, afloje
los pernos de retención I.
1563142-B
Instalación
135
