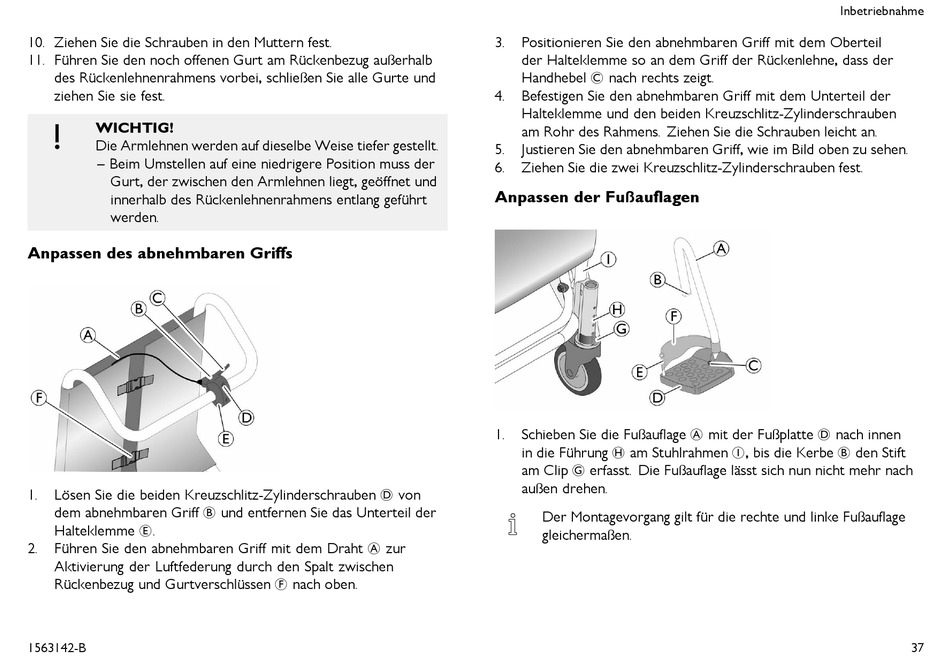

10. Ziehen Sie die Schrauben in den Muttern fest.
11. Führen Sie den noch offenen Gurt am Rückenbezug außerhalb
des Rückenlehnenrahmens vorbei, schließen Sie alle Gurte und
ziehen Sie sie fest.
WICHTIG!
Die Armlehnen werden auf dieselbe Weise tiefer gestellt.
– Beim Umstellen auf eine niedrigere Position muss der
Gurt, der zwischen den Armlehnen liegt, geöffnet und
innerhalb des Rückenlehnenrahmens entlang geführt
werden.
Anpassen des abnehmbaren Griffs
Lösen Sie die beiden Kreuzschlitz-Zylinderschrauben D von
1.
dem abnehmbaren Griff B und entfernen Sie das Unterteil der
Halteklemme E.
2. Führen Sie den abnehmbaren Griff mit dem Draht A zur
Aktivierung der Luftfederung durch den Spalt zwischen
Rückenbezug und Gurtverschlüssen F nach oben.
1563142-B
3. Positionieren Sie den abnehmbaren Griff mit dem Oberteil
der Halteklemme so an dem Griff der Rückenlehne, dass der
Handhebel C nach rechts zeigt.
4. Befestigen Sie den abnehmbaren Griff mit dem Unterteil der
Halteklemme und den beiden Kreuzschlitz-Zylinderschrauben
am Rohr des Rahmens. Ziehen Sie die Schrauben leicht an.
5. Justieren Sie den abnehmbaren Griff, wie im Bild oben zu sehen.
6. Ziehen Sie die zwei Kreuzschlitz-Zylinderschrauben fest.
Anpassen der Fußauflagen
Schieben Sie die Fußauflage A mit der Fußplatte D nach innen
1.
in die Führung H am Stuhlrahmen I, bis die Kerbe B den Stift
am Clip G erfasst. Die Fußauflage lässt sich nun nicht mehr nach
außen drehen.
Der Montagevorgang gilt für die rechte und linke Fußauflage
gleichermaßen.
Inbetriebnahme
37
