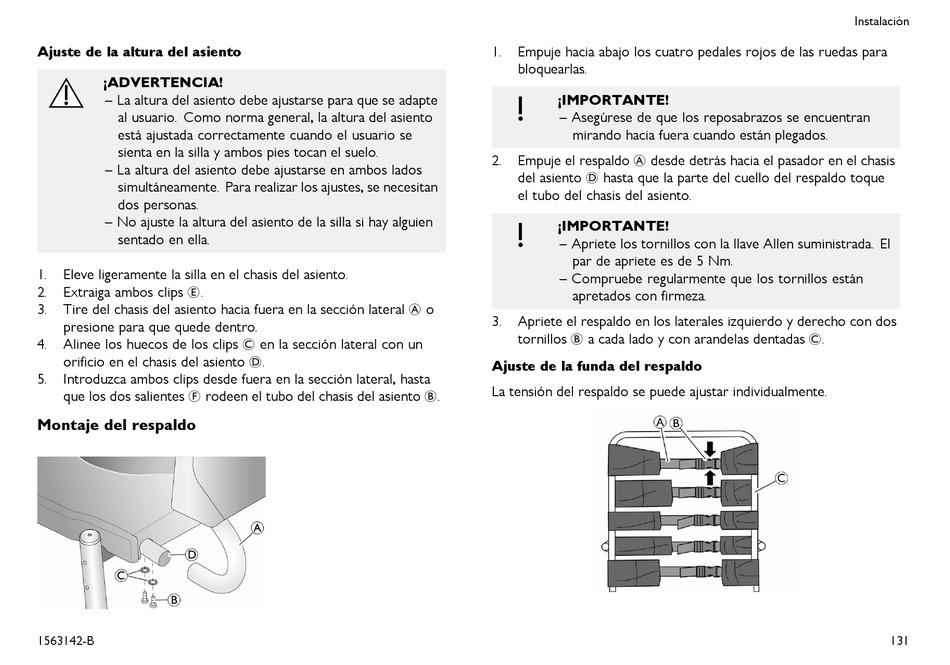

Ajuste de la altura del asiento
¡ADVERTENCIA!
– La altura del asiento debe ajustarse para que se adapte
al usuario. Como norma general, la altura del asiento
está ajustada correctamente cuando el usuario se
sienta en la silla y ambos pies tocan el suelo.
– La altura del asiento debe ajustarse en ambos lados
simultáneamente. Para realizar los ajustes, se necesitan
dos personas.
– No ajuste la altura del asiento de la silla si hay alguien
sentado en ella.
1. Eleve ligeramente la silla en el chasis del asiento.
2. Extraiga ambos clips E.
Tire del chasis del asiento hacia fuera en la sección lateral A o
3.
presione para que quede dentro.
Alinee los huecos de los clips C en la sección lateral con un
4.
orificio en el chasis del asiento D.
5. Introduzca ambos clips desde fuera en la sección lateral, hasta
que los dos salientes F rodeen el tubo del chasis del asiento B.

Montaje del respaldo

1563142-B
1. Empuje hacia abajo los cuatro pedales rojos de las ruedas para
bloquearlas.
¡IMPORTANTE!
– Asegúrese de que los reposabrazos se encuentran
mirando hacia fuera cuando están plegados.
Empuje el respaldo A desde detrás hacia el pasador en el chasis
2.
del asiento D hasta que la parte del cuello del respaldo toque
el tubo del chasis del asiento.
¡IMPORTANTE!
– Apriete los tornillos con la llave Allen suministrada. El
par de apriete es de 5 Nm.
– Compruebe regularmente que los tornillos están
apretados con firmeza.
3. Apriete el respaldo en los laterales izquierdo y derecho con dos
tornillos B a cada lado y con arandelas dentadas C.
Ajuste de la funda del respaldo
La tensión del respaldo se puede ajustar individualmente.
Instalación
131
