Aquatec® Ocean VIP / VIP XL / Dual VIP
5. Alinee el asa extraíble tal y como se muestra en la figura anterior.
6. Apriete los dos tornillos de estrella cilíndricos.

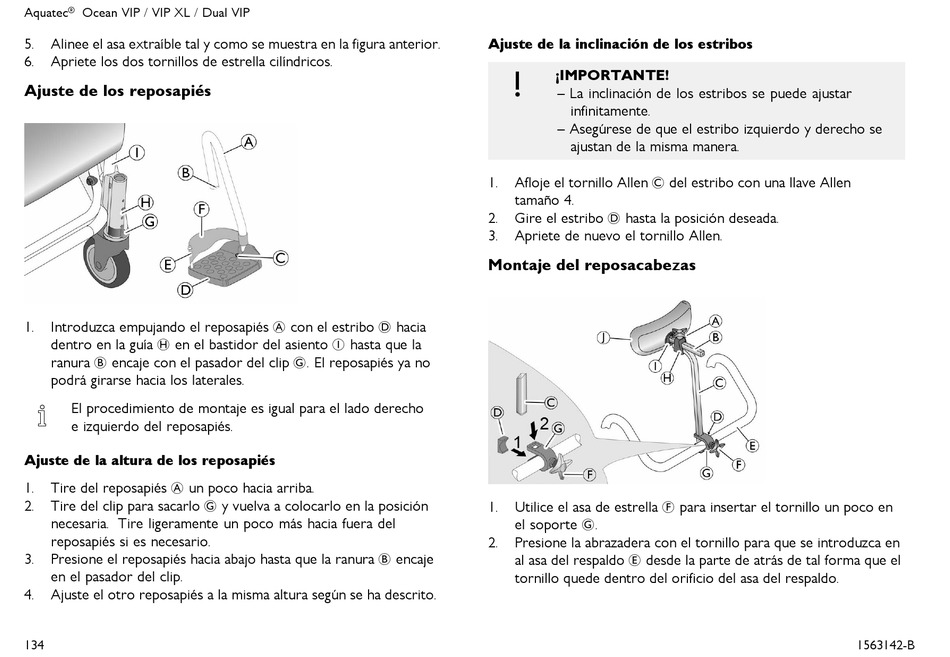

Ajuste de los reposapiés
1. Introduzca empujando el reposapiés A con el estribo D hacia
dentro en la guía H en el bastidor del asiento I hasta que la
ranura B encaje con el pasador del clip G. El reposapiés ya no
podrá girarse hacia los laterales.
El procedimiento de montaje es igual para el lado derecho
e izquierdo del reposapiés.
Ajuste de la altura de los reposapiés
1. Tire del reposapiés A un poco hacia arriba.
2. Tire del clip para sacarlo G y vuelva a colocarlo en la posición
necesaria. Tire ligeramente un poco más hacia fuera del
reposapiés si es necesario.
Presione el reposapiés hacia abajo hasta que la ranura B encaje
3.
en el pasador del clip.
4. Ajuste el otro reposapiés a la misma altura según se ha descrito.
134
Ajuste de la inclinación de los estribos
¡IMPORTANTE!
– La inclinación de los estribos se puede ajustar
infinitamente.
– Asegúrese de que el estribo izquierdo y derecho se
ajustan de la misma manera.
Afloje el tornillo Allen C del estribo con una llave Allen
1.
tamaño 4.
Gire el estribo D hasta la posición deseada.
2.
3. Apriete de nuevo el tornillo Allen.
Montaje del reposacabezas
Utilice el asa de estrella F para insertar el tornillo un poco en
1.
el soporte G.
2. Presione la abrazadera con el tornillo para que se introduzca en
al asa del respaldo E desde la parte de atrás de tal forma que el
tornillo quede dentro del orificio del asa del respaldo.
1563142-B
