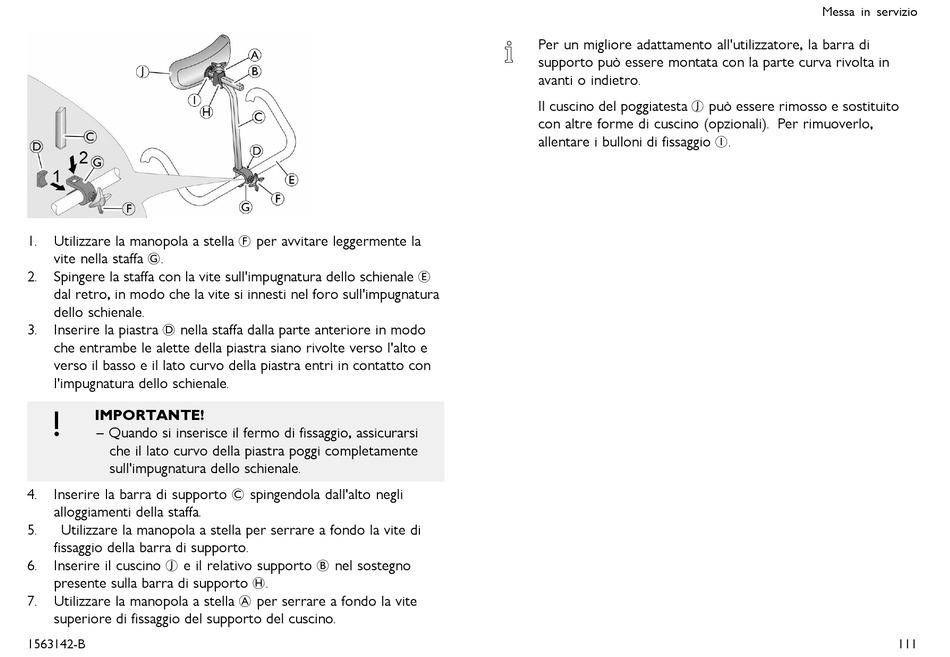

Utilizzare la manopola a stella F per avvitare leggermente la
1.
vite nella staffa G.
Spingere la staffa con la vite sull'impugnatura dello schienale E
2.
dal retro, in modo che la vite si innesti nel foro sull'impugnatura
dello schienale.
3. Inserire la piastra D nella staffa dalla parte anteriore in modo
che entrambe le alette della piastra siano rivolte verso l'alto e
verso il basso e il lato curvo della piastra entri in contatto con
l'impugnatura dello schienale.
IMPORTANTE!
– Quando si inserisce il fermo di fissaggio, assicurarsi
che il lato curvo della piastra poggi completamente
sull'impugnatura dello schienale.
Inserire la barra di supporto C spingendola dall'alto negli
4.
alloggiamenti della staffa.
5. Utilizzare la manopola a stella per serrare a fondo la vite di
fissaggio della barra di supporto.
6. Inserire il cuscino J e il relativo supporto B nel sostegno
presente sulla barra di supporto H.
7. Utilizzare la manopola a stella A per serrare a fondo la vite
superiore di fissaggio del supporto del cuscino.
1563142-B
Per un migliore adattamento all'utilizzatore, la barra di
supporto può essere montata con la parte curva rivolta in
avanti o indietro.
Il cuscino del poggiatesta J può essere rimosso e sostituito
con altre forme di cuscino (opzionali). Per rimuoverlo,
allentare i bulloni di fissaggio I.
