PRODUKTINFORMATION

Elektroanschluss

Die Vorschriften und Bestimmungen des VDE und der örtlichen Energieversorgungsunternehmen sind zu beach-
ten.
Der Anschluss muss durch einen konzessionierten Elektroinstallateur erfolgen.
Geräte vor dem Öffnen stromlos machen!
Berühren Sie niemals unter Strom stehende Bauteile, es besteht Lebensgefahr!
Der Kessel ist werkseitig mit einem Netzkabel mit Schukostecker ausgerüstet.
Bauseitig anzuschließen sind folgende Komponenten:
Kesselkreispumpe (original Solarbayer-Rücklaufanhebungen)
Kabel 3x 1,5 mm²
Abgaszuggebläse (optional)
Kabel 3x 1,5 mm²
Vor dem Öffnen des Reglergehäuses Netzstecker ziehen.
Berühren Sie niemals unter Strom stehende Bauteile – es besteht Lebensgefahr!

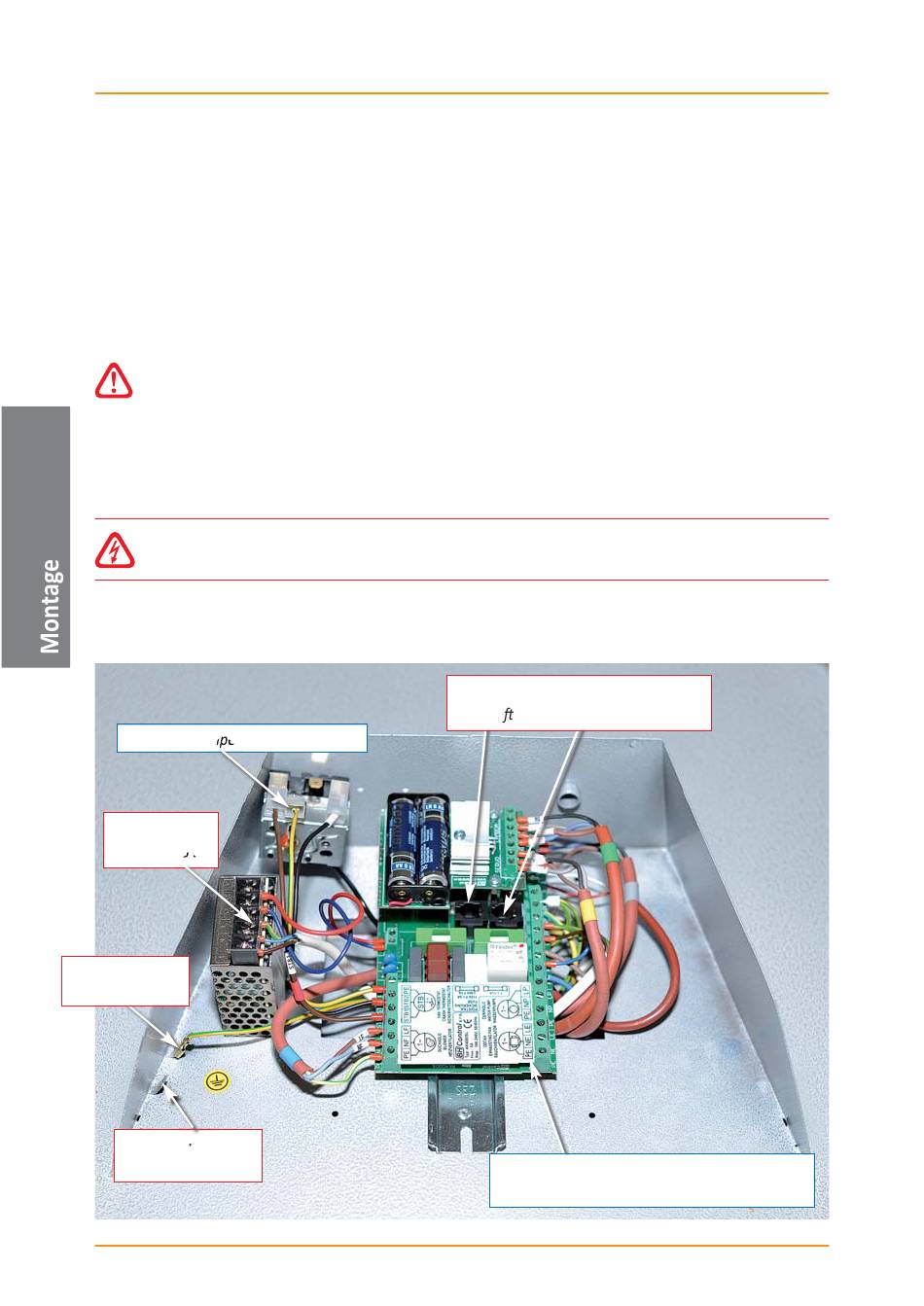

Abbildung zeigt HVS LC
Sicherheitstemperaturbegrenzer
Schaltnetzteil
(nur bei HVS LC)
Erdungsanschluss
Reglergehäuse
Erdungsanschluss
Reglerabdeckung
20
Anschlussbuchsen für Display
und So waremodul
STB
Steuer-/Lambdaplatine AK 4000 SL (bei HVS LC)
Holzvergaserkessel HVS
SB 4.0 D
AK 4000 M
Steuerplatine AK 4000 S (bei HVS E)
