Feuerraum

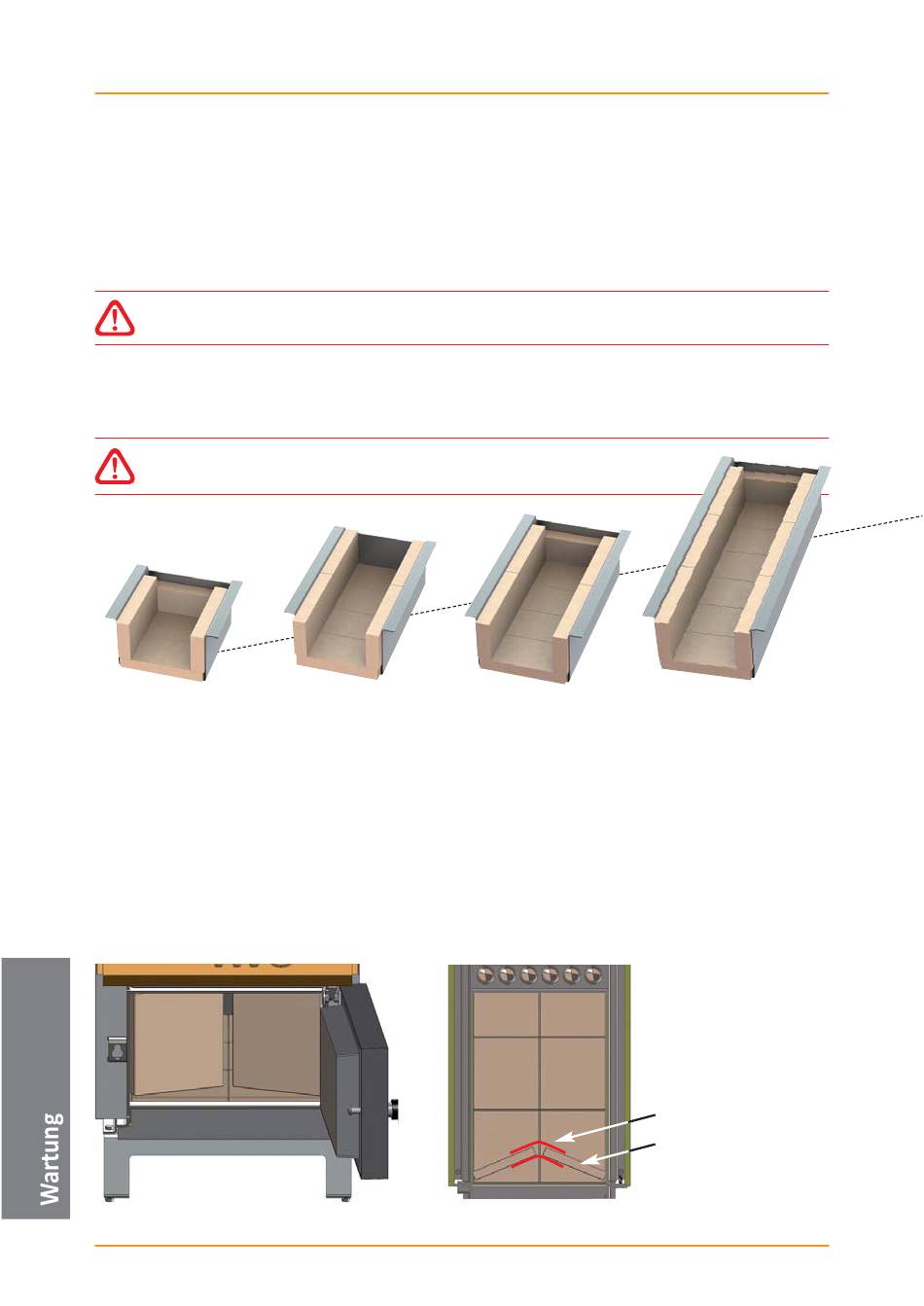

Brennkammersteine:
Die hitzebeständigen Brennkammersteine liegen lose in der Stahltragewanne in der unteren Brennkammer. Bei
nicht korrektem Sitz der Brennkammersteine, kann die Flamme ungehindert auf die Kante der Stahlwanne treffen
und diese dadurch vorzeitig zerstören.
Die Brennkammersteine müssen ca. 20 mm über die vordere Kante der Stahlwanne überstehen.
Stahlwanne (auswechselbar):
Durch die enorme Hitzeeinwirkung der Brennerflamme auf die Stahlwanne ist hier eine Verformung möglich. Dies
stellt keine Beeinträchtigung der Funktion des Kessels dar.
Stahltragewanne in die Halteschienen einhängen und bis Anschlag nach hinten
schieben, niemals ohne die Brennkammersteine heizen.
HVS 16 LC
HVS 25 E und 25 LC
5 Brennkammersteine
(Schamottsteine)
Katalysatorsteine (nur HVS 25 E und 25
Die beiden Katalysatorsteine (identisch mit Aschenkammersteinen) müssen wie im Bild ersichtlich in der unteren
Brennkammer in die hierfür vorgesehenen oberen Halteleisten eingeschoben werden. Die Steine stehen somit mit
der Unterseite auf den Aschenkammersteinen und werden oben durch die Halteleisten fixiert.
Katalysator- Katalysator-
stein stein
Ansicht von vorne
46
HVS 40 E
HVS 40 LC
8 Brennkammersteine
(Schamottsteine)
LC):
Holzvergaserkessel HVS
HVS 60 E
HVS 60 LC
9 Brennkammersteine
(Schamottsteine)
Ansicht von oben
HVS 100 E
HVS 100 LC
13 Brennkammersteine
(Schamottsteine)
Halteleiste oben
Katalysatorstein
