Varnostne priprave

Varnostne priprave so namenjene zaščiti uporabnika in jih ni dovoljeno
onemogočiti ali se izogniti njihovi funkciji.

Prelivni ventil

■ Ko je ročna brizgalna pištola zaprta, se odpre prelivni ventil, visokotlačna
črpalka pa vodo spravi nazaj do sesalne strani črpalke. Na ta način se
prepreči prekoračitev dovoljenega delovnega tlaka.
■ Prelivni ventil je tovarniško nastavljen in plombiran. Nastavitve lahko
izvaja le servisna služba.

Varnostni ventil

Varnostni ventil se odpre v primeru prekoračenja dovoljenega obratovalnega
nadtlaka (glejte tehnične podatke); voda steče na prosto.
Varnostni ventil je tovarniško nastavljen in plombiran. Nastavitve lahko
izvaja le servisna služba.
Termični ventil
Termični ventil visokotlačno črpalko zaščiti pred nedovoljenim segrevanjem
med obtočnim delovanjem pri zaprti ročni brizgalni pištoli.
Termični ventil se odpre pri prekoračenju najvišje dovoljene temperature
vode 68 °C in vročo vodo odvaja na prosto.

Pred prvo uporabo

NAPOTEK
► Med razpakiranjem, prevažanjem in shranjevanjem upoštevajte
veliko lastno težo naprave.
► Te dejavnosti morata izvajati dve osebi.
► Prepričajte se, da naprava med razpakiranjem, montažo in shranje-
vanjem, med obratovanjem, preverjanjem, vzdrževanjem ter nedelo-
vanjem stoji ravno in na vodoravni površini.

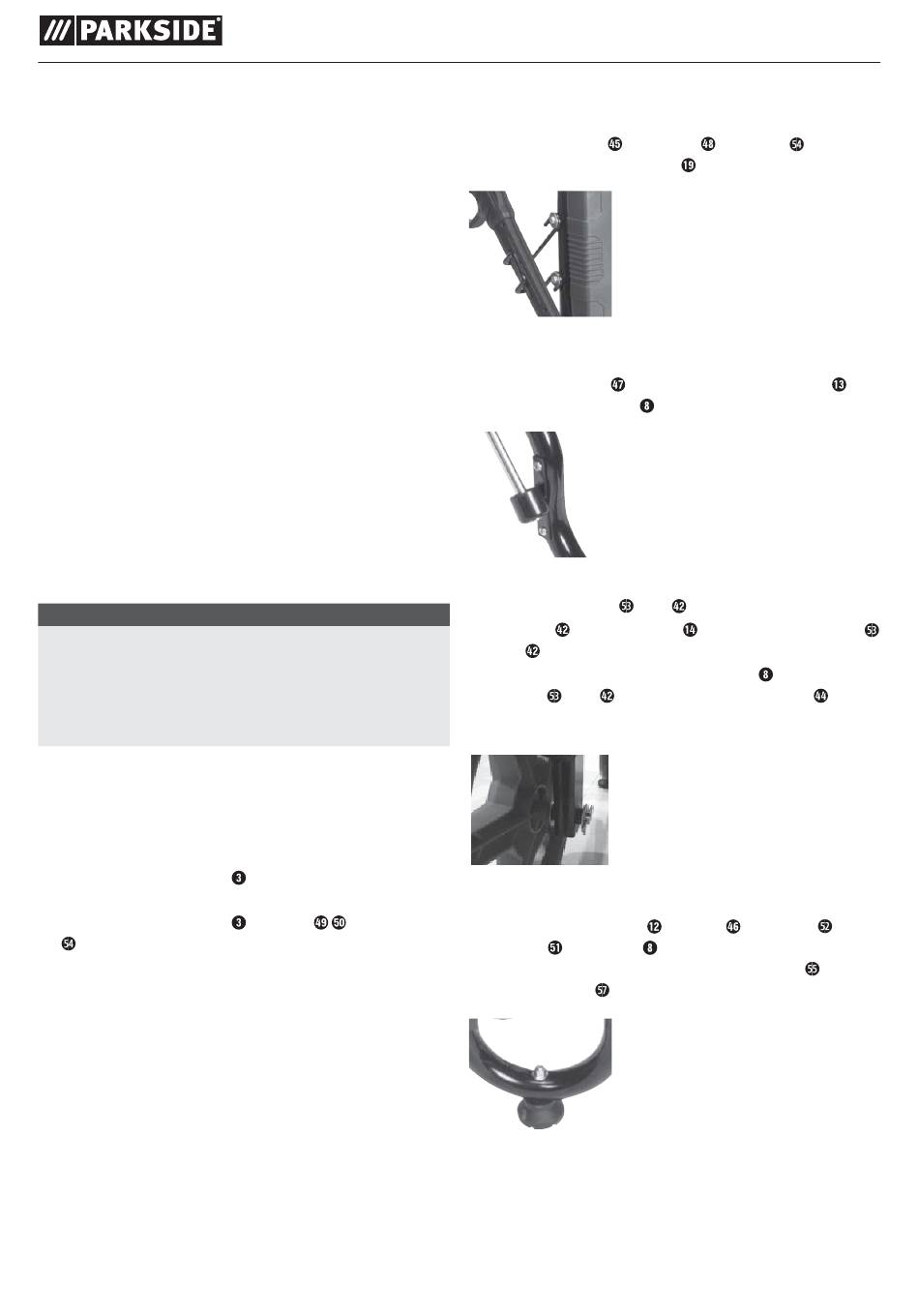

Montaža loka ročaja
A
♦ Postavite lokski lok na osnovni okvir naprave. Pritisnite dva tipkala
na osnovnem okvirju in potisnite ročaj
Montaža odlagališča gibke cevi
♦ Pritrdite odlagališče gibke cevi
obeh sestavnih delov namestite eno nad drugo.
♦ Pritrdite odlagališče gibke cevi
(na desni strani si oglejte razdelitev strani) na loku ročaja
■ 10 │ SI
A
dokler ne zaskoči.
A
na loku ročaja , tako da luknje
s dva vijaki in dva maticami
A
.
Montaža zgornjega držala brizgalne pištole na
loku ročaja
♦ Uporabite dva vijaka , dve podložki
zgornjega držala brizgalne pištole
Montaža spodnjega držala brizgalne pištole
na cevnem okvirju
♦ Uporabite dva vijaka , da spodnje držalo brizgalne pištole
pritrdite na cevnem okvirju
Montaža koles
♦ Potisnite eno podložko na os
♦ Potisnite os od zunaj skozi kolo
na os .
♦ Zdaj os s kolesom od zunaj speljite v cevni okvir
podložko na os in jo zavarujte z vzmetno razcepko
♦ Postopek ponovite na nasprotni strani.
Montaža gumijastih podstavkov
♦ Pritrdite gumijaste podstavke
maticama na cevni okvir
Nehmen Sie hierzu den mitgelieferten Schraubenschlüssel
Sechskantschlüssel zur Hilfe.
in dve matici za pritrditev
A
na loku ročaja .
.
.
in namestite še eno podložko
. Položite še eno
.
z vijakoma , podložkama
.
und den
PHDB 4 B2
