Montage Des Optionalen Heizfolienfühlers - EOS Infratec Premium Montage- Und Gebrauchsanweisung

Montage
IR
nalen Heizfolienfühlers
Montageort:
Der Heizfolienfühler wird im Bereich des Über-
hitzungsschutzes der kleinsten verbauten
Heizfolie montiert und mit einer Zugsicherung
xiert.
Hinweis: Beachten Sie, dass der Heizfolienfüh-
ler (2. Fühler) nicht zum Lieferumfang des Ge-
rätes gehört und als optionales Zubehör sepa-
rat bestellt werden muss.
VORSICHT! Messwertverfälschung!
Wird der Heizfolienfühler nicht direkt auf
der IR-Heizfolie montiert, werden die Mess-
werte verfälscht. Deswegen den Heizfolien-
fühler direkt auf der Heizfolie plazieren.
Den Heizfolienfühler nur bei Verwen-
dung von IR-Heizfolien mit integriertem
Überhitzungsschutz montieren.

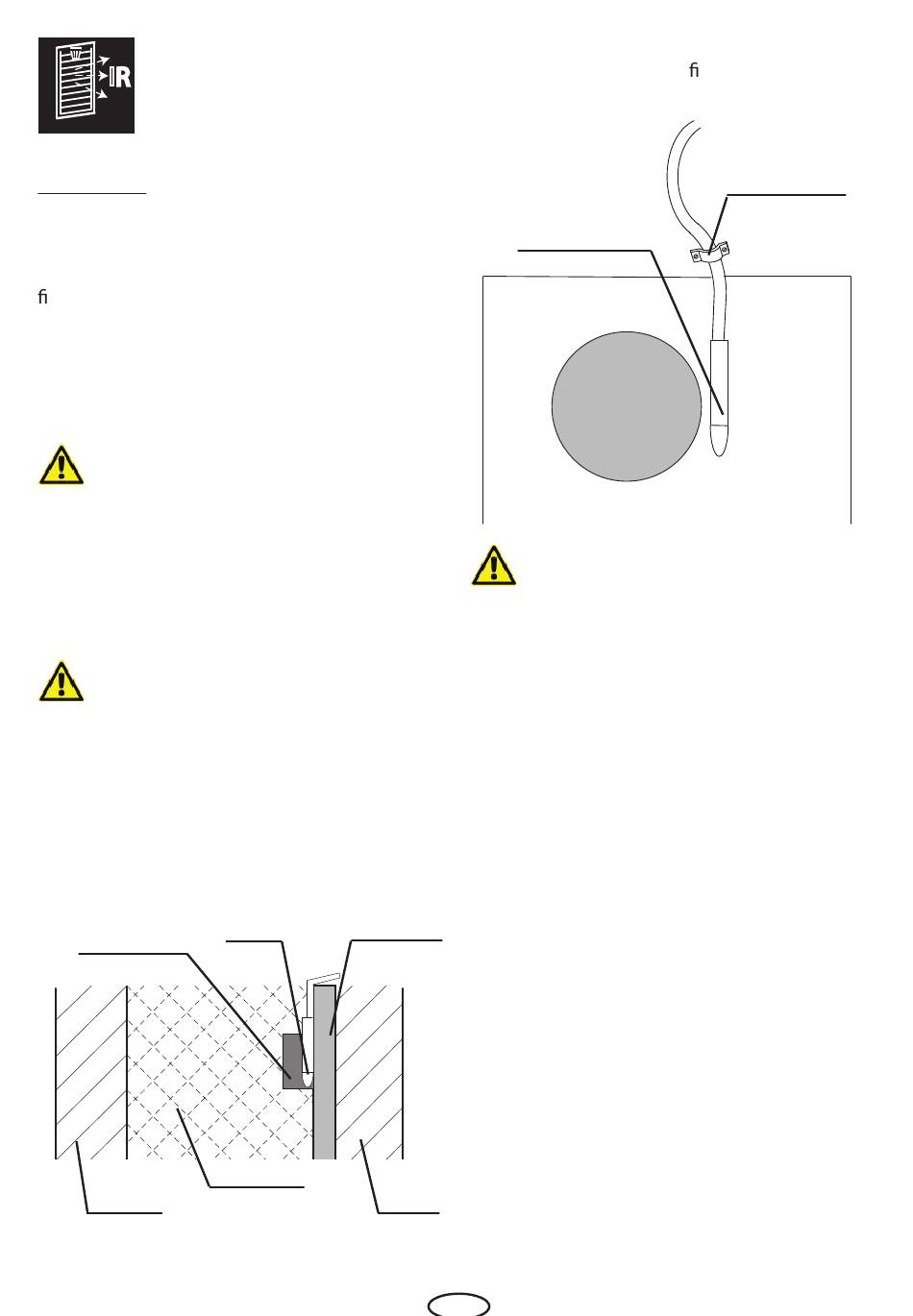

Montage:
• Den Fühler direkt zwischen Heizfolie und Iso-
lierung montieren.
Ü b e r h i t z u n g s -
schutz
A u s s e n -
wand
14
des optio-
IR-Heizfolie
Fühler
Isolierung
I n n e n -
wand
• Heizfolienfühler ausserhalb der IR-Heizfolie
mit der Zugentlastung xieren.
Heizfolienfühler
Ü b e r h i t z u n g s -
schutz
IR-Heizfolie
ACHTUNG!
Bei der Montage die IR-Heizfolie nicht be-
schädigen.
• Die Fühlerleitung zum Lastteil der Steuerung
verlegen und an den Klemmen S2 anschlies-
sen.
D
Zugentlastung
