Montage des optionalen
Bankfühlers

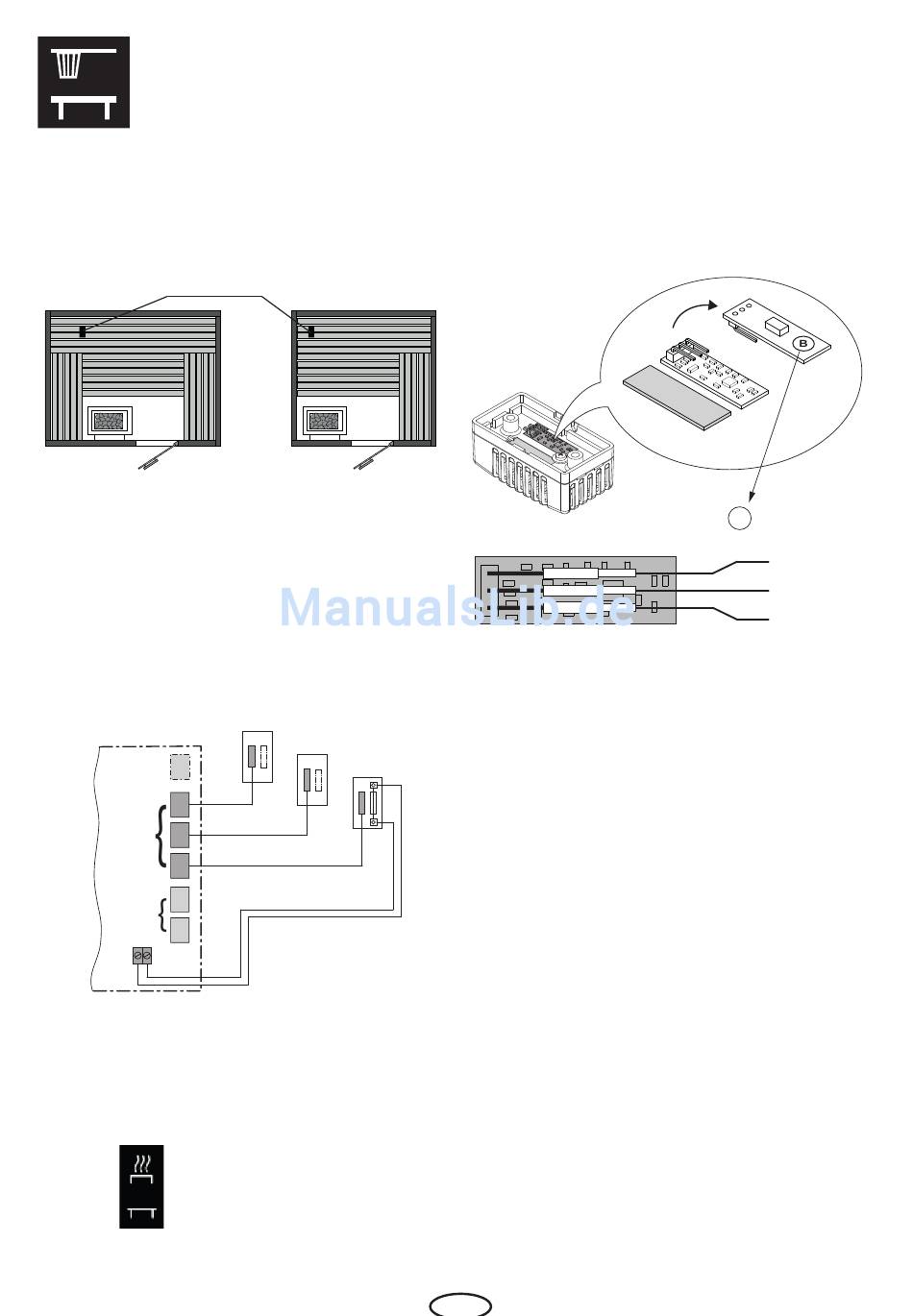

Montageort: Der Bankfühler wird über der hin-
teren Liegebank, gegenüber dem Ofen, wie bei
der Montage des Ofenfühlers beschrieben, an
der Decke befestigt.
Bankfühler
Anschluss über 3-adriges Silikon-Kabel.
Die Bankfühler werden mit RJ10 Stecker an
eine der drei RJ10 Buchsen von Sensorbus an-
geschlossen. Sie können dabei jeden Fühler
beliebig an jede der drei Buchsen anschließen.
reserviert
RJ
10
RJ
Sensorbus
10
RJ 10
RJ
10
RJ
14
Saunabus
RJ 14
RJ
14
STB
Bei korrektem Anschluss des Fühlers erkennt
das Steuergerät den Fühler nach Wiederein-
schalten der Netzspannung automatisch.
Anzeige
Abb. 22
Feuchtefühler
humidity sensor
Bankfühler
2nd Sensor
Ofenfühler
B
Sensor
Abb. 23
Ist der Fühler defekt regelt die Steuerung an-
hand des Ofenfühlers.
Ist die Störung behoben, erkennt das Steuer-
gerät den Fühler nach Wiedereinschalten der
Netzspannung wieder.
Der Bankfühler wird mit ca. 5 m Silikon-Kabel
mit RJ10 Stecker geliefert. Das 3-adrige Kabel
wird im Fühler wie oben angegeben ange-
schlossen. Bei Bedarf können Sie für Monta-
gezwecke alle drei Kontakte abziehen und da-
nach wieder anschliessen.
Bei angeschlossenem Bankfühler regelt er die
Saunatemperatur. Der Ofenfühler funktioniert
dabei nur als Übertemperaturbegrenzer.
Damit kann in bestimmten Situationen, wie z.B.
bei sehr großen Saunen mit schwieriger Luft-
zirkulation, die Wärmeverteilung verbessert
werden.
D
Bankfühler
B
weiß
grün
braun
Abb. 24
