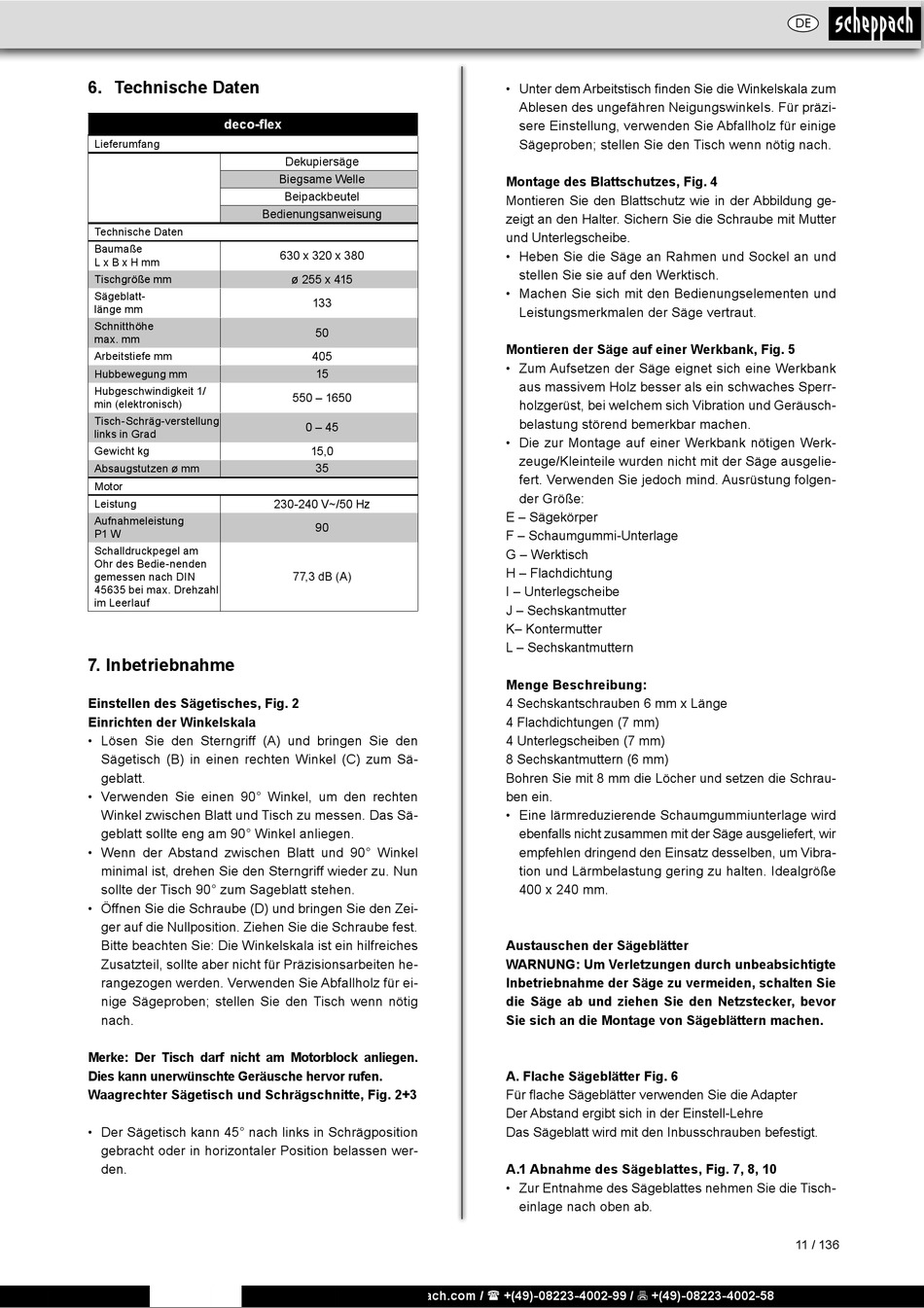

6. Technische Daten

deco-flex
Lieferumfang
Bedienungsanweisung
Technische Daten
Baumaße
L x B x H mm
Tischgröße mm
Sägeblatt-
länge mm
Schnitthöhe
max. mm
Arbeitstiefe mm
Hubbewegung mm
Hubgeschwindigkeit 1/
min (elektronisch)
Tisch-Schräg-verstellung
links in Grad
Gewicht kg
Absaugstutzen ø mm
Motor
Leistung
Aufnahmeleistung
P1 W
Schalldruckpegel am
Ohr des Bedie-nenden
gemessen nach DIN
45635 bei max. Drehzahl
im Leerlauf

7. Inbetriebnahme

Einstellen des Sägetisches, Fig. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngriff (A) und bringen Sie den
Säge tisch (B) in einen rechten Winkel (C) zum Sä-
geblatt.
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das Sä-
geblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu. Nun
sollte der Tisch 90° zum Sageblatt stehen.
• Öffnen Sie die Schraube (D) und bringen Sie den Zei-
ger auf die Nullposition. Ziehen Sie die Schraube fest.
Bitte be achten Sie: Die Winkelskala ist ein hilfreiches
Zu satz teil, sollte aber nicht für Prä zi sionsarbeiten he-
rangezogen werden. Verwenden Sie Ab fallholz für ei-
nige Sägeproben; stellen Sie den Tisch wenn nötig
nach.
Merke: Der Tisch darf nicht am Motorblock anliegen.
Dies kann unerwünschte Geräusche hervor rufen.
Waagrechter Sägetisch und Schrägschnitte, Fig. 2+3
• Der Sägetisch kann 45° nach links in Schrägposition
ge bracht oder in horizontaler Position belassen wer-
den.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dekupiersäge
Biegsame Welle
Beipackbeutel
630 x 320 x 380
ø 255 x 415
133
50
405
15
550 – 1650
0 – 45
15,0
35
230-240 V~/50 Hz
90
77,3 dB (A)
• Unter dem Arbeitstisch finden Sie die Winkelskala zum
Ab lesen des ungefähren NeigungswinkeIs. Für präzi-
sere Einstellung, verwenden Sie Abfallholz für einige
Sägeproben; stellen Sie den Tisch wenn nötig nach.
Montage des Blattschutzes, Fig. 4
Montieren Sie den Blattschutz wie in der Abbildung ge-
zeigt an den Halter. Sichern Sie die Schraube mit Mutter
und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an und
stel l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen und
Leis tungs merkmalen der Säge vertraut.
Montieren der Säge auf einer Werkbank, Fig. 5
• Zum Aufsetzen der Säge eignet sich eine Werkbank
aus massivem Holz besser als ein schwaches Sperr-
holzgerüst, bei weIchem sich Vibration und Ge räusch-
be las tung störend bemerkbar machen.
• Die zur Montage auf einer Werkbank nötigen Werk-
zeuge/Klein teile wurden nicht mit der Säge ausgelie-
fert. Verwen den Sie jedoch mind. Ausrüstung folgen-
der Größe:
E – Sägekörper
F – Schaumgummi-Unterlage
G – Werktisch
H – Flachdichtung
I – Unterlegscheibe
J – Sechskantmutter
K– Kontermutter
L – Sechskantmuttern
Menge Beschreibung:
4 Sechskantschrauben 6 mm x Länge
4 Flachdichtungen (7 mm)
4 Unterlegscheiben (7 mm)
8 Sechskantmuttern (6 mm)
Bohren Sie mit 8 mm die Löcher und setzen die Schrau-
ben ein.
• Eine lärmreduzierende Schaumgummiunterlage wird
eben falls nicht zusammen mit der Säge ausgeliefert, wir
empfehlen dringend den Einsatz desselben, um Vibra-
tion und Lärmbelastung gering zu halten. Ideal grö ße
400 x 240 mm.
Austauschen der Sägeblätter
WARNUNG: Um Verletzungen durch unbeabsichtigte
In be trieb nahme der Säge zu vermeiden, schalten Sie
die Säge ab und ziehen Sie den Netzstecker, bevor
Sie sich an die Montage von Sägeblättern machen.
A. Flache Sägeblätter Fig. 6
Für flache Sägeblätter verwenden Sie die Adapter
Der Abstand ergibt sich in der Einstell-Lehre
Das Sägeblatt wird mit den Inbusschrauben befestigt.
A.1 Abnahme des Sägeblattes, Fig. 7, 8, 10
• Zur Entnahme des Säge blat tes nehmen Sie die Tisch-
einlage nach oben ab.
