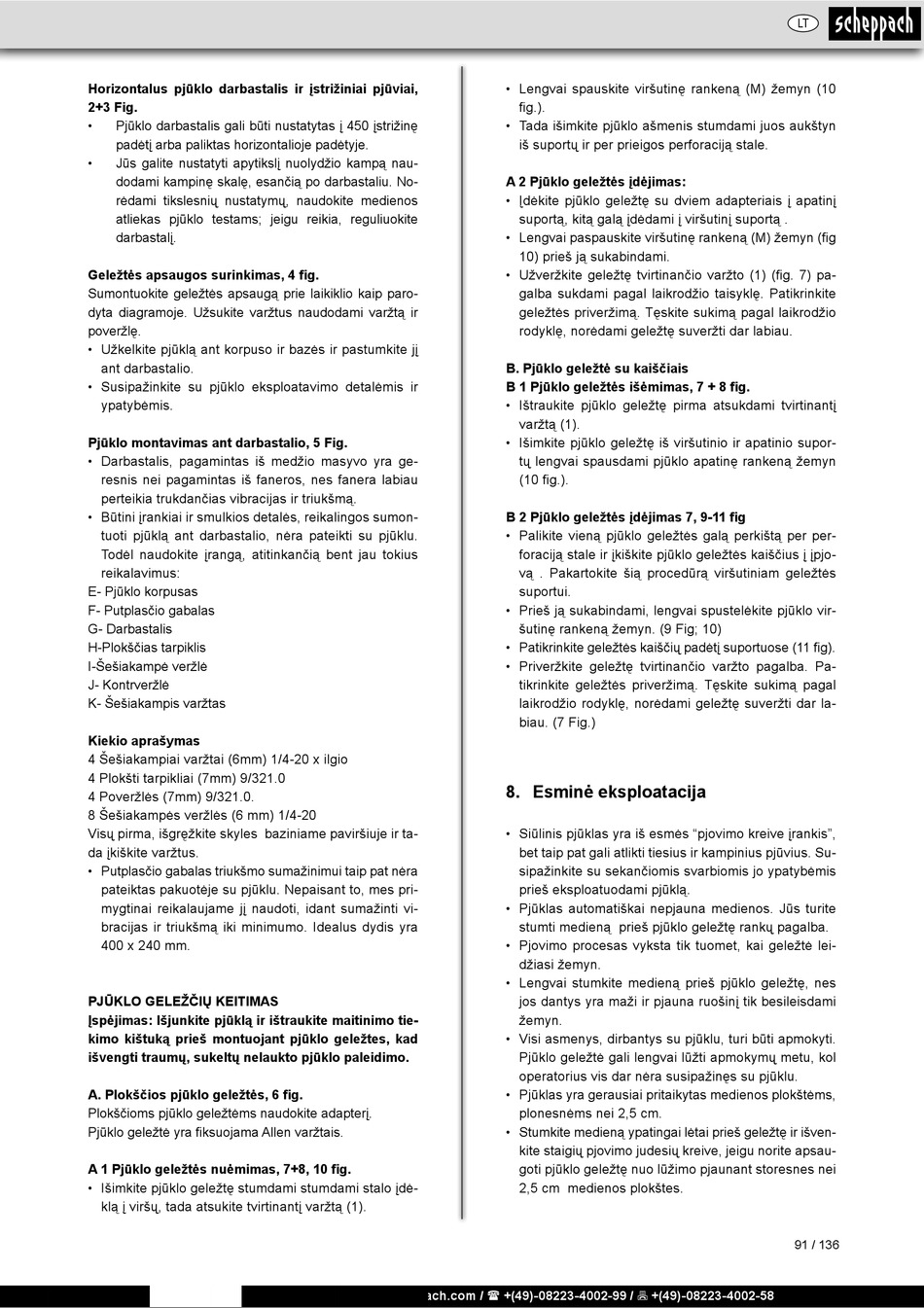

Esminė Eksploatacija - Scheppach DECO-FLEX Originalbetriebsanweisung

Horizontalus pjūklo darbastalis ir įstrižiniai pjūviai,
2+3 Fig.
• Pjūklo darbastalis gali būti nustatytas į 450 įstrižinę
padėtį arba paliktas horizontalioje padėtyje.
• Jūs galite nustatyti apytikslį nuolydžio kampą nau-
dodami kampinę skalę, esančią po darbastaliu. No-
rėdami tikslesnių nustatymų, naudokite medienos
atliekas pjūklo testams; jeigu reikia, reguliuokite
darbastalį.
Geležtės apsaugos surinkimas, 4 fig.
Sumontuokite geležtės apsaugą prie laikiklio kaip paro-
dyta diagramoje. Užsukite varžtus naudodami varžtą ir
poveržlę.
• Užkelkite pjūklą ant korpuso ir bazės ir pastumkite jį
ant darbastalio.
• Susipažinkite su pjūklo eksploatavimo detalėmis ir
ypatybėmis.
Pjūklo montavimas ant darbastalio, 5 Fig.
• Darbastalis, pagamintas iš medžio masyvo yra ge-
resnis nei pagamintas iš faneros, nes fanera labiau
perteikia trukdančias vibracijas ir triukšmą.
• Būtini įrankiai ir smulkios detalės, reikalingos sumon-
tuoti pjūklą ant darbastalio, nėra pateikti su pjūklu.
Todėl naudokite įrangą, atitinkančią bent jau tokius
reikalavimus:
E- Pjūklo korpusas
F- Putplasčio gabalas
G- Darbastalis
H-Plokščias tarpiklis
I-Šešiakampė veržlė
J- Kontrveržlė
K- Šešiakampis varžtas
Kiekio aprašymas
4 Šešiakampiai varžtai (6mm) 1/4-20 x ilgio
4 Plokšti tarpikliai (7mm) 9/321.0
4 Poveržlės (7mm) 9/321.0.
8 Šešiakampės veržlės (6 mm) 1/4-20
Visų pirma, išgręžkite skyles baziniame paviršiuje ir ta-
da įkiškite varžtus.
• Putplasčio gabalas triukšmo sumažinimui taip pat nėra
pateiktas pakuotėje su pjūklu. Nepaisant to, mes pri-
mygtinai reikalaujame jį naudoti, idant sumažinti vi-
bracijas ir triukšmą iki minimumo. Idealus dydis yra
400 x 240 mm.
PJŪKLO GELEŽČIŲ KEITIMAS
Įspėjimas: Išjunkite pjūklą ir ištraukite maitinimo tie-
kimo kištuką prieš montuojant pjūklo geležtes, kad
išvengti traumų, sukeltų nelaukto pjūklo paleidimo.
A. Plokščios pjūklo geležtės, 6 fig.
Plokščioms pjūklo geležtėms naudokite adapterį.
Pjūklo geležtė yra fiksuojama Allen varžtais.
A 1 Pjūklo geležtės nuėmimas, 7+8, 10 fig.
• Išimkite pjūklo geležtę stumdami stumdami stalo įdė-
klą į viršų, tada atsukite tvirtinantį varžtą (1).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Lengvai spauskite viršutinę rankeną (M) žemyn (10
fig.).
• Tada išimkite pjūklo ašmenis stumdami juos aukštyn
iš suportų ir per prieigos perforaciją stale.
A 2 Pjūklo geležtės įdėjimas:
• Įdėkite pjūklo geležtę su dviem adapteriais į apatinį
suportą, kitą galą įdėdami į viršutinį suportą .
• Lengvai paspauskite viršutinę rankeną (M) žemyn (fig
10) prieš ją sukabindami.
• Užveržkite geležtę tvirtinančio varžto (1) (fig. 7) pa-
galba sukdami pagal laikrodžio taisyklę. Patikrinkite
geležtės priveržimą. Tęskite sukimą pagal laikrodžio
rodyklę, norėdami geležtę suveržti dar labiau.
B. Pjūklo geležtė su kaiščiais
B 1 Pjūklo geležtės išėmimas, 7 + 8 fig.
• Ištraukite pjūklo geležtę pirma atsukdami tvirtinantį
varžtą (1).
• Išimkite pjūklo geležtę iš viršutinio ir apatinio supor-
tų lengvai spausdami pjūklo apatinę rankeną žemyn
(10 fig.).
B 2 Pjūklo geležtės įdėjimas 7, 9-11 fig
• Palikite vieną pjūklo geležtės galą perkištą per per-
foraciją stale ir įkiškite pjūklo geležtės kaiščius į įpjo-
vą . Pakartokite šią procedūrą viršutiniam geležtės
suportui.
• Prieš ją sukabindami, lengvai spustelėkite pjūklo vir-
šutinę rankeną žemyn. (9 Fig; 10)
• Patikrinkite geležtės kaiščių padėtį suportuose (11 fig).
• Priveržkite geležtę tvirtinančio varžto pagalba. Pa-
tikrinkite geležtės priveržimą. Tęskite sukimą pagal
laikrodžio rodyklę, norėdami geležtę suveržti dar la-
biau. (7 Fig.)
8. Esminė eksploatacija
• Siūlinis pjūklas yra iš esmės "pjovimo kreive įrankis",
bet taip pat gali atlikti tiesius ir kampinius pjūvius. Su-
sipažinkite su sekančiomis svarbiomis jo ypatybėmis
prieš eksploatuodami pjūklą.
• Pjūklas automatiškai nepjauna medienos. Jūs turite
stumti medieną prieš pjūklo geležtę rankų pagalba.
• Pjovimo procesas vyksta tik tuomet, kai geležtė lei-
džiasi žemyn.
• Lengvai stumkite medieną prieš pjūklo geležtę, nes
jos dantys yra maži ir pjauna ruošinį tik besileisdami
žemyn.
• Visi asmenys, dirbantys su pjūklu, turi būti apmokyti.
Pjūklo geležtė gali lengvai lūžti apmokymų metu, kol
operatorius vis dar nėra susipažinęs su pjūklu.
• Pjūklas yra gerausiai pritaikytas medienos plokštėms,
plonesnėms nei 2,5 cm.
• Stumkite medieną ypatingai lėtai prieš geležtę ir išven-
kite staigių pjovimo judesių kreive, jeigu norite apsau-
goti pjūklo geležtę nuo lūžimo pjaunant storesnes nei
2,5 cm medienos plokštes.
