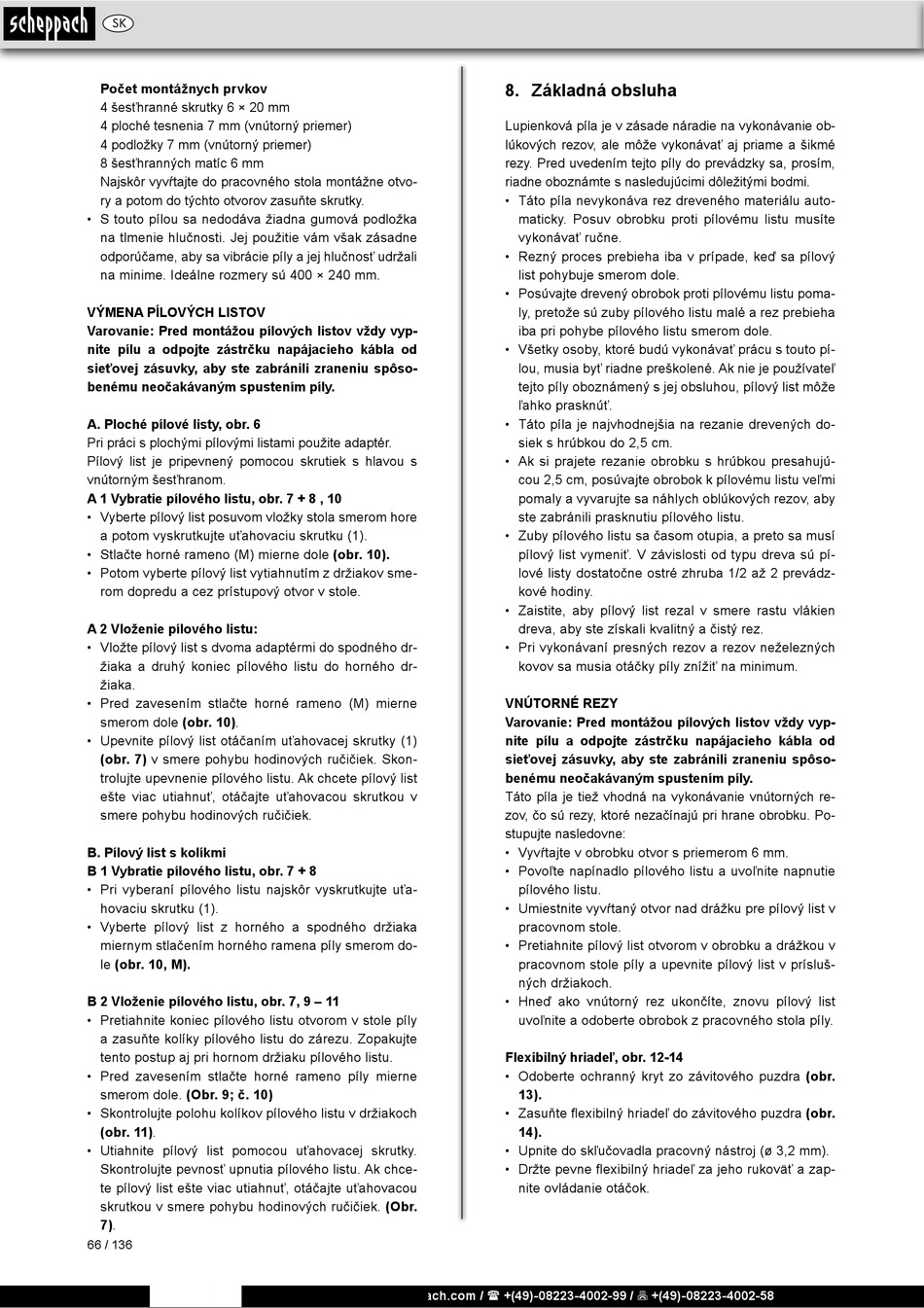

Počet montážnych prvkov
4 šesťhranné skrutky 6 × 20 mm
4 ploché tesnenia 7 mm (vnútorný priemer)
4 podložky 7 mm (vnútorný priemer)
8 šesťhranných matíc 6 mm
Najskôr vyvŕtajte do pracovného stola montážne otvo-
ry a potom do týchto otvorov zasuňte skrutky.
• S touto pílou sa nedodáva žiadna gumová podložka
na tlmenie hlučnosti. Jej použitie vám však zásadne
odporúčame, aby sa vibrácie píly a jej hlučnosť udržali
na minime. Ideálne rozmery sú 400 × 240 mm.
VÝMENA PÍLOVÝCH LISTOV
Varovanie: Pred montážou pílových listov vždy vyp-
nite pílu a odpojte zástrčku napájacieho kábla od
sieťovej zásuvky, aby ste zabránili zraneniu spôso-
benému neočakávaným spustením píly.
A. Ploché pílové listy, obr. 6
Pri práci s plochými pílovými listami použite adaptér.
Pílový list je pripevnený pomocou skrutiek s hlavou s
vnútorným šesťhranom.
A 1 Vybratie pílového listu, obr. 7 + 8 , 10
• Vyberte pílový list posuvom vložky stola smerom hore
a potom vyskrutkujte uťahovaciu skrutku (1).
• Stlačte horné rameno (M) mierne dole (obr. 10).
• Potom vyberte pílový list vytiahnutím z držiakov sme-
rom dopredu a cez prístupový otvor v stole.
A 2 Vloženie pílového listu:
• Vložte pílový list s dvoma adaptérmi do spodného dr-
žiaka a druhý koniec pílového listu do horného dr-
žiaka.
• Pred zavesením stlačte horné rameno (M) mierne
smerom dole (obr. 10).
• Upevnite pílový list otáčaním uťahovacej skrutky (1)
(obr. 7) v smere pohybu hodinových ručičiek. Skon-
trolujte upevnenie pílového listu. Ak chcete pílový list
ešte viac utiahnuť, otáčajte uťahovacou skrutkou v
smere pohybu hodinových ručičiek.
B. Pílový list s kolíkmi
B 1 Vybratie pílového listu, obr. 7 + 8
• Pri vyberaní pílového listu najskôr vyskrutkujte uťa-
hovaciu skrutku (1).
• Vyberte pílový list z horného a spodného držiaka
miernym stlačením horného ramena píly smerom do-
le (obr. 10, M).
B 2 Vloženie pílového listu, obr. 7, 9 – 11
• Pretiahnite koniec pílového listu otvorom v stole píly
a zasuňte kolíky pílového listu do zárezu. Zopakujte
tento postup aj pri hornom držiaku pílového listu.
• Pred zavesením stlačte horné rameno píly mierne
smerom dole. (Obr. 9; č. 10)
• Skontrolujte polohu kolíkov pílového listu v držiakoch
(obr. 11).
• Utiahnite pílový list pomocou uťahovacej skrutky.
Skontrolujte pevnosť upnutia pílového listu. Ak chce-
te pílový list ešte viac utiahnuť, otáčajte uťahovacou
skrutkou v smere pohybu hodinových ručičiek. (Obr.
7).
66 / 136
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Základná obsluha
Lupienková píla je v zásade náradie na vykonávanie ob-
lúkových rezov, ale môže vykonávať aj priame a šikmé
rezy. Pred uvedením tejto píly do prevádzky sa, prosím,
riadne oboznámte s nasledujúcimi dôležitými bodmi.
• Táto píla nevykonáva rez dreveného materiálu auto-
maticky. Posuv obrobku proti pílovému listu musíte
vykonávať ručne.
• Rezný proces prebieha iba v prípade, keď sa pílový
list pohybuje smerom dole.
• Posúvajte drevený obrobok proti pílovému listu poma-
ly, pretože sú zuby pílového listu malé a rez prebieha
iba pri pohybe pílového listu smerom dole.
• Všetky osoby, ktoré budú vykonávať prácu s touto pí-
lou, musia byť riadne preškolené. Ak nie je používateľ
tejto píly oboznámený s jej obsluhou, pílový list môže
ľahko prasknúť.
• Táto píla je najvhodnejšia na rezanie drevených do-
siek s hrúbkou do 2,5 cm.
• Ak si prajete rezanie obrobku s hrúbkou presahujú-
cou 2,5 cm, posúvajte obrobok k pílovému listu veľmi
pomaly a vyvarujte sa náhlych oblúkových rezov, aby
ste zabránili prasknutiu pílového listu.
• Zuby pílového listu sa časom otupia, a preto sa musí
pílový list vymeniť. V závislosti od typu dreva sú pí-
lové listy dostatočne ostré zhruba 1/2 až 2 prevádz-
kové hodiny.
• Zaistite, aby pílový list rezal v smere rastu vlákien
dreva, aby ste získali kvalitný a čistý rez.
• Pri vykonávaní presných rezov a rezov neželezných
kovov sa musia otáčky píly znížiť na minimum.
VNÚTORNÉ REZY
Varovanie: Pred montážou pílových listov vždy vyp-
nite pílu a odpojte zástrčku napájacieho kábla od
sieťovej zásuvky, aby ste zabránili zraneniu spôso-
benému neočakávaným spustením píly.
Táto píla je tiež vhodná na vykonávanie vnútorných re-
zov, čo sú rezy, ktoré nezačínajú pri hrane obrobku. Po-
stupujte nasledovne:
• Vyvŕtajte v obrobku otvor s priemerom 6 mm.
• Povoľte napínadlo pílového listu a uvoľnite napnutie
pílového listu.
• Umiestnite vyvŕtaný otvor nad drážku pre pílový list v
pracovnom stole.
• Pretiahnite pílový list otvorom v obrobku a drážkou v
pracovnom stole píly a upevnite pílový list v prísluš-
ných držiakoch.
• Hneď ako vnútorný rez ukončíte, znovu pílový list
uvoľnite a odoberte obrobok z pracovného stola píly.
Flexibilný hriadeľ, obr. 12-14
• Odoberte ochranný kryt zo závitového puzdra (obr.
13).
• Zasuňte flexibilný hriadeľ do závitového puzdra (obr.
14).
• Upnite do skľučovadla pracovný nástroj (ø 3,2 mm).
• Držte pevne flexibilný hriadeľ za jeho rukoväť a zap-
nite ovládanie otáčok.
